Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: seri GM
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 2 buah
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-7 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Model: |

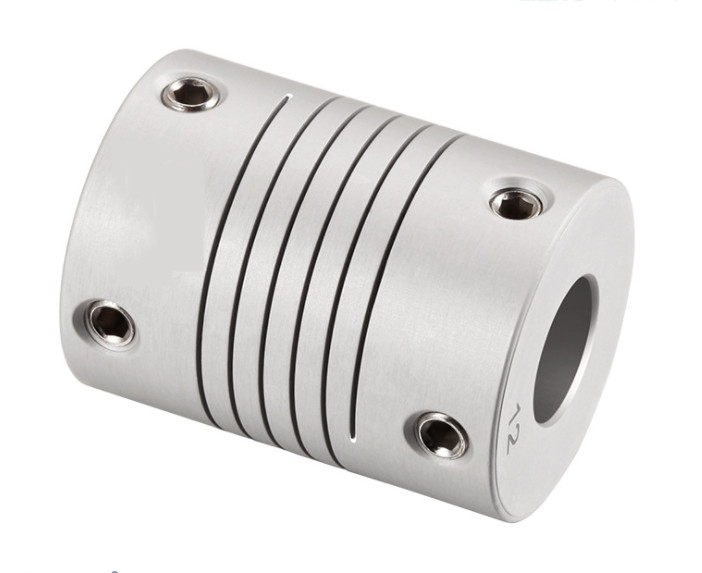

GM sekrup ulir set kopling berliku kopling |
Bahan: |
Paduan aluminium |
Ukuran lubang: |
12-50mm |
Jaminan: |
12 bulan |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Model: |
GM sekrup ulir set kopling berliku kopling |
Bahan: |
Paduan aluminium |
Ukuran lubang: |
12-50mm |
Jaminan: |
12 bulan |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Fitur Produk
Kopling Poros dibagi ke dalam kategori paling umum berikut menurut jenisnya:
Kopling diafragma logam: cocok untuk motor servo, encoder, reduksi planet, sekrup bola, kompresor, mixer, mesin kertas, robot, dan peralatan mekanis lainnya.Kopling berbentuk plum: cocok untuk encoder, sistem servo, penggerak spindel motor, mesin pengemas, penggerak perkakas mesin, pompa, dan mesin lainnya.Kopling bellow: cocok untuk encoder, peralatan mesin CNC, sistem pemosisian, sekrup bola, cakram pengindeksan, reduksi roda gigi planetary.Kopling pegas: cocok untuk enkoder putar, motor stepper, batang sekrup, dll. Kopling paralel: cocok untuk koneksi motor stepper, enkoder, batang sekrup, dll. Kopling geser silang: cocok untuk tachometer, encoder, sekrup, peralatan mesin, dan mesin lainnya .Kopling universal, kopling kaku.
> Struktur terintegrasi, penggunaan keseluruhan bahan paduan aluminium berkekuatan tinggi
> Tindakan elastis mengkompensasi penyimpangan radial, sudut dan aksial
> Desain pegas, dengan efek penyangga
>Desain khusus untuk encoder, motor mikro
> Metode pengikatan sekrup set
Parameter Produk
| parameter model | diameter lubang umum d1,d2 | D | L | L1 | L2 | F | M | mengencangkan sekrup torsi (NM) |
| GM-12xl8.5 | 2,3,4,5,6,6,35 | 12 | 18.5 | 1.8 | 0.4 | 3.5 | M3 | 0,7 |
| GM-15.5x21 | 3,4,5,6,6,35,7 | 15.5 | 21 | 2 | 0.4 | 3.3 | M3 | 0,7 |
| GM-15.5x23 | 3,4,5,6,6,35,7 | 15.5 | 23 | 2 | 0.4 | 3.6 | M3 | 0,7 |
| GM-19.1x19.1 | 4,5,6.6,6.35,7,8 | 17.5 | 23 | 2 | 0.4 | 3.6 | M4 | 1.7 |
| GM-17.5x23 | 4,5,6.6,6.35,7,8,10 | 19.1 | 19.1 | 2 | 0.4 | 3 | M4 | 1.7 |
| GM-19,5x24.5 | 6.6.35,7,8,9,9.525,10 | 19.5 | 24.5 | 2 | 0.4 | 3.3 | M4 | 1.7 |
| GM-25x32 | 5,6,6.35,7,8,9,9.525,10,11,12.12,7 | 25 | 32 | 2 | 0.4 | 3.7 | M4 | 1.7 |
| GM-25.4x25.4 | 6.6.35,7,8,9,9.525,10,11,12.12,7 | 25.4 | 25.4 | 2 | 0.4 | 3.7 | M4 | 1.7 |
| GM-28.6x28.6 | 8,9,9.525,10,11,12,12,7,14 | 28.6 | 28.6 | 2.75 | 0.4 | 4.2 | M4 | 1.7 |
| GM-32x32 | 8,9,9.525,10,11,12,12,7,14,15,16,17,18 | 32 | 32 | 2.75 | 0.4 | 5.5 | M4 | 1.7 |
| GM-32x41 | 8,9,9.525,10,11,12,12,7,14,15,16,17,18 | 32 | 41 | 2.75 | 0.4 | 6.8 | M4 | 1.7 |
| GM-38.7x38.1 | 8,10,11,12,12,7,14,15,16,17,18,19,20,22 | 38.1 | 38.1 | 3 | 0.4 | 5.2 | M5 | 4 |
| GM-42x50 | 12.12.7,14,15,16,17,18,19,20,22,24,25,28 | 42 | 50 | 3.5 | 0.4 | 8.5 | M6 | 7 |
| GM-50x50 | 12.12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 50 | 50 | 3.5 | 0,5 | 8.5 | M6 | 7 |
| parameter model | Nilai torsi (NM)* |
eksentrisitas yang diijinkan (mm)* |
sudut defleksi yang diijinkan (°)* |
deviasi aksial yang diijinkan (mm)* |
kecepatan maksimum rpm |
kekakuan torsi statis (NM/rad) |
momen inersia (Kg.M2) |
Bahan lengan poros | pengobatan permukaan | bobot (g) |
| GM-12xl8.5 | 0,3 | 0.15 | 3 | ±0.2 | 30000 | 40 | 8.0x10-7 | Paduan aluminium kekuatan tinggi | Perawatan anodisasi | 4 |
| GM-15.5x21 | 0,5 | 0.15 | 3 | ±0.2 | 25000 | 80 | 2.8x10-7 | 7.7 | ||
| GM-15.5x23 | 0,5 | 0.15 | 3 | ±0.2 | 25000 | 50 | 2.9x10-7 | 9.3 | ||
| GM-17.5x23 | 0.6 | 0.15 | 3 | ±0.2 | 25000 | 85 | 3,5x10-7 | 12,7 | ||
| GM-19.1x19.1 | 0.9 | 0.15 | 3 | ±0.2 | 24000 | 130 | 7.2x10-7 | 11.6 | ||
| GM-19,5x24.5 | 1 | 0.15 | 3 | ±0.2 | 19.000 | 150 | 8.1x10-7 | 16 | ||
| GM-25x32 | 2 | 0.15 | 3 | ±0.2 | 15000 | 300 | 3,5x10-7 | 32 | ||
| GM-25.4x25.4 | 2 | 0.15 | 3 | ±0.2 | 14000 | 360 | 2.3x10-6 | 26 | ||
| GM-28.6x28.6 | 2 | 0.15 | 3 | ±0.2 | 14000 | 380 | 2.3x10-6 | 39 | ||
| GM-32x32 | 3 | 0.15 | 3 | ±0.2 | 13000 | 380 | 2.5x10-6 | 57 | ||
| GM-32x41 | 4 | 0.15 | 3 | ±0.2 | 12000 | 450 | 9.6x10-6 | 65 | ||
| GM-38.7x38.1 | 6.5 | 0.15 | 3 | ±0.2 | 9500 | 400 | 2,7x10-5 | 97 | ||
| GM-42x50 | 8 | 0.15 | 3 | ±0.2 | 9000 | 500 | 7.2x10-3 | 185 | ||
| GM-50x50 | 20 | 0.15 | 3 | ±0.2 | 8000 | 785 | 8.1x10-5 | 220 |
