Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: seri GS
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-7 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Model: |
GS diafragma tunggal mengatur kopling sekrup |
Bahan: |
Paduan aluminium |
Struktur: |
Kopling sekrup diafragma |
Ukuran lubang: |
4-38mm |
Jaminan: |
12 bulan |
Diameter luar: |
16-65mm |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Model: |
GS diafragma tunggal mengatur kopling sekrup |
Bahan: |
Paduan aluminium |
Struktur: |
Kopling sekrup diafragma |
Ukuran lubang: |
4-38mm |
Jaminan: |
12 bulan |
Diameter luar: |
16-65mm |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |

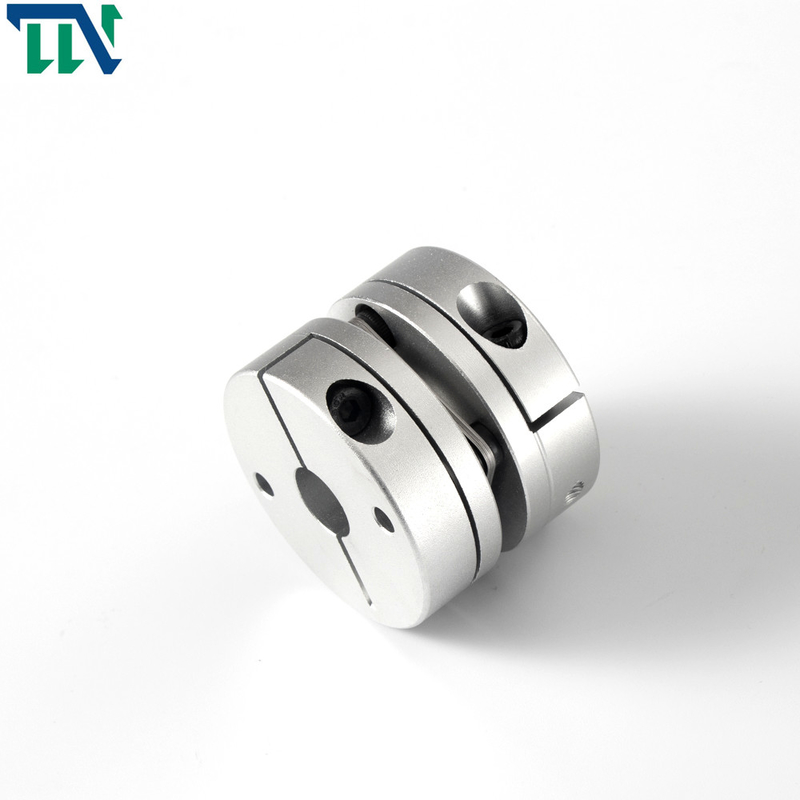

Aluminium Alloy Single Diaphragm Clamping Coupling Untuk Motor Servo
Fitur Produk
Beberapa kelompok diafragma (lembaran stainless steel) dihubungkan dengan dua setengah kopling bergantian dengan baut.Setiap kelompok diafragma dibentuk dengan tumpang tindih beberapa bagian.Diafragma dibagi menjadi tipe batang penghubung dan potongan utuh dengan bentuk yang berbeda.Kopling diafragma mengkompensasi perpindahan relatif dari dua poros yang terhubung dengan deformasi elastis diafragma.Ini adalah kopling fleksibel elemen kuat logam berkinerja tinggi tanpa minyak pelumas.Ini memiliki struktur kompak, kekuatan tinggi, umur panjang, tidak ada izin rotasi, dan tidak terpengaruh oleh suhu dan polusi minyak.Ini memiliki karakteristik tahan asam, tahan alkali dan anti korosi.Sangat cocok untuk transmisi poros pada suhu tinggi, kecepatan tinggi dan kondisi kerja sedang yang korosif
> Kekakuan torsi tinggi, dapat secara akurat mengontrol rotasi poros, dapat melakukan kontrol presisi tinggi
> Dirancang untuk servo dan motor loncatan
> Tidak ada celah antara poros dan sambungan selongsong, umum untuk rotasi positif dan negatif
> Inersia rendah, cocok untuk operasi kecepatan tinggi
> Diafragma terbuat dari baja pegas dengan ketahanan lelah yang sangat baik
> Dengan desain alur pasak, cara memasang sekrup posisi
Parameter Produk
| parameter model | diameter lubang umum d1,d2 | D | L | LF | S | F | M | mengencangkan sekrup torsi |
| (NM) | ||||||||
| GS-19X20 | 3,4,5,6,6,35,7,8 | 19 | 20 | 9.1 | 1.8 | 3.3 | M2.5 | 1 |
| GS-26X26 | 3,4,5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 26 | 11.65 | 2.6 | 3.9 | M3 | 1.5 |
| GS-32X28 | 5,6,6.35,7,8,9,9.525,10,11,12,12,7,14,15, | 32 | 28 | 12.25 | 3.5 | 3.85 | M3 | 1.5 |
| GS-34X32 | 5,6,6,35,7,8,9,9.525,10,11,12,12,7,14,15,16 | 34 | 32 | 14.25 | 3.5 | 4.85 | M4 | 2.5 |
| GS-39X34.5 | 8,9,9.525,10,11,12,12,7,14,15,16,17,18,19 | 39 | 34.5 | 14.9 | 4,5 | 5 | M4 | 2.5 |
| GS-44X34.5 | 8,9,9.525,10,11,12,12,7,14,15,16,17,18,19,20,22,24 | 44 | 34.5 | 14.9 | 4,5 | 5 | M4 | 2.5 |
| GS-50X46 | 8,9,9525,10,11,12,12,7,14,15,16,17,18,19,20,22,24,25 | 50 | 46 | 20.6 | 4.8 | 6 | M5 | 7 |
| GS-56X45 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 45 | 19.75 | 5.5 | 6.4 | M5 | 7 |
| GS-68X53 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 53 | 23.35 | 6.3 | 7.7 | M6 | 12 |
| GS-82X68 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 68 | 30 | 8 | 9.7 | M8 | 20 |
| parameter model | Nilai torsi | eksentrisitas yang diijinkan | sudut defleksi yang diijinkan | deviasi aksial yang diijinkan | kecepatan maksimum | kekakuan torsi statis | momen inersia | Bahan lengan poros | Bahan pecahan peluru | pengobatan permukaan | bobot |
| (NM)* | (mm)* | (°)* | (mm)* | rpm | (NM/rad) | (Kg.M2) | (g) | ||||
| GS-19X20 | 1 | 0.1 | 1 | ±0,09 | 1000 | 220 | 6,7x10-6 | Paduan aluminium kekuatan tinggi | SUS 3 0 4 Baja pegas | Perawatan anodisasi | 11 |
| GS-26X26 | 1.5 | 0.1 | 1 | ± 0,14 | 11000 | 1125 | 2.2x10-6 | 28 | |||
| GS-32x28 | 2 | 0.1 | 1 | ± 0,18 | 11000 | 21000 | 7.1x10-6 | 46 | |||
| GS-34X32 | 3 | 0.1 | 1 | ± 0,18 | 11000 | 2250 | 8.0x10-6 | 55 | |||
| GS-39X34.5 | 6 | 0.1 | 1 | ±0,23 | 11000 | 3900 | 2.2x10-5 | 81 | |||
| GS-44X34.5 | 9 | 0.1 | 1 | ±0,27 | 11000 | 4500 | 2.8x10-5 | 99 | |||
| GS-55X46 | 18 | 0.1 | 1 | ±0,30 | 11000 | 6500 | 2.5x10-5 | 135 | |||
| GS-56X45 | 25 | 0.1 | 1 | ±0,36 | 11000 | 12900 | 1.2x10-4 | 217 | |||
| GS-68X53 | 60 | 0.1 | 1 | ±0,4 | 9000 | 25800 | 1,5x10-4 | 348 | |||
| GS-82X68 | 100 | 0.1 | 1 | ± 0,5 | 8000 | 38700 | 1.8x10-5 | 689 |
