Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: GLseries
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 2 buah
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-7 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Model: |

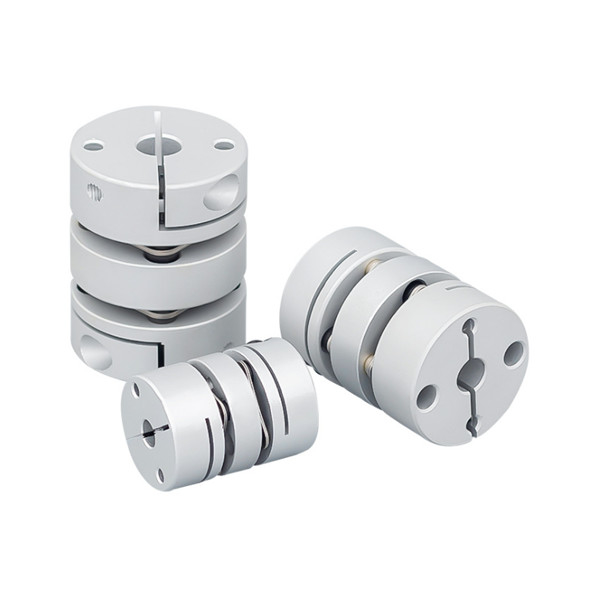

Kopling klem diafragma ganda GL |
Bahan: |
Paduan aluminium |
Struktur: |
penjepit diafragma ganda |
Ukuran lubang: |
19-82mm |
Jaminan: |
12 bulan |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Model: |
Kopling klem diafragma ganda GL |
Bahan: |
Paduan aluminium |
Struktur: |
penjepit diafragma ganda |
Ukuran lubang: |
19-82mm |
Jaminan: |
12 bulan |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Fitur Produk
Kopling diafragma memiliki 7 jenis struktur, rentang torsi transmisi kopling terkecil dimulai dari 10Nm, dan rentang torsi transmisi kopling terbesar dapat mencapai 8100000Nm, karena diafragma memiliki 6 sudut, 8 sudut atau Bentuk lebih atau 10 sudut, sehingga transmisi torsi sangat seragam, suhu lingkungan yang berlaku dapat dari -20 hingga setidaknya +280 , dan cocok untuk menggunakan bahan khusus.
> Kekakuan torsi tinggi, dapat secara akurat mengontrol rotasi poros, dapat melakukan kontrol presisi tinggi
> Dirancang untuk servo dan motor loncatan
> Tidak ada celah antara poros dan sambungan selongsong, umum untuk rotasi positif dan negatif
> Inersia rendah, cocok untuk operasi kecepatan tinggi
> Diafragma terbuat dari baja pegas dengan ketahanan lelah yang sangat baik
> Metode pengikatan sekrup penjepit
Parameter Produk
| parameter model | diameter lubang umum d1,d2 | D | L | LF | LP | d3 | S | F | M | mengencangkan sekrup torsi (NM) |
| GL-19X27 | 3,4,5,6,6,35,7,8 | 19 | 27 | 9.1 | 5.2 | 9 | 1.8 | 3.3 | M2.5 | 1 |
| GL-26X35 | 5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 35 | 11.65 | 6.5 | 12.5 | 2.6 | 3.9 | M3 | 1.5 |
| GL-32X41 | 5,6,6.35,7,8,9,9.525,10,11,12,12,7,14,15, | 32 | 45 | 12.25 | 9.5 | 15 | 3.5 | 3.85 | M3 | 1.5 |
| GL-34X45 | 5,6,6,35,7,8,9,9.525,10,11,12,12,7,14,15,16 | 34 | 45 | 14.25 | 9.5 | 16 | 4,5 | 4.85 | M4 | 2.5 |
| GL-39X50 | 8,9,9.525,10,11,12,12,7,14,15,16,17,18,19 | 39 | 50 | 14.9 | 11.2 | 9.3 | 4,5 | 5 | M4 | 2.5 |
| GL-44X50 | 8,9,9.525,10,11,12,12,7,14,15,16,17,18,19,20,22 | 44 | 50 | 14.9 | 11.2 | 2,5 | 4,5 | 5 | M4 | 2.5 |
| GL-50X63 |
8,9,9.525,10,11,12,12,7,14,15,16,17,18,19,20 ,22,24,25 |
50 | 63 | 20.6 | 12.5 | 23 | 4.8 | 6 | M5 | 7 |
| GL-56X64 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 64 | 19.75 | 13.5 | 2,5 | 5.5 | 6.4 | M5 | 7 |
| GL-68X75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | 38.3 | 6.3 | 7.7 | M6 | 12 |
| GL-82X98 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 98 | 30 | 22 | 45.5 | 8 | 9.7 | M8 | 20 |
| parameter model | Nilai torsi (NM)* |
eksentrisitas yang diijinkan (mm)* |
sudut defleksi yang diijinkan (°)* |
deviasi aksial yang diijinkan (mm)* |
kecepatan maksimum rpm |
kekakuan torsi statis (NM/rad) |
momen inersia (Kg.M2) |
Bahan lengan poros | Bahan pecahan peluru | pengobatan permukaan | bobot (g) |
| GL-19X27 | 1 | 0.12 | 1.5 | ± 0,18 | 10000 | 170 | 9.1x10-7 |
|
SUS304 Baja pegas |
Perawatan anodisasi | 14.6 |
| GL-26X35 | 1.5 | 0.15 | 1.5 | ±0,3 | 10000 | 820 | 3.0x10-6 | 37 | |||
| GL-32X41 | 2 | 0.17 | 1.5 | ±0,36 | 10000 | 1750 | 1.0x10-5 | 67 | |||
| GL-34X45 | 3 | 0.17 | 1.5 | ±0,36 | 10000 | 1860 | 1.1x10-5 | 77 | |||
| GL-39X50 | 6 | 0,22 | 1.5 | ±0,45 | 10000 | 2860 | 3.0x10-5 | 118 | |||
| GL-44X50 | 9 | 0,22 | 1.5 | ± 0,54 | 10000 | 3300 | 3,8x10-5 | 144 | |||
| GL-50X63 | 18 | 0.1 | 1.5 | ± 0,54 | 10000 | 3300 | 3.0x10-5 | 235 | |||
| GL-56X64 | 25 | 0.27 | 1.5 | ±0,72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GL-68X75 | 60 | 0.31 | 1.5 | ±0.8 | 9000 | 19.000 | 2.0x10-4 | 492 | |||
| GL-82X98 | 100 | 0,55 | 1.5 | ±0.8 | 8000 | 28450 | 2.5x10-4 | 1013 |
