Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: Seri GLD
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 2 buah
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-7 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Model: |

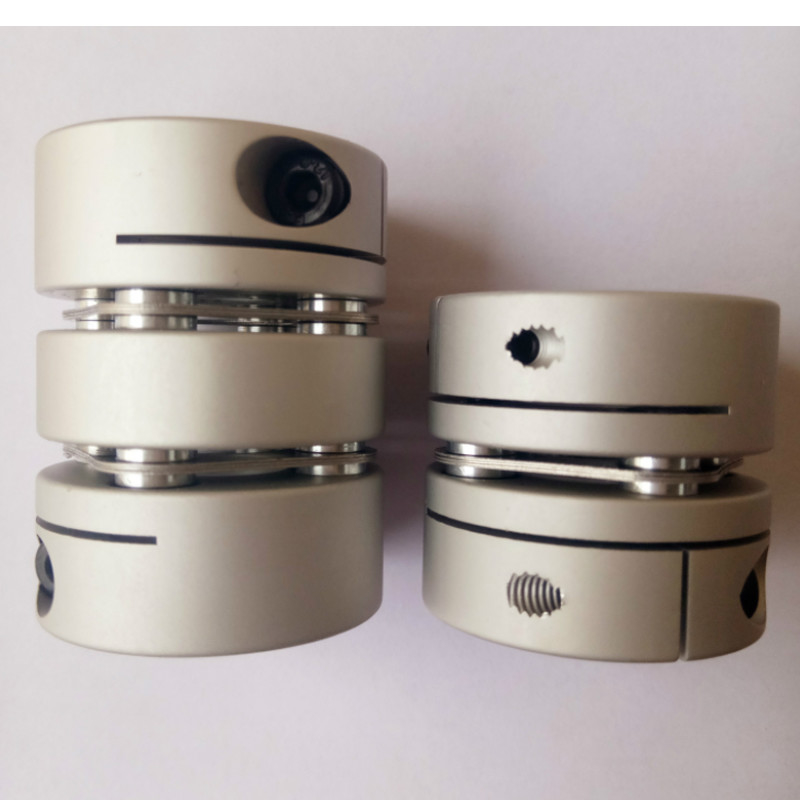

GLD Aluminium alloy kopling klem diafragma ganda pendek |
Bahan: |
Paduan aluminium |
Struktur: |
Jenis Penjepit Diafragma Ganda Langkah Tunggal |
Ukuran lubang: |
19-82mm |
Jaminan: |
12 bulan |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Model: |
GLD Aluminium alloy kopling klem diafragma ganda pendek |
Bahan: |
Paduan aluminium |
Struktur: |
Jenis Penjepit Diafragma Ganda Langkah Tunggal |
Ukuran lubang: |
19-82mm |
Jaminan: |
12 bulan |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Fitur Produk
Fitur Kopling Diafragma
1. Strukturnya sederhana, volumenya kecil dan pembongkarannya nyaman.Kopling diafragma dari struktur tipe poros perantara dapat dibongkar tanpa menggerakkan mesin;
2. Kopling diafragma logam dapat mentransmisikan torsi yang lebih besar, dapat secara efektif menyerap sudut, penyimpangan aksial dan radial yang dihasilkan ketika dua poros dipasang, memiliki karakteristik presisi tinggi dan jarak nol, dan banyak digunakan dalam kesempatan transmisi presisi tinggi, seperti peralatan manufaktur elektronik presisi;
3. Kopling diafragma memiliki karakteristik kekakuan torsi tinggi dan sering digunakan dalam torsi tinggi dan gerakan kecepatan tinggi, seperti komponen keluaran peralatan energi untuk kereta api berkecepatan tinggi;
4. Tahan suhu tinggi, tahan korosi asam dan alkali, dapat digunakan pada suhu tinggi dan lingkungan yang keras, dan dapat secara efektif menahan guncangan dan getaran selama pengoperasian peralatan.
> Kekakuan torsi tinggi, dapat secara akurat mengontrol rotasi poros, dapat melakukan kontrol presisi tinggi
> Dirancang untuk servo dan motor loncatan
> Tidak ada celah antara poros dan sambungan selongsong, umum untuk rotasi positif dan negatif
> Inersia rendah, cocok untuk operasi kecepatan tinggi
> Diafragma terbuat dari baja pegas dengan ketahanan lelah yang sangat baik
> Metode pengikatan sekrup penjepit
Parameter Produk
| parameter model | diameter lubang umum d1,d2 | D | L | LF | LP | d3 | S | F | M | mengencangkan sekrup torsi (NM) |
| GLD-19X24.5 | 3,4,5,6,6,35,7,8 | 19 | 24.5 | 91 | 2.7 | 9 | 1.8 | 3.3 | M2.5 | 1 |
| GLD-26X30 | 5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 30 | 1165 | 3.6 | 12.5 | 2.6 | 3.9 | M3 | 1.5 |
| GLD-32X38 | 6.6.35,7,8,9,9,9.525,10,12,12,7,14,15 | 32 | 38 | 1225 | 6.5 | 15 | 3.5 | 3.85 | M3 | 1.5 |
| GLD-34X38 | 6.6.35,7,8,9,9.525,10,11,12,12,7,14,15 | 34 | 38 | 1225 | 6.5 | 16 | 3.5 | 3.85 | M3 | 1.5 |
| GLD-39X47 | 6,8,9,9.525,10,11,12,7,14,15,16,17,18,19 | 39 | 47 | 149 | 8.5 | 19.3 | 4,5 | 5 | M4 | 2.5 |
| GLD-44X47 | 6,8,9,9.525,10,11,12,12,7,14,15,16,17,18,19,20,22 | 44 | 47 | 149 | 8.1 | 22,5 | 4,5 | 5 | M4 | 2.5 |
| GLD-56X57 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 57 | 19.75 | 6.5 | 32,5 | 5.5 | 6.4 | M5 | 7 |
| GLD-68X68 | 16,17,18,19,20,22,24,25,28,30,30,35,38 | 68 | 68 | 2335 | 8.7 | 38.3 | 6.3 | 7.7 | M6 | 12 |
| GLD-82X87 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 87 | 30 | 11 | 45.5 | 8 | 9.7 | M8 | 20 |
| parameter model | Nilai torsi (NM)* |
eksentrisitas yang diijinkan (mm)* |
sudut defleksi yang diijinkan (°)* |
deviasi aksial yang diijinkan (mm)* |
kecepatan maksimum rpm |
kekakuan torsi statis (NM/rad) |
momen inersia (Kg.M2) |
Bahan lengan poros | Bahan pecahan peluru | pengobatan permukaan | bobot (g) |
| GLD-19X24.5 | 1 | 0.12 | 1.5 | ± 0,18 | 10000 | 8.19x10-4 | 170 | Paduan aluminium kekuatan tinggi | SUS304 Baja pegas |
Perawatan anodisasi | 13.6 |
| GLD-26X30 | 1.5 | 0.15 | 1.5 | ±0,3 | 10000 | 2,7x10-4 | 820 | 32 | |||
| GLD-32X38 | 3 | 0.17 | 1.5 | ±0,36 | 10000 | 1.0x10-4 | 1860 | 58 | |||
| GLD-34X38 | 3 | 0.17 | 1.5 | ±0,36 | 10000 | 1.1x10-4 | 1860 | 71 | |||
| GLD-39X47 | 6 | 0,22 | 1.5 | ±0,45 | 10000 | 2,7x10-4 | 2860 | 110 | |||
| GLD-44X47 | 9 | 0,22 | 1.5 | ± 0,54 | 10000 | 3.4x10-4 | 3300 | 134 | |||
| GLD-56X57 | 25 | 0.27 | 1.5 | ±0,72 | 10000 | 1.14x10-4 | 9480 | 298 | |||
| GLD-68X68 | 60 | 0.31 | 1.5 | ±0.8 | 10000 | 1.8x10-4 | 19.000 | 472 | |||
| GLD-82X87 | 100 | 0,55 | 1.5 | ±0.8 | 10000 | 2.25x10-4 | 28450 | 983 |
