Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: seri GLJ
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 2 buah
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-7 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Model: |

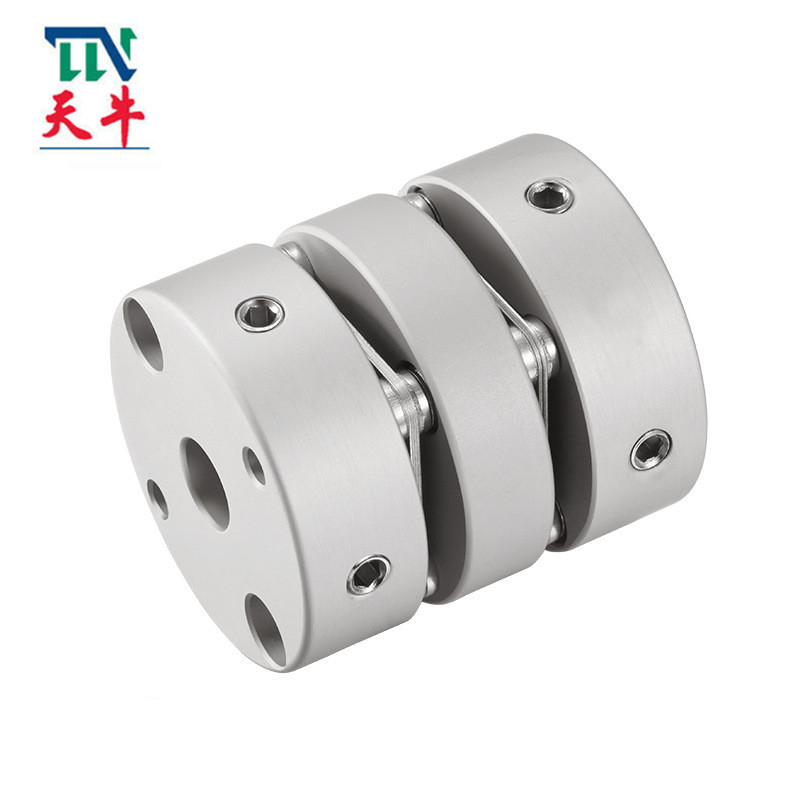

Kopling sekrup set diafragma ganda GLJ |
Bahan: |
Paduan aluminium |
Struktur: |
Kopling sekrup set diafragma ganda |
Ukuran Lubang: |
19-68mm |
Jaminan: |
12 bulan |
Bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perawatan oksidasi anodik |
Model: |
Kopling sekrup set diafragma ganda GLJ |
Bahan: |
Paduan aluminium |
Struktur: |
Kopling sekrup set diafragma ganda |
Ukuran Lubang: |
19-68mm |
Jaminan: |
12 bulan |
Bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perawatan oksidasi anodik |
Pengenalan Produk
Kopling disebut juga kopling.Komponen mekanis yang digunakan untuk menghubungkan poros penggerak dan poros penggerak dengan kuat dalam mekanisme yang berbeda untuk berputar bersama dan mentransmisikan gerakan dan torsi.Terkadang juga digunakan untuk menghubungkan poros dan bagian lain (seperti roda gigi, katrol, dll.).Ini sering terdiri dari dua bagian, yang masing-masing dihubungkan dengan kunci atau alat kelengkapan yang ketat, dan diikat di ujung kedua poros, dan kemudian kedua bagian tersebut dihubungkan dengan cara tertentu.Kopling juga dapat mengkompensasi offset (termasuk offset aksial, offset radial, offset sudut, atau offset komprehensif) antara dua poros karena pembuatan dan pemasangan yang tidak akurat, deformasi selama operasi atau ekspansi termal, dll.;dan mitigasi shock dan penyerapan getaran.
Sebagian besar kopling yang umum digunakan telah dibakukan atau dibakukan.Umumnya, hanya perlu memilih jenis sambungan dengan benar dan menentukan jenis dan ukuran sambungan.Bila perlu, kapasitas muatan dapat diperiksa dan dihitung untuk tautan lemah yang rentan;ketika kecepatan putaran tinggi, gaya sentrifugal tepi luar dan deformasi elemen elastis harus diperiksa, dan pemeriksaan keseimbangan harus dilakukan.
Fungsi kopling umum: Ketika poros dan poros akan dihubungkan untuk mentransmisikan daya, katrol atau roda gigi umumnya digunakan untuk koneksi, tetapi jika kedua poros harus berada dalam garis lurus dan harus berputar dengan kecepatan konstan, kopling harus digunakan untuk menghubungkan.Namun, karena peningkatan presisi, ekspansi termal poros atau pembengkokan poros selama operasi, konsentrisitas antara kedua poros akan berubah.Oleh karena itu, kopling fleksibel dapat digunakan sebagai jembatan untuk mempertahankan transmisi daya antara dua poros dan menyerap kedua poros tersebut.Penyimpangan radial, sudut, dan aksial antara poros, sehingga memperpanjang umur mesin dan meningkatkan kualitas mesin.
Parameter Produk
| parameter model | diameter lubang umum d1,d2 | ΦD | L | JIKA | LP | d3 | S | F | M | torsi pengencang sekrup (NM) |
| GLJ-19x27 | 3,4,5,6,6.35,7,8,9,9.525,10 | 19 | 27 | 9.1 | 5.2 | 9 | 1.8 | 4.25 | M3 | 0,7 |
| GLJ-26x32 | 4,5,6,6.35,7,8,9,9.525,10,11,12,12.7 | 26 | 32 | 10.7 | 5.4 | 12.5 | 2.6 | 4.5 | M4 | 1.7 |
| GLJ-32x41 | 6,6.35,7,8,9,9.525,10,11,12,12.7,13,14,15 | 32 | 41 | 12.75 | 8.5 | 16 | 3.5 | 6.12 | M4 | 1.7 |
| GLJ-39x47 | 6,6.35,7,8,9,9.525,10,11,12,12.7,13,14,15,16 | 39 | 47 | 15 | 8 | 19.3 | 4.5 | 6.62 | M5 | 4 |
| GLJ-44x53 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 44 | 53 | 18.25 | 7.5 | 22.5 | 4.5 | 8.12 | M6 | 8.4 |
| GLJ-56x64 |
10,11,12,12.7,13,14,15,16,17,18,19,20,22,24,25,28, 30,32 |
56 | 64 | 19.75 | 13.5 | 32.5 | 5.5 | 6.4 | M6 | 8.4 |
| GLJ-68x75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | 45.5 | 6.3 | 7.7 | M8 | 10.5 |
| Perawatan anodisasi | Torsi terukur (NM)* |
eksentrisitas yang diperbolehkan (mm)* |
sudut defleksi yang diijinkan (°)* |
deviasi aksial yang diijinkan (mm)* |
kecepatan maksimum rpm |
kekakuan torsi statis (NM/rad) |
momen inersia (Kg.M2) |
Bahan lengan poros | Bahan pecahan peluru | pengobatan permukaan | berat (G) |
| GLJ-19x27 | 1 | 0,12 | 1.5 | ±0,18 | 10.000 | 170 | 8,8x10-7 | Paduan aluminium kekuatan tinggi | SUS 3 0 4 Baja pegas | Perawatan anodisasi | 13 |
| GLJ-26x32 | 1.5 | 0,15 | 1.5 | ±0,3 | 10.000 | 820 | 2,8x10-6 | 29 | |||
| GLJ-32x41 | 2 | 0,17 | 1.5 | ±0,36 | 10.000 | 1750 | 1,8x10-6 | 60 | |||
| GLJ-39x47 | 6 | 0,22 | 1.5 | ±0,45 | 10.000 | 2850 | 2,7x10-5 | 101 | |||
| GLJ-44x53 | 9 | 0,22 | 1.5 | ±0,54 | 10.000 | 3300 | 4.2x10-5 | 190 | |||
| GLJ-56x64 | 25 | 0,27 | 1.5 | ±0,72 | 10.000 | 9480 | 1,6x10-4 | 318 | |||
| GLJ-68x75 | 60 | 0,32 | 1.5 | ±0,8 | 9000 | 19000 | 2.0x10-4 | 492 |
