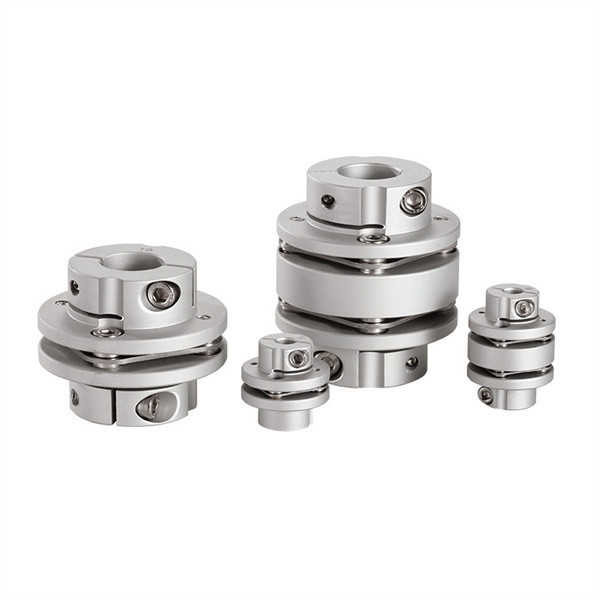

Aluminium Servo Motor Shaft Coupler 5mm Sampai 8mm 10mm Penjepit Diafragma Ganda

Brand Name:	Tianniu
Model Number:	Seri GLT
MOQ:	2 buah
harga:	negotiable
Delivery Time:	5-7 hari kerja
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Tempat asal:

CINA

Sertifikasi:

ISO-9001

Model:

kopling klem diafragma ganda langkah ganda GLT

Bahan:

Paduan aluminium

Struktur:

langkah penjepit diafragma ganda

Ukuran lubang:

34-82mm

Jaminan:

12 bulan

bahan elastomer:

PA66

Pengobatan permukaan:

Perlakuan oksidasi anodik

Kemasan rincian:

Karton melalui pengiriman laut dengan pesawat terbang

Menyediakan kemampuan:

10.000 per bulan

Menyoroti:

coupler poros aluminium

coupler poros servo

coupler poros 5mm hingga 10mm

Product Description

GLT Aluminium alloy double step double diafragma clamp tipe kopling

Fitur Produk

Permukaan kopling teroksidasi, lubang bagian dalam akurat, transmisi torsi besar, dan elastisitasnya bagus.Diafragma tengah terbuat dari bahan 304, dan elastomer terbuat dari poliuretan yang diimpor dari Jerman.

Kopling diafragma mengkompensasi perpindahan relatif dari dua poros yang terhubung dengan deformasi elastis diafragma.Ini adalah kopling fleksibel elemen elastis logam berkinerja tinggi.Itu tidak perlu pelumasan, memiliki struktur kompak, kekuatan tinggi, umur panjang, tidak ada izin rotasi, dan tidak terpengaruh oleh suhu dan polusi minyak.Ini memiliki karakteristik tahan asam, tahan alkali dan tahan korosi.Sangat cocok untuk transmisi poros dalam suhu tinggi, kecepatan tinggi dan kondisi kerja sedang korosif, Ini banyak digunakan untuk transmisi poros berbagai perangkat mekanis, seperti pompa air (terutama daya tinggi dan pompa kimia), kipas angin, kompresor, mesin hidrolik , mesin perminyakan, mesin cetak, mesin tekstil, mesin kimia, mesin pertambangan, mesin metalurgi, penerbangan (helikopter), sistem transmisi tenaga kapal berkecepatan tinggi, sistem transmisi mekanis tenaga piston turbin uap, kendaraan crawler, dan generator set berkecepatan tinggi dan sistem transmisi mekanis berdaya tinggi, Setelah penyeimbangan dinamis, telah banyak digunakan dalam poros transmisi berkecepatan tinggi

Parameter Produk

Aluminium Servo Motor Shaft Coupler 5mm Sampai 8mm 10mm Penjepit Diafragma Ganda 0

parameter model	diameter lubang umum d1,d2	D	T	L	LF	d3	LP	S	M	mengencangkan sekrup torsi (NM)
GLT-34x37.5	5,6,6.35,7,8,9,9.525,10,11,12,	34	21.6	37.5	12.15	16	6.8	3.2	M3	1.5
GLT-39x48	6,8,9,9.525,10,11,12,12,7,14,15	39	25	48	15.15	19	9.3	4,5	M4	2.5
GLT-44x48	6,8,9,9.525,10,11,12,12,7,14,15,1 6,17,18	44	29.6	48	15.15	22,5	9.3	4.2	M4	2.5
GLT-56x61	10,12,12,7,14,15,16,17,18,19,20,22,24	56	38	61	19.90	32,5	10.8	5.2	M5	7
GLT-68x74	14,15,16,17,18,19,20,22,24,25,28,30	68	46	74	24	38.3	14	6	M6	12
GLT-82x98	17,18,19,20,22,24,25,28,30,32,35,38	82	56	98	30.15	45	22.3	7.7	M8	20

parameter model	Nilai torsi (NM)*	eksentrisitas yang diijinkan (mm)*	sudut defleksi yang diijinkan (°)*	deviasi aksial yang diijinkan (mm)*	kecepatan maksimum rpm	kekakuan torsi statis (NM/rad)	momen inersia (Kg.M2)	Bahan lengan poros	Bahan pecahan peluru	pengobatan permukaan	bobot (g)
GLT-34x37.5	2	0.12	1.5	± 0,18	10000	2200	6.95x10-6	Paduan aluminium kekuatan tinggi	SUS 3 0 4 Baja pegas	Perawatan anodisasi	49
GLT-39x48	4,5	0.15	1.5	±0,23	10000	4500	1.7x10-5				85
GLT-44x48	6.75	0.17	1.5	±0,27	10000	5500	2.8x10-5				107
GLT-56x61	20	0.17	1.5	±0,36	10000	11000	8.7x10-5				196
GLT-68x74	50	0.18	1.5	±0,4	9000	23000	2.3x10-4				375
GLT-82x98	90	0.18	1.5	± 0,5	8000	38000	1.2x10-3				645
