Rincian produk
Tempat asal: Cina
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: Seri CKZF-B
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-10 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |

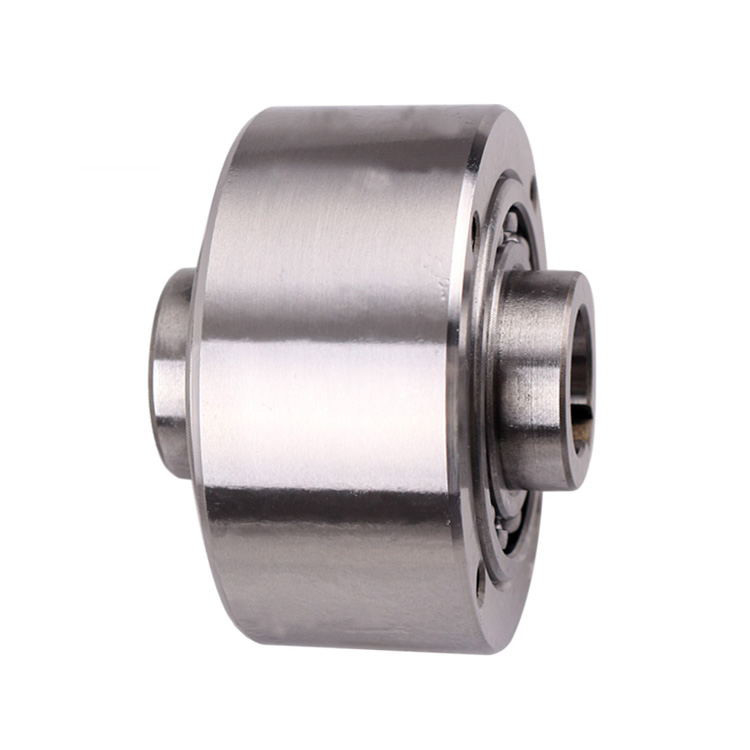

Kopling Backstop Freewheel Tipe Sprag CKZF-B |
Bahan: |
Baja Bantalan GCR 15 |
Jenis: |
bantalan Satu Arah |
Ketebalan (mm): |
100-310 |
Torsi (Nm）: |
250-8500 |
Berat (KG): |
2.3-70 |
Ukuran Bor (mm): |
30-130 |
Nama: |
Kopling Backstop Freewheel Tipe Sprag CKZF-B |
Bahan: |
Baja Bantalan GCR 15 |
Jenis: |
bantalan Satu Arah |
Ketebalan (mm): |
100-310 |
Torsi (Nm）: |
250-8500 |
Berat (KG): |
2.3-70 |
Ukuran Bor (mm): |
30-130 |
Pengenalan produksi
CKZF-B adalah kopling satu arah tipe baji bantalan non-kontak.Didukung oleh 2 bantalan seri 160.Cincin luar melampaui rotasi, hanya cincin luar yang dirancang untuk memiliki fungsi satu arah.Gemuk sudah termasuk di pabrik.Cincin bagian dalam dan luar memiliki alur pasak, dan permukaan ujungnya memiliki lubang sekrup, yang dapat dipasang pada posisi vertikal atau horizontal.Contoh aplikasi untuk mencegah putaran balik atau overrunning kecepatan pada kondisi kecepatan tinggi.
JenisCKZF-Badalahtipe sprag sentrifugalfreewheelsdengan putaran balapan dalam, menggunakan dua bantalan seri 60,
hanya balapan luar yang dirancang untuk freewheeling, unit dikirimkandilumasi minyak.
Balapan dalam dan balapan luar memiliki alur pasak, dan coping memiliki sekrup, sobek untuk pemasangan horizontal atau vertikal.
Cocok untuk aplikasi back-stop, atau overrunning clutch.
Kopling satu arah terdiri dari cincin luar, cincin bagian dalam, dan blok baji yang dipasang di antara cincin bagian dalam dan cincin luar.Ini bisa berupa rem blok baji atau rem rol.Kopling satu arah dapat dibagi menjadi dua jenis:
Kopling satu arah dengan bantalan sendiri
Kopling satu arah tanpa bantalan
Untuk cengkeraman satu arah, sangat penting agar bagian tengah cincin dalam dan luar sejajar.Jika Anda memilih kopling satu arah tanpa bantalan, pelanggan harus memastikan bahwa bagian tengah ring dalam dan luar sejajar selama pemasangan.
| Jenis |
Torsi Nominal {N·m} |
Overrunning Membatasi Kecepatan r/min | Dimensi dalammm | Wdelapan | |||||||||||
| Nmin | Nmaks | D/H7 | D/H7 | F | D1 | B | C | L | nM | H | Bw*Tw | BN*TN | kg | ||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60,5 | 6-M6 | 10 | 8*4.0 | 8*3.3 | 2.3 |
| CKZF-B35110 | 300 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6-M6 | 12 | 10*5.0 | 10*3.3 | 3.2 |
| CKZF-B40125 | 450 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6-M8 | 14 | 12*5.0 | 12*3.3 | 4.3 |
| CKZF-B45130 | 510 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 5.0 |
| CKZF-B50150 | 820 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 7.5 |
| CKZF-B55160 | 976 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8-M10 | 16 | 16*6.0 | 16*4.3 | 9.0 |
| CKZF-B60170 | 1300 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10-M10 | 16 | 18*7.0 | 18*4.4 | 12.7 |
| CKZF-B70190 | 1600 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10-M10 | 16 | 20*7.5 | 20*4.9 | 14.5 |
| CKZF-B80210 | 2500 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10-M10 | 16 | 22*9.0 | 22*5.4 | 19.0 |
| CKZF-B90230 | 3300 | 420 | 2000 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10-M12 | 20 | 22*9.0 | 25*5.4 | 29.5 |
| CKZF-B100270 | 5800 | 420 | 2000 | 100 | 270 | 240 | 200 | 121 | 182 | 153 | 10-M16 | 24 | 28*10 | 28*6.4 | 42.5 |
| CKZF-B130310 | 8500 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12-M16 | 24 | 32*11 | 32*7.4 | 70 |
