Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: seri CK-N
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-10 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |
Kopling Satu Arah Tipe Sprag CK-N |
Bahan: |
Baja Bantalan GCR 15 |
Jenis: |
Bantalan satu arah |
Ketebalan (mm): |
106-190 |
Torsi (Nm）: |
137-3900 |
Berat (KG): |
2.1-16.5 |
Ukuran Lubang (mm): |
25-90 |
Nama: |
Kopling Satu Arah Tipe Sprag CK-N |
Bahan: |
Baja Bantalan GCR 15 |
Jenis: |
Bantalan satu arah |
Ketebalan (mm): |
106-190 |
Torsi (Nm）: |
137-3900 |
Berat (KG): |
2.1-16.5 |
Ukuran Lubang (mm): |
25-90 |

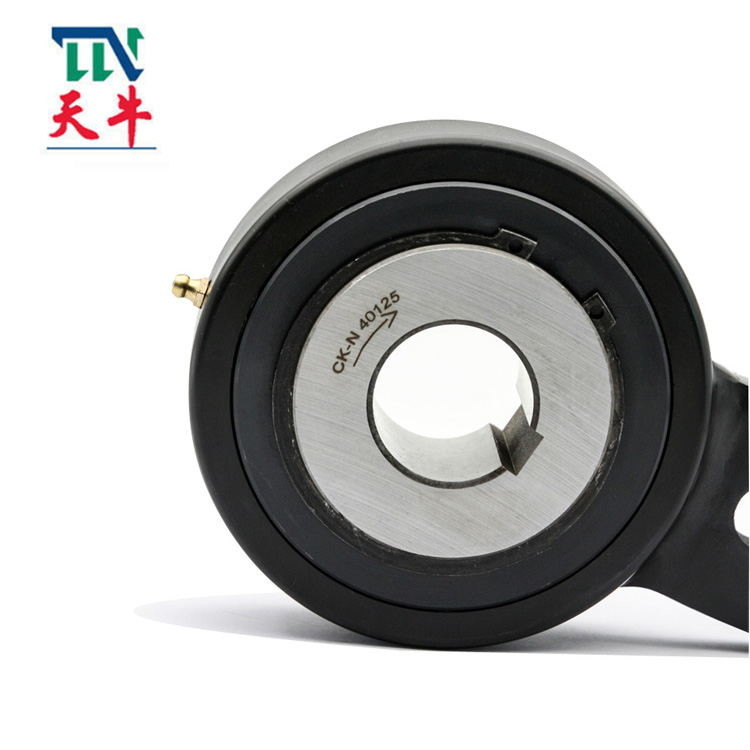

CK-N Sprag Type One Way Clutch Dengan Kecepatan Rendah
Pengenalan produksi
Tipe CK-N adalah kopling satu arah tipe sprag yang terintegrasi tanpa bantalan pendukung dan segel oli, dan cocok untuk aplikasi pada kecepatan lari rendah.
Sedikit, diamankan ke bagian tetap dari mesin dan melewati slot di lengan torsi, memberikan penghentian putaran, jarak radial pada baut ini harus sama dengan 1% dari sol dengan.
Lengan torsi dan bantalan tidak boleh: pratekan, terutama digunakan sebagai backstop atau kopling pengindeksan dalam pengepakan dan pencetakan, jenis ini menyediakan kapasitas torsi tinggi dengan kebutuhan ruang minimum.
Cam Clutch seri CK-N dikembangkan sebagai Clutch Cam Backstopping gaya Eropa yang mudah
Penggunaan.Ini memiliki konstruksi Cam & Roller yang roller berfungsi sebagai bantalan yang sama dengan seri BS ukuran kecil
Kopling Kamera.Balapan luar memiliki bentuk khusus yang menggabungkan lengan torsi, jadi hanya menghentikan
Rotasi diperlukan.
Anda dapat memilih model yang benar dari berbagai ukuran lubang dari 20 mm hingga 90 mm di masing-masing 5 mm.
Backstopping untuk lift negara atau konveyor pengangkut makanan yang digunakan di pabrik adalah
Rekomendasi.Tsubaki merekomendasikan Cam Clutch seri BS dalam kondisi lingkungan yang sangat berdebu atau konveyor miring dan lift ember yang digunakan di lokasi luar.
| Jenis | Torsi Nominal Nm |
Melebihi Membatasi Kecepatan r/mnt |
Dimensi mm | Bobot kg |
||||||||||
| d H7 |
D | D1 | C | L | L1 | L2 | L3 | H | H1 | H2 | ||||
| CK-N2526 | 137 | 500 | 25 | 62 | 68 | 16 | 25 | 12 | 34 | 10 | 80 | 73 | 20 | 1.8 |
| CK-N25100 | 435 | 400 | 25 | 100 | 106 | 48 | 32 | 15 | 40 | 18 | 113 | 102.5 | 35 | 2.5 |
| CK-N30100 | 435 | 400 | 30 | 100 | 106 | 48 | 32 | 15 | 40 | 18 | 113 | 102.5 | 35 | 2.4 |
| CK-N35100 | 435 | 400 | 35 | 100 | 106 | 48 | 32 | 15 | 40 | 18 | 113 | 102.5 | 35 | 2.3 |
| CK-N40125 | 1035 | 300 | 40 | 125 | 132 | 52 | 36 | 15 | 60 | 18 | 125 | 115 | 35 | 4 |
| CK-N45125 | 1035 | 300 | 45 | 125 | 132 | 52 | 36 | 15 | 60 | 18 | 125 | 115 | 35 | 3.9 |
| CK-N50125 | 1035 | 300 | 50 | 125 | 132 | 52 | 36 | 15 | 60 | 18 | 125 | 115 | 35 | 3.8 |
| CK-N55125 | 1035 | 300 | 55 | 125 | 132 | 52 | 36 | 15 | 60 | 18 | 125 | 115 | 35 | 3.7 |
| CK-N60150 | 1290 | 250 | 60 | 150 | 161 | 54 | 40 | 15 | 70 | 18 | 140 | 130 | 35 | 6.2 |
| CK-N70150 | 1290 | 250 | 70 | 150 | 161 | 54 | 40 | 15 | 70 | 18 | 140 | 130 | 35 | 6.1 |
| CK-N80180 | 3900 | 200 | 80 | 180 | 190 | 70 | 50 | 20 | 70 | 25 | 165 | 150 | 30 | 9.6 |
| CK-N90180 | 3900 | 200 | 90 | 180 | 190 | 70 | 50 | 20 | 70 | 25 | 165 | 150 | 30 | 9.5 |
