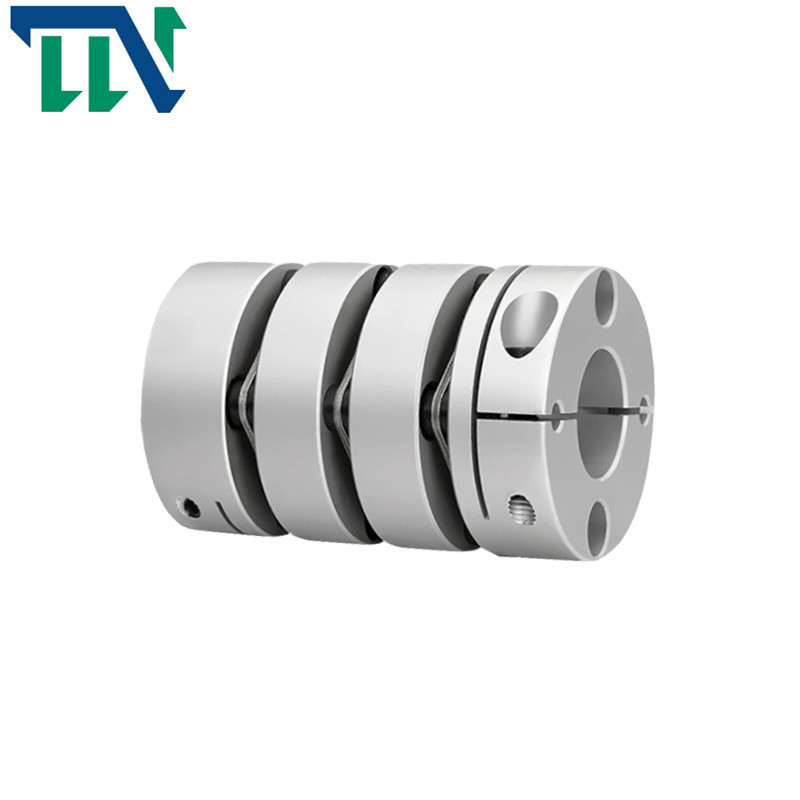

Tiga Kecepatan Kopling Poros Diafragma Keselamatan Torsi Tinggi

Name: Tiga Kecepatan Kopling Poros Diafragma Keselamatan Torsi Tinggi
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Seri GW
Price: 149.10 USD
Availability: InStock

Rincian produk

Tempat asal: CINA

Nama merek: Tianniu

Sertifikasi: ISO-9001

Nomor model: Seri GW

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 2 buah

Harga: negotiable

Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang

Waktu pengiriman: 5-7 hari kerja

Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P

Menyediakan kemampuan: 10.000 per bulan

Dapatkan Harga Terbaik

Hubungi Sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            keselamatan kopling diafragma Tianniu, kecepatan kopling diafragma Tianniu, kopling tipe diafragma Tianniu


Model:	GW Aluminium alloy tiga kopling penjepit diafragma	Bahan:	Paduan aluminium
Struktur:	Tiga Kopling Penjepit Diafragma	Ukuran lubang:	19-82mm
Jaminan:	12 bulan	bahan elastomer:	PA66
Pengobatan permukaan:	Perlakuan oksidasi anodik

Model:	GW Aluminium alloy tiga kopling penjepit diafragma
Bahan:	Paduan aluminium
Struktur:	Tiga Kopling Penjepit Diafragma
Ukuran lubang:	19-82mm
Jaminan:	12 bulan
bahan elastomer:	PA66
Pengobatan permukaan:	Perlakuan oksidasi anodik

Deskripsi

Tiga Kecepatan Kopling Poros Diafragma Keselamatan Torsi Tinggi

GW Aluminium alloy tiga kopling penjepit diafragma

Fitur Produk

> Kekakuan torsi tinggi, dapat secara akurat mengontrol rotasi poros, dapat melakukan kontrol presisi tinggi
> Desain pemanjangan dapat mengkompensasi deviasi radial, sudut dan aksial dengan lebih efektif
> Dirancang untuk servo dan motor loncatan
> Tidak ada celah antara poros dan sambungan selongsong, umum untuk rotasi positif dan negatif
> Inersia rendah, cocok untuk operasi kecepatan tinggi
> Diafragma terbuat dari baja pegas dengan ketahanan lelah yang sangat baik
> Metode pengikatan sekrup penjepit

Parameter Produk

Tiga Kecepatan Kopling Poros Diafragma Keselamatan Torsi Tinggi 0

parameter model	diameter lubang umum d1,d2	D	L	LF	LP	d3	S	F	M	mengencangkan sekrup torsi (NM)
GW-19X34	3,4,5,6,6,35,7,8	19	34	9.1	5.2	9	1.8	3.3	M2.5	1
GW-26X44.5	5,6,6.35,7,8,9,9.525,10,11,12,14	26	44.5	11.65	6.5	12.5	2.6	3.9	M3	1.5
GW-32X54	5,6,6.35,7,8,9,9.525,10,11,12,12,7,14,15,	32	54	12.25	9.5	15	3.5	3.85	M3	1.5
GW-34X58	5,6,6.35,7,8,9,9.525,10,11,12,12,7,14,15,16	34	58	14.25	9.5	16	3.5	4.85	M4	2.5
GW-39X65.5	8,9,9.525,10,11,12,12,7,14,15,16,17,18,19	39	65.5	14.9	11.2	19.3	4,5	5	M4	2.5
GW-44X65.5	8,9,9.525,10,11,12,12,7,14,15,16,17,18,19,20, 22,24	44	65.5	14.9	11.2	22,5	4,5	5	M4	2.5
GW-50X80	8,9,9.525,10,11,12,12,7,14,15,16,17,18,19, 20,22, 24,25	50	80	20.6	12.2	23	4.8	6	M5	7
GW-56X83	10,12,14,15,16,17,18,19,20,22,24,25,28,30,32	56	83	19,75	13.5	32,5	5.5	6.4	M5	7
GW-68X97	12,14,15,16,17,18,19,20,22,24,25,28,30,32, 35,38	68	97	23.35	15.7	38.3	6.3	7.7	M6	12
GW-82X128	17,18,19,20,22,24,25,28,30,32,35,38,40,42	82	128	30	22	45.5	8	9.7	M8	20

parameter model	Nilai torsi (NM)*	eksentrisitas yang diijinkan (mm)*	sudut defleksi yang diijinkan (°)*	deviasi aksial yang diijinkan (mm)*	kecepatan maksimum rpm	kekakuan torsi statis (NM/rad)	momen inersia (Kg.M2)	Bahan lengan poros	Bahan pecahan peluru	pengobatan permukaan	bobot (g)
GW-19X34	1	0.12	2	±0.2	10000	140	1.1x10-6	Paduan aluminium kekuatan tinggi	SUS 304 Baja pegas	Perawatan anodisasi	18
GW-26X44.5	1.5	0,15	2	±0,33	10000	680	3.6x10-6				45
GW-32X54	2	0.17	2	±0,3	10000	1250	1.0x10-5				80
GW-34X58	3	0.17	2	±0,4	10000	1550	1,3x10-5				97
GW-39X65.5	6	0,22	2	± 0,5	10000	2390	3.6x10-5				153
GW-44X65.5	9	0,22	2	±0.6	10000	2700	4,5x10-5				189
GW-50X80	18	0.1	2	±0,65	10000	4500	4,5x10-5				335
GW-56X83	25	0.27	2	±0,8	10000	7900	1.9x10-4				413
GW-68X97	60	0.31	2	±0.9	9000	15800	2.4x10-4				641
GW-82X128	100	0,55	2	±0.9	8000	23700	3.0x10-4				1345
