Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: GNC 63*71
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 2 buah
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 3-5 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |
Kopling poros kaku |
Bahan: |
Baja Aluminium |
Ukuran lubang: |
63mm |
Jaminan: |
12 bulan |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
bobot: |
320g |
Nama: |
Kopling poros kaku |
Bahan: |
Baja Aluminium |
Ukuran lubang: |
63mm |
Jaminan: |
12 bulan |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
bobot: |
320g |

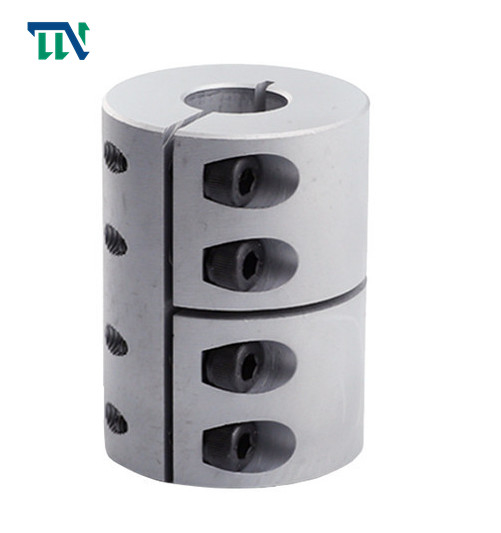

Clamping Kaku GNC 28.5X 38 Kopling Poros Paduan Aluminium Untuk Mesin
Fitur Produk
Kopling bergelang adalah kopling kaku, yaitu menghubungkan dua kopling setengah dengan flensa ke dua poros dengan kunci datar biasa, dan kemudian menggunakan baut untuk menghubungkan dua kopling setengah menjadi satu untuk mentransmisikan gerakan.dan torsi.Kopling jenis ini memiliki dua bentuk struktural utama: 1. Mengandalkan lubang berengsel untuk menggunakan baut untuk mencapai keselarasan kedua poros dan mengandalkan batang baut untuk menahan ekstrusi dan geser untuk mengirimkan torsi;2. mengandalkan half-coupling pada bagian bahu sejajar dengan alur pada half coupling lainnya.
> Struktur terintegrasi, penggunaan keseluruhan bahan paduan aluminium berkekuatan tinggi
> Torsi tinggi, kekakuan tinggi
>Tipe kaku pada dasarnya tidak memungkinkan eksentrisitas, sehingga harus disesuaikan sepenuhnya dalam penggunaan
> Metode pengencangan sekrup set
Changzhou Tianniu Factory adalah produsen profesional kopling prem, kopling kaku, kopling universal, kopling geser silang, kopling belitan, kopling bellow, kopling membran ganda dan produk lainnya.Perusahaan pengolahan memiliki sistem manajemen mutu yang lengkap dan ilmiah.
Parameter Produk
| parameter model | diameter lubang umum d1,d2 | D | L | F | M | mengencangkan sekrup torsi (NM) |
| GNC-16x16 | 3,4,5,6,6,35,7,8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6,35,7,8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4,5,5,6,6,35,7,8,9,9.525,10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4,5,5,6,6,35,7,8,9,9.525,10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 6 | M3 | 1.5 |
| GNC-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 6 | M3 | 1.5 |
| GNC-28.5x38 | 6.6.35,7,8,9,9.525,10,12,12,7,14 | 28.5 | 38 | 7.8 | M4 | 2.5 |
| GNC-32x32 | 6.6.35,7,8,9,9.525,10,12,12,7,14,15,16 | 32 | 32 | 7 | M4 | 2.5 |
| GNC-32x41 | 6.6.35,7,8,9,9.525,10,12,12,7,14,15,16 | 32 | 41 | 7.75 | M4 | 2.5 |
| GNC-40x44 | 8,9,9.525,10,11,12,12,7,14,15,15,17,18,19,20 | 40 | 44 | 10.5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525,10,11,12,12,7,14,15,15,17,18,19,20 | 40 | 52 | 10.5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12,7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12,7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12,7,14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16,5 | M6 | 12 |
| parameter model | Nilai torsi (NM)* |
eksentrisitas yang diijinkan (mm)* |
sudut defleksi yang diijinkan (°)* |
deviasi aksial yang diijinkan (mm)* |
kecepatan maksimum rpm |
momen inersia (Kg.M2) |
Bahan lengan poros | pengobatan permukaan | bobot (g) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | Paduan aluminium kekuatan tinggi | Perawatan anodisasi | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2,7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2,7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
