Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: GNC 32*32
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 2 buah
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 3-5 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |
Kopling poros kaku |
Bahan: |
Baja Aluminium |
Ukuran lubang: |
32 mm |
Jaminan: |
55G |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Nama: |
Kopling poros kaku |
Bahan: |
Baja Aluminium |
Ukuran lubang: |
32 mm |
Jaminan: |
55G |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |

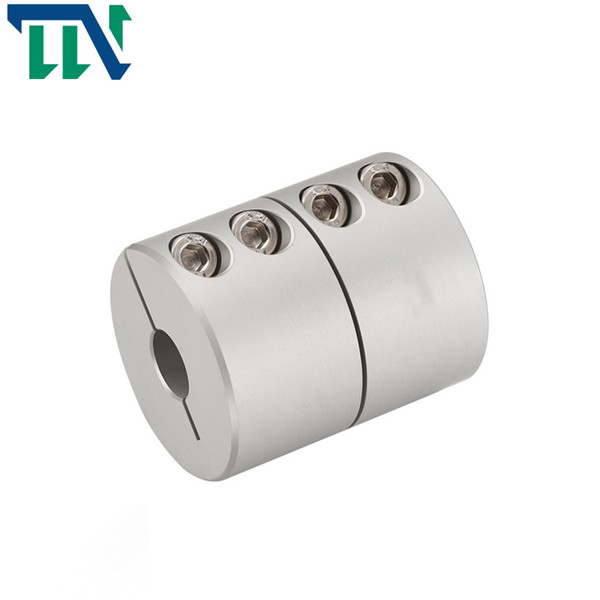

Clamping Kaku Kopling Poros Aluminium GNC 32 * 32
Clamping Kaku GNC 28.5X 38 Kopling Poros Paduan Aluminium Untuk Mesin
Fitur Produk
Kopling bergelang adalah kopling kaku, yaitu menghubungkan dua kopling setengah dengan flensa ke dua poros dengan kunci datar biasa, dan kemudian menggunakan baut untuk menghubungkan dua kopling setengah menjadi satu untuk mentransmisikan gerakan.dan torsi.Kopling jenis ini memiliki dua bentuk struktural utama: 1. Mengandalkan lubang berengsel untuk menggunakan baut untuk mencapai keselarasan kedua poros dan mengandalkan batang baut untuk menahan ekstrusi dan geser untuk mengirimkan torsi;2. mengandalkan half-coupling pada bagian bahu sejajar dengan alur pada half coupling lainnya.Baut yang menghubungkan dua setengah kopling dapat menggunakan baut biasa kelas B dan B, dan torsi ditransmisikan oleh torsi gesekan permukaan sambungan dua setengah kopling.
Kopling kaku dibagi menjadi kopling flensa, kopling flensa kunci radial, kopling lengan Kopling cangkang penjepit dan kopling poros paralel kopling flens: gunakan baut untuk menghubungkan flensa dari dua kopling setengah untuk mewujudkan kopling dari dua poros.Kopling flens kunci radial: gunakan kunci radial dan baut biasa untuk menghubungkan dua kopling setengah.Kopling selongsong: gunakan selongsong umum untuk menghubungkan kedua poros dengan cara tertentu.Kopling cangkang klem: gunakan dua cangkang klem yang dibagi sepanjang sumbu untuk menjepit dalam beberapa cara untuk mewujudkan kopling dua poros Kopling poros paralel: kopling di mana dua poros paralel dihubungkan dengan menggunakan pelat perantara melalui poros pin
Ini memiliki keuntungan dari struktur sederhana, biaya rendah dan transmisi torsi besar.Oleh karena itu, sering digunakan saat kecepatan rendah, tidak ada benturan, kekakuan poros besar dan keselarasannya bagus.Kopling flensa (juga dikenal sebagai kopling flensa) menggunakan baut untuk menghubungkan dua kopling setengah cakram flensa (flange), dan dua kopling setengah dihubungkan dengan dua poros dengan kunci masing-masing, sehingga mewujudkan dua sambungan poros dan mentransmisikan torsi dan gerakan.Kopling flensa memiliki keunggulan struktur sederhana, pembuatan yang mudah, biaya rendah, operasi yang andal, perakitan sederhana, pembongkaran dan pemeliharaan, torsi transmisi besar, yang dapat memastikan bahwa kedua poros memiliki akurasi pemusatan yang tinggi.Ini umumnya digunakan untuk transmisi poros dengan beban stabil, kecepatan tinggi atau akurasi transmisi tinggi
Changzhou Tianniu Factory adalah produsen profesional kopling prem, kopling kaku, kopling universal, kopling geser silang, kopling belitan, kopling bellow, kopling membran ganda dan produk lainnya.Perusahaan pengolahan memiliki sistem manajemen mutu yang lengkap dan ilmiah.
Parameter Produk
| parameter model | diameter lubang umum d1,d2 | D | L | F | M | mengencangkan sekrup torsi (NM) |
| GNC-16x16 | 3,4,5,6,6,35,7,8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6,35,7,8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4,5,5,6,6,35,7,8,9,9.525,10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4,5,5,6,6,35,7,8,9,9.525,10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 6 | M3 | 1.5 |
| GNC-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 6 | M3 | 1.5 |
| GNC-28.5x38 | 6.6.35,7,8,9,9.525,10,12,12,7,14 | 28.5 | 38 | 7.8 | M4 | 2.5 |
| GNC-32x32 | 6.6.35,7,8,9,9.525,10,12,12,7,14,15,16 | 32 | 32 | 7 | M4 | 2.5 |
| GNC-32x41 | 6.6.35,7,8,9,9.525,10,12,12,7,14,15,16 | 32 | 41 | 7.75 | M4 | 2.5 |
| GNC-40x44 | 8,9,9.525,10,11,12,12,7,14,15,15,17,18,19,20 | 40 | 44 | 10.5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525,10,11,12,12,7,14,15,15,17,18,19,20 | 40 | 52 | 10.5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12,7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12,7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12,7,14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16,5 | M6 | 12 |
| parameter model | Nilai torsi (NM)* |
eksentrisitas yang diijinkan (mm)* |
sudut defleksi yang diijinkan (°)* |
deviasi aksial yang diijinkan (mm)* |
kecepatan maksimum rpm |
momen inersia (Kg.M2) |
Bahan lengan poros | pengobatan permukaan | bobot (g) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | Paduan aluminium kekuatan tinggi | Perawatan anodisasi | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2,7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2,7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
