Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO 9001
Nomor model: GN 16*16 GN 16*24
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 2 buah
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 3-5 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |
Kopling poros kaku |
Model: |
seri GN |
Bahan: |
Baja Aluminium |
Ukuran lubang: |
16mm |
Jaminan: |
12 bulan |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
bobot: |
6g-10g |
Nama: |
Kopling poros kaku |
Model: |
seri GN |
Bahan: |
Baja Aluminium |
Ukuran lubang: |
16mm |
Jaminan: |
12 bulan |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
bobot: |
6g-10g |

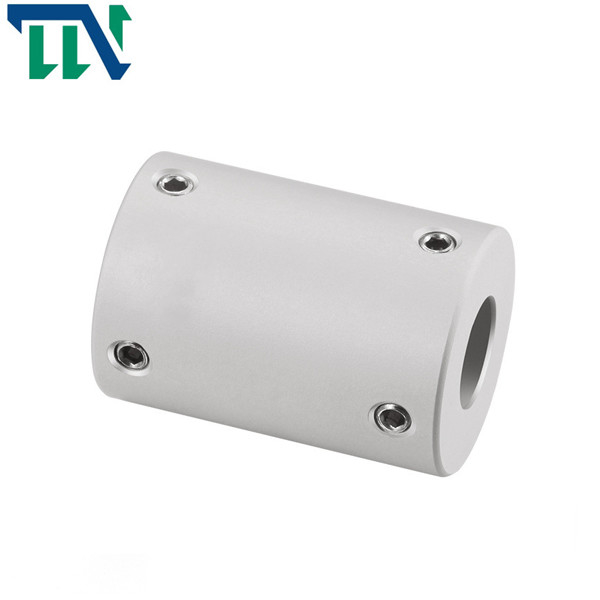

Setcrew kopling poros fleksibel kaku Metrik paduan aluminium
Fitur Produk
Kopling kaku adalah sejenis kopling kaku torsional, yang tidak memiliki jarak bebas rotasi bahkan saat menahan beban.Bahkan ketika ada beban yang disebabkan oleh penyimpangan, kopling kaku tetap mentransmisikan torsi secara kaku.
Baut pada flens kopling kaku dapat berupa semua baut untuk lubang reaming, atau setengahnya adalah baut untuk lubang reaming, dan setengah lainnya adalah baut biasa, sesuai dengan besarnya torsi transmisi.
> Struktur terintegrasi, penggunaan keseluruhan bahan paduan aluminium berkekuatan tinggi
> Torsi tinggi, kekakuan tinggi
>Tipe kaku pada dasarnya tidak memungkinkan eksentrisitas, sehingga harus disesuaikan sepenuhnya dalam penggunaan
> Metode pengencangan sekrup set
Changzhou Tianniu Factory adalah produsen profesional kopling prem, kopling kaku, kopling universal, kopling geser silang, kopling belitan, kopling bellow, kopling membran ganda dan produk lainnya.Perusahaan pengolahan memiliki sistem manajemen mutu yang lengkap dan ilmiah.
Parameter Produk
| parameter model | diameter lubang umum d1,d2 | D | L | F | M | mengencangkan sekrup torsi (NM) |
| GN-16X16 | 3,4,5,6,6,35,7,8 | 16 | 16 | 5 | M3 | 0,7 |
| GN-16x24 | 4,5,6.6,6.35,7,8 | 16 | 24 | 6 | M3 | 0,7 |
| GN-20x20 | 4,5,5,6,6,35,7,8,9,9.525,10 | 20 | 20 | 5 | M3 | 0,7 |
| GN-20x30 | 4,5,5,6,6,35,7,8,9,9.525,10 | 20 | 30 | 7 | M4 | 1.7 |
| GN-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 8 | M4 | 1.7 |
| GN-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 9 | M4 | 1.7 |
| GN-32x32 | 6.6.35,7,8,9,9.525,10,12,12,7,14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6.6.35,7,8,9,9.525,10,12,12,7,14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525,10,11,12,12,7,14,15,16,17,18,19,20 | 40 | 44 | 10.5 | M5 | 4 |
| GN-50x55 | 10,11,12,12,7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12,7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| parameter model | Nilai torsi (NM)* |
eksentrisitas yang diijinkan (mm)* |
sudut defleksi yang diijinkan (°)* |
deviasi aksial yang diijinkan (mm)* |
kecepatan maksimum rpm |
momen inersia (Kg.M2) |
Bahan lengan poros | pengobatan permukaan | bobot (g) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | Paduan aluminium kekuatan tinggi | Perawatan anodisasi | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3,8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
