Pemasok Kopling Bellow Stainless Steel Dilas di bawah sambungan 25X37mm M4

Brand Name:	Tianniu
Model Number:	GR 25*37
MOQ:	1 buah
harga:	negotiable
Delivery Time:	3-5 hari kerja
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Tempat asal:

CINA

Sertifikasi:

ISO 9001

Nama:

Kopling poros bawah

Struktur:

Kopling poros bawah

Bahan:

Baja Aluminium

Ukuran Lubang:

16-55mm

Jaminan:

12 bulan

Bahan elastomer:

PA66

Pengobatan permukaan:

Perawatan oksidasi anodik

Bobot:

0,013KG

Kemasan rincian:

Karton melalui pengiriman laut dengan pesawat terbang

Menyediakan kemampuan:

10.000 per bulan

Menyoroti:

kopling bellow dilas

Kopling Bellow Stainless Steel 25X37mm

kopling tipe bawah

Product Description

GR 25X37 M4 Shaft Coupling Aluminium Bellow Setscrew Untuk Mesin

Parameter Produk

Gambar Produk

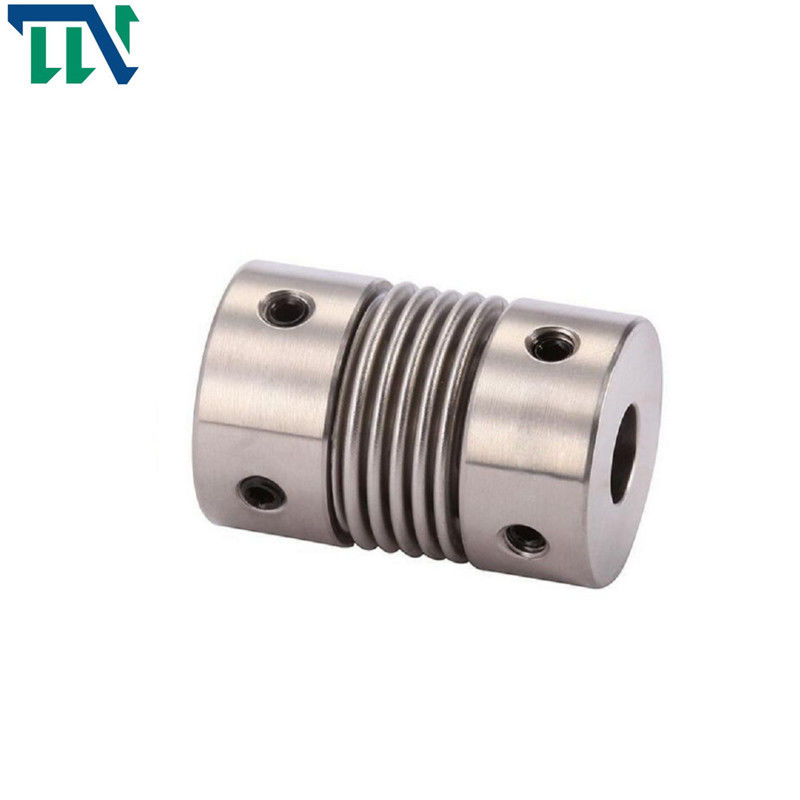

Pemasok Kopling Bellow Stainless Steel Dilas di bawah sambungan 25X37mm M4 0

Dimensi Produk

parameter model	diameter lubang umum d1,d2	ΦD	L	LI	L2	L3	N	F	M	torsi pengencang sekrup (NM)
GR-16x27	4,5,6,6.35,7,8	16	27	7.5	2	8	13.5	3	M3	0,7
GR-20x32	5,6,6.35,7,8,9,9.525,10,11,12	20	32	7.2	2.8	12	18	3.5	M3	0,7
GR-22.5x34	5,6,6.35,7,8,9,9.525,10,11,12	22.5	34	8.05	2.8	12.3	20.2	4.5	M4	1.7
GR-25x37	6,6.35,7,8,9,9.525,10,11,12	25	37	9.5	3	12	20.2	4.5	M4	1.7
GR-32x42	8,9,10,11,12,12.7,14,15	32	42	8	4	18	27.2	5.5	M5	4
GR-40x51	8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20	40	51	9.5	6	20	34.5	5.5	M5	4
GR-55x57	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51.9	6.25	M6	7
GR-65x81	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19.5	7	28	60,5	8.9	M6	7

parameter model	Torsi terukur (NM)*	eksentrisitas yang diperbolehkan (mm)*	sudut defleksi yang diijinkan (°)*	deviasi aksial yang diijinkan (mm)*	kecepatan maksimum rpm	kekakuan torsi statis (NM/rad)	momen inersia (Kg.M2)	Bahan lengan poros	pengobatan permukaan	berat (g)
GR-16x27	0,8	0,1	2	+ 0,4 -1,2	20000	150	7,9x10-7	Paduan aluminium kekuatan tinggi	Perawatan anodisasi	8
GR-20x32	1.5	0,1	2	+ 0,6 -1,8	18000	220	2.0x10-6			13
GR-22.5x34	1.8	0,15	2	+ 0,6 -1,8	16000	300	6.2x10-6			22
GR-25x37	2.0	0,15	2	+ 0,6 -1,8	15000	330	6,7x10-6			30
GR-32x42	2.5	0,2	2	+ 0,8 -2,5	11000	490	2.0x10-5			53
GR-40x51	6.4	0,3	2	+ 0,8 -2,5	10.000	530	2.1x10-5			85
GR-55x57	12	0,3	2	+ 0,8 -2,5	9000	860	2,8x10-5			170
GR-65x81	18	0,2	2	+ 0,7 -2,5	4500	900	2,3x10-5			280

Perkenalan produk

Kopling bellow menggunakan pipa berdinding tipis bergelombang (bellow) untuk secara langsung mengelas atau mengikat dengan dua kopling setengah untuk mengirimkan gerakan.Kopling memiliki keunggulan struktur sederhana, dimensi keseluruhan kecil, pemrosesan dan pemasangan yang mudah, serta akurasi transmisi yang tinggi.Ini terutama digunakan dalam mesin presisi daya kecil dan mekanisme kontrol yang membutuhkan struktur kompak dan akurasi transmisi tinggi.

Fitur Produk

1. Kopling bellow tidak memiliki izin dan sensitivitas tinggi

2. Elastisitas tinggi, perlindungan peralatan yang lebih baik

3. Dapat menyerap getaran dan mengkompensasi penyimpangan radial, sudut dan aksial pada saat yang bersamaan

4. Ketahanan noda minyak dan ketahanan korosi yang kuat

5. Kekakuan torsi, karakteristik rotasi searah jarum jam dan berlawanan arah jarum jam persis sama

6. Umumnya digunakan dalam peralatan mesin CNC, cakram pengindeksan dan mesin industri lainnya
