Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO 9001
Nomor model: GRC 55*72
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: negotiable
Kemasan rincian: Karton melalui pengiriman laut atau udara
Waktu pengiriman: 5-7 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |
Kopling poros bawah |
Bahan: |
Baja Aluminium |
Ukuran lubang: |
55mm |
Jaminan: |
12 bulan |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
bobot: |
0.38 KG |
Nama: |
Kopling poros bawah |
Bahan: |
Baja Aluminium |
Ukuran lubang: |
55mm |
Jaminan: |
12 bulan |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
bobot: |
0.38 KG |

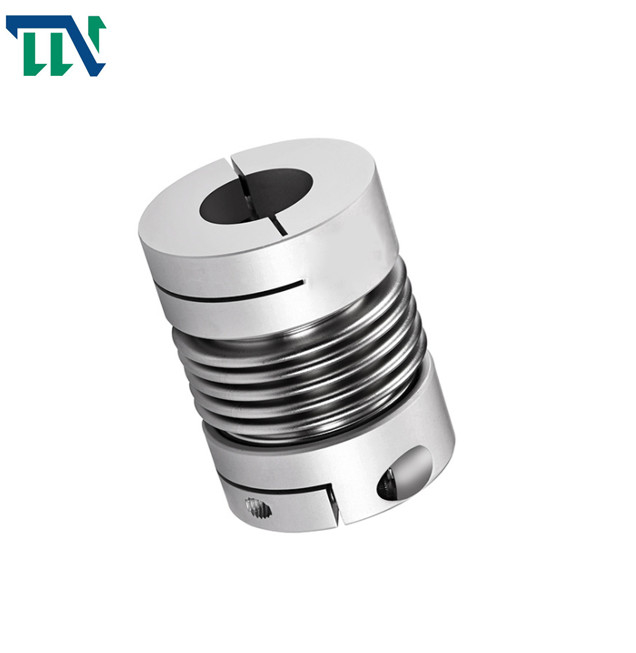

Steel Bellows Clamping Shaft Coupling Melangkah Untuk Encoder
Parameter Produk
Gambar Produk
Dimensi Produk
| parameter model | diameter lubang umum d1,d2 | D | L | L1 | L2 | L3 | N | F | M | mengencangkan sekrup torsi (NM) |
| GRC-16x27 | 4,5,6.6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35,7,8,9,9.525,10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 1.5 |
| GRC-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22,5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4,5 | M3 | 1.5 |
| GRC-25x37 | 6.6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4,5 | M3 | 1.5 |
| GRC-32x42 | 8,9,9.525,10,11,12,12,7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9.525,10,11,12,12,7,14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12,7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12,7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| parameter model | Nilai torsi (NM)* |
eksentrisitas yang diijinkan (mm)* |
sudut defleksi yang diijinkan (°)* |
deviasi aksial yang diijinkan (mm)* |
kecepatan maksimum rpm |
kekakuan torsi statis (NM/rad) |
momen inersia (Kg.M2) |
Bahan lengan poros | pengobatan permukaan | bobot (g) |
| GRC-16x27 | 0.8 | 0.1 | 1.5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Paduan aluminium kekuatan tinggi | Perawatan anodisasi | 8 |
| GRC-20x32 | 1.5 | 0.15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0.15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6,5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0.15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0.2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0.2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0.2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3,7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0.2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
Perkenalan produk
Kopling bellow menggunakan pipa berdinding tipis bergelombang (bellow) untuk secara langsung mengelas atau mengikat dengan dua kopling setengah untuk mentransmisikan gerakan.Kopling memiliki keunggulan struktur sederhana, dimensi keseluruhan kecil, pemrosesan dan pemasangan yang mudah, dan akurasi transmisi yang tinggi.Hal ini terutama digunakan dalam mesin presisi daya kecil dan mekanisme kontrol yang membutuhkan struktur kompak dan akurasi transmisi yang tinggi.Dinding pipa yang tipis dan seragam dari kopling bellow membuatnya menghasilkan beban bantalan yang sangat rendah, mempertahankan kuantitas konstan dari setiap titik putar, tidak seperti kopling lain yang menghancurkan titik beban tinggi dan titik beban rendah dari siklus, dan mempertahankan kekakuan saat menahan beban torsi. .Untuk kejadian korosif, Wansheng coupling Co., Ltd. dapat menyediakan kopling bellow dengan lengan poros baja tahan karat, tetapi ini meningkatkan bobot dan mengurangi keunggulan kinerja kopling jenis ini
Elemen elastis dari kopling bellow adalah bellow logam presisi, yang dibagi menjadi seri fleksibel dan seri kaku.Seri fleksibel memiliki elastisitas tinggi dan sering digunakan dalam acara mikro seperti encoder dan sensor.Seri kaku terutama digunakan pada motor servo, peralatan mesin CNC (pusat permesinan) dan kesempatan lainnya
