Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO 9001
Nomor model: seri GR
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 3-5 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |
Kopling poros bawah |
Struktur: |
Kopling poros bawah |
Bahan: |
Baja Aluminium |
Ukuran lubang: |
16-55mm |
Jaminan: |
12 bulan |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Nama: |
Kopling poros bawah |
Struktur: |
Kopling poros bawah |
Bahan: |
Baja Aluminium |
Ukuran lubang: |
16-55mm |
Jaminan: |
12 bulan |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |

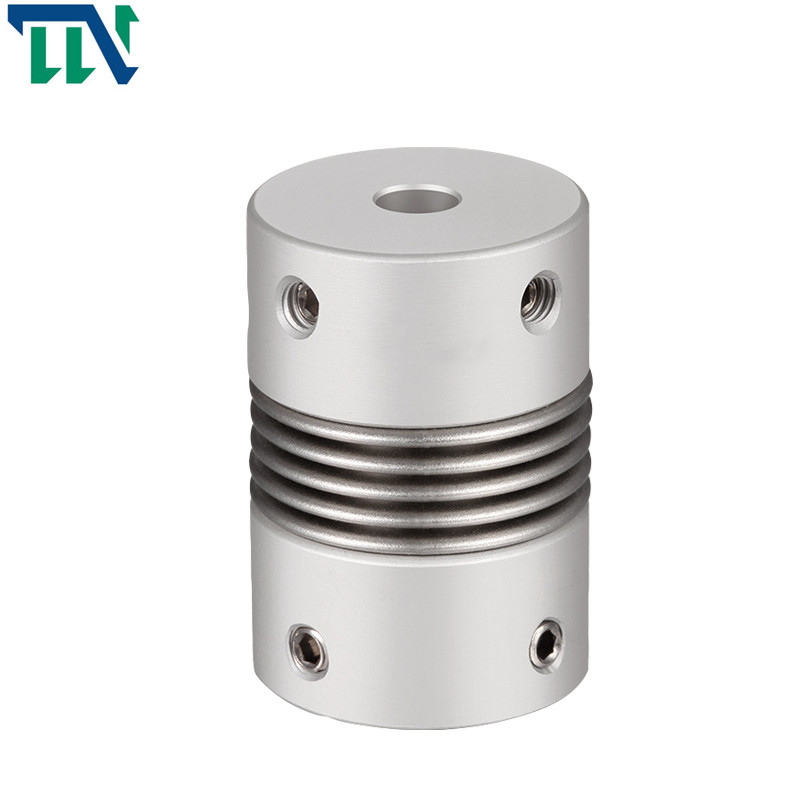

Paduan aluminium bellow setscrew coupling untuk starter motor
Perkenalan produk
Fitur Produk
> Bahannya adalah paduan aluminium, dan bellow tengah terbuat dari baja tahan karat dengan ketahanan korosi yang sangat baik
> Pengelasan laser digunakan antara bellow dan selongsong poros, dengan jarak bebas rotasi nol, cocok untuk rotasi maju dan mundur
> Struktur bellow dapat secara efektif mengkompensasi penyimpangan radial, sudut dan aksial
> Dirancang untuk motor stepper motor servo
> Metode pengikatan setcrew
Parameter Produk
Gambar Produk
Dimensi Produk
| parameter model | diameter lubang umum d1,d2 | D | L | LI | L2 | L3 | N | F | M | mengencangkan sekrup torsi (NM) |
| GR-16x27 | 4,5,6.6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M3 | 0,7 |
| GR-20x32 | 5,6,6.35,7,8,9,9.525,10,11,12 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 0,7 |
| GR-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4,5 | M4 | 1.7 |
| GR-25x37 | 6.6.35,7,8,9,9.525,10,11,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4,5 | M4 | 1.7 |
| GR-32x42 | 8,9,10,11,12,12,7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M5 | 4 |
| GR-40x51 | 8,9,9.525,10,11,12,12,7,14,15,16,17,18,19,20 | 40 | 51 | 9.5 | 6 | 20 | 34.5 | 5.5 | M5 | 4 |
| GR-55x57 | 10,11,12,12,7,14,15,16,17,18,19,20,22,24,25 | 55 | 57 | 9 | 6 | 27 | 51.9 | 6.25 | M6 | 7 |
| GR-65x81 | 10,11,12,12,7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 8.9 | M6 | 7 |
| parameter model | Nilai torsi (NM)* |
eksentrisitas yang diijinkan (mm)* |
sudut defleksi yang diijinkan (°)* |
deviasi aksial yang diijinkan (mm)* |
kecepatan maksimum rpm |
kekakuan torsi statis (NM/rad) |
momen inersia (Kg.M2) |
Bahan lengan poros | pengobatan permukaan | bobot (g) |
| GR-16x27 | 0.8 | 0.1 | 2 | + 0,4 -1,2 | 20000 | 150 | 7.9x10-7 | Paduan aluminium kekuatan tinggi | Perawatan anodisasi | 8 |
| GR-20x32 | 1.5 | 0.1 | 2 | + 0,6 -1,8 | 18000 | 220 | 2.0x10-6 | 13 | ||
| GR-22.5x34 | 1.8 | 0,15 | 2 | + 0,6 -1,8 | 16000 | 300 | 6.2x10-6 | 22 | ||
| GR-25x37 | 2.0 | 0,15 | 2 | + 0,6 -1,8 | 15000 | 330 | 6,7x10-6 | 30 | ||
| GR-32x42 | 2.5 | 0.2 | 2 | + 0,8 -2,5 | 11000 | 490 | 2.0x10-5 | 53 | ||
| GR-40x51 | 6.4 | 0,3 | 2 | + 0,8 -2,5 | 10000 | 530 | 2.1x10-5 | 85 | ||
| GR-55x57 | 12 | 0,3 | 2 | + 0,8 -2,5 | 9000 | 860 | 2.8x10-5 | 170 | ||
| GR-65x81 | 18 | 0.2 | 2 | + 0,7 -2,5 | 4500 | 900 | 2.3x10-5 | 280 |
