Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO 9001
Nomor model: GRC 20*32
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: negotiable
Kemasan rincian: Karton pengiriman pesawat pengiriman laut 0.08-0.17KG
Waktu pengiriman: 5-7 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |
Kopling poros bawah |
Bahan: |
Baja Aluminium |
Ukuran lubang: |
16-55mm |
Jaminan: |
12 bulan |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Bobot: |
0,013 KG |
Nama: |
Kopling poros bawah |
Bahan: |
Baja Aluminium |
Ukuran lubang: |
16-55mm |
Jaminan: |
12 bulan |
bahan elastomer: |
PA66 |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Bobot: |
0,013 KG |

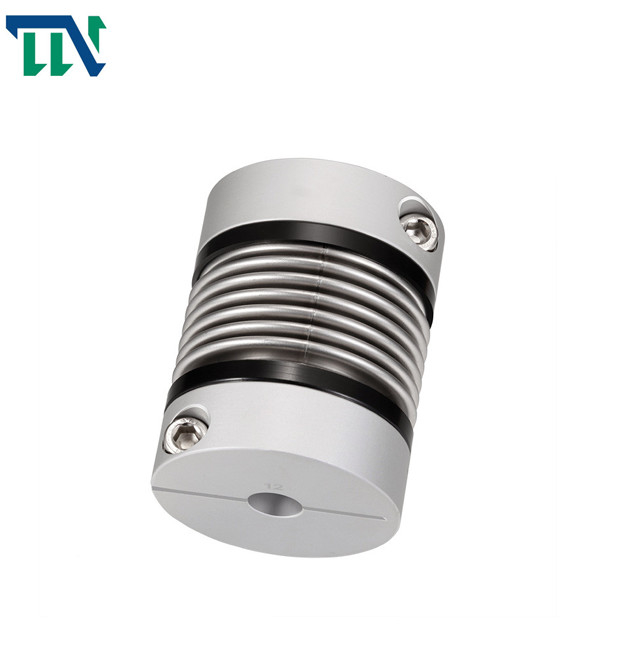

Steel Bellows Clamping Shaft Coupling Melangkah Untuk Encoder
Perkenalan produk
Kopling bellow menggunakan pipa berdinding tipis bergelombang (bellow) untuk secara langsung mengelas atau mengikat dengan dua kopling setengah untuk mentransmisikan gerakan.Kopling memiliki keunggulan struktur sederhana, dimensi keseluruhan kecil, pemrosesan dan pemasangan yang mudah, dan akurasi transmisi yang tinggi.Ini terutama digunakan dalam mesin presisi daya kecil dan mekanisme kontrol yang membutuhkan struktur kompak dan akurasi transmisi tinggi.
Elemen elastis dari kopling bellow adalah bellow logam presisi, yang dibagi menjadi seri fleksibel dan seri kaku.Seri fleksibel memiliki elastisitas tinggi dan sering digunakan dalam acara mikro seperti encoder dan sensor.Seri kaku terutama digunakan pada motor servo, peralatan mesin CNC (pusat permesinan) dan kesempatan lainnya.
Fitur Produk
> Bahannya adalah paduan aluminium, dan bellow tengah terbuat dari baja tahan karat dengan ketahanan korosi yang sangat baik
> Pengelasan laser digunakan antara bellow dan selongsong poros, dengan jarak bebas rotasi nol, cocok untuk rotasi maju dan mundur
> Struktur bellow dapat secara efektif mengkompensasi penyimpangan radial, sudut dan aksial
> Dirancang untuk motor stepper motor servo
> Metode pengikatan sekrup penjepit
Parameter Produk
Gambar Produk
Dimensi Produk
| parameter model | diameter lubang umum d1,d2 | D | L | L1 | L2 | L3 | N | F | M | mengencangkan sekrup torsi (NM) |
| GRC-16x27 | 4,5,6.6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6,35,7,8,9,9.525,10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 1.5 |
| GRC-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | 8.05 | 2.8 | 12.3 | 20.2 | 4,5 | M3 | 1.5 |
| GRC-25x37 | 6.6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4,5 | M3 | 1.5 |
| GRC-32x42 | 8,9,9.525,10,11,12,12,7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9.525,10,11,12,12,7,14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12,7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12,7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | 60.5 | 10.5 | M6 | 12 |
| parameter model | Nilai torsi (NM)* |
eksentrisitas yang diijinkan (mm)* |
sudut defleksi yang diijinkan (°)* |
deviasi aksial yang diijinkan (mm)* |
kecepatan maksimum rpm |
kekakuan torsi statis (NM/rad) |
momen inersia (Kg.M2) |
Bahan lengan poros | pengobatan permukaan | bobot (g) |
| GRC-16x27 | 0.8 | 0.1 | 1.5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Paduan aluminium kekuatan tinggi | Perawatan anodisasi | 8 |
| GRC-20x32 | 1.5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6,5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0.2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0.2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0.2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3,7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0.2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
