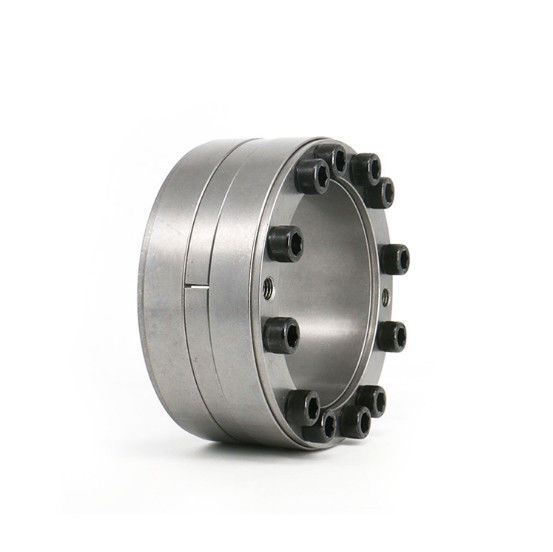

Penguncian perangkat tanpa kunci Z5-180*235 Penguncian listrik

Penguncian Perangkat tanpa Kunci Z5-180*235 Penguncian Perangkat Daya

Petunjuk perlindungan

1Setelah pemasangan, lapisi permukaan ujung yang terbuka dari perakitan penguncian dan kepala baut dengan noda minyak anti karat.permukaan ujung yang terbuka dari lengan penghubung ekspansi harus dilapisi dengan minyak anti karat secara teratur..

2Untuk penguncian yang harus bekerja di media korosif, perlindungan khusus (seperti menambahkan pelat penutup) harus diadopsi untuk mencegah penguncian berkarat.

Pemilihan rangkaian penguncian harus memenuhi persyaratan berikut:

A. Torsi transmisi: MT ≥ M

B. Kekuatan sumbu bantalan: ft ≥ FX

C. Kekuatan transmisi: ft ≥ f2x + (MD / 2x10-3) 2

D. Kekuatan radial bantalan: Pt ≥ FR / d1x103, dimana:

M ̄ torsi yang akan dikirim, kn · m;

FX ̄ kekuatan aksial yang harus ditanggung, kn;

FT ̄ kekuatan radial yang harus ditanggung, kn;

Torsi nominal dari MT ̄ penguncian, kn · m;

Kekuatan aksial nominal dari FT ̄ penguncian; KN;

d. diameter dalam dan lebar cincin dalam dari penguncian perakitan, mm;

Tekanan pada permukaan sendi antara Pt ̄ penguncian dan poros, N / mm2

Tindakan pencegahan dan penggunaan kembali

1Jika produk ini digunakan pada mesin angkat atau dimuat pada mesin, perangkat keselamatan harus diatur untuk memastikan keamanan.

2. Ini benar-benar dilarang untuk melepaskan baut di bawah beban.

Selama penggunaan kembali, penguncian dapat digunakan hanya setelah dikonfirmasi bahwa tidak ada kotoran, korosi dan kerusakan.9

Parameter Produk
