Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: Z16
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 2
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-7 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 1000 per bulan
Nomor model: |
Rakitan penguncian Z16 |
Bahan: |
Baja bantalan GCr15 |
bobot: |
0.25-100.3KG |
Diameter luar: |
47-710mm |
Ketebalan (Mm): |
60-155 |
Ukuran lubang: |
20-600mm |
Torsi (kNm: |
34-3215 |
Nomor model: |
Rakitan penguncian Z16 |
Bahan: |
Baja bantalan GCr15 |
bobot: |
0.25-100.3KG |
Diameter luar: |
47-710mm |
Ketebalan (Mm): |
60-155 |
Ukuran lubang: |
20-600mm |
Torsi (kNm: |
34-3215 |

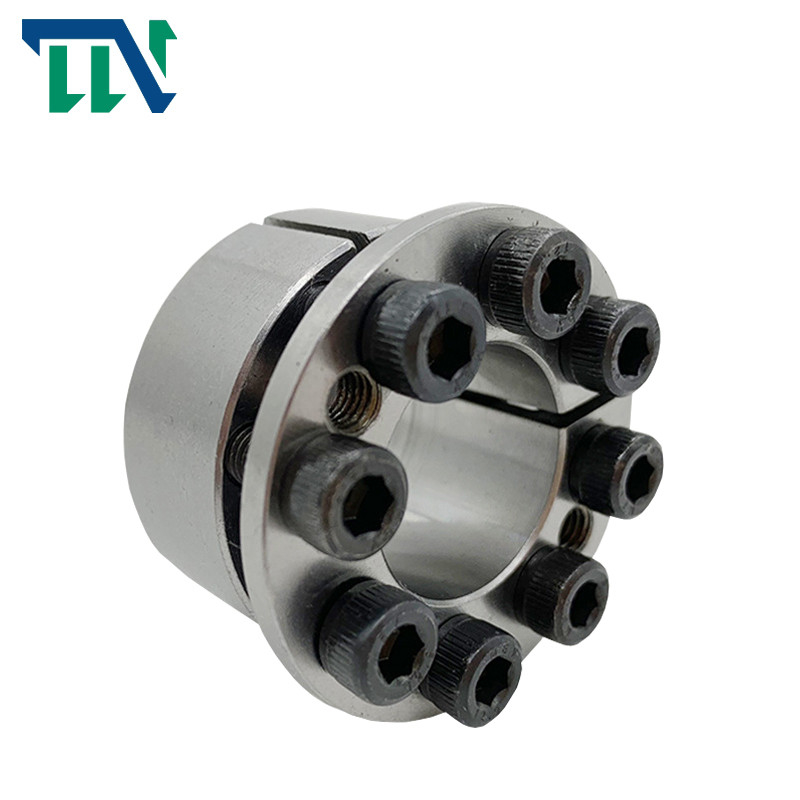

Z16 Keyless Locking Device Power Lock Assembly Clamping Untuk Mencetak
Fitur Produk
|
Model
|
Elemen Pengunci Z16
|
|
|
Ukuran Balap Dalam (mm)
|
20-600mm
|
|
|
Ukuran Balap Luar (mm)
|
47-710mm
|
|
|
Ketebalan (mm)
|
23-113mm
|
|
|
BERAT (kg)
|
0,25-104kg
|
|
Tujuan utama dari selongsong ekspansi adalah untuk menggantikan fungsi splines dan kunci tunggal, untuk mewujudkan hubungan antara bagian-bagian (seperti roda gigi, roda gila, katrol, dll.) dan poros untuk mengirimkan beban.
Saat digunakan, melalui aksi baut kekuatan tinggi, gaya penahan yang besar dihasilkan antara cincin bagian dalam dan poros, dan antara cincin luar dan hub.Ketika di bawah beban, torsi, gaya aksial, atau beban gabungan keduanya ditransmisikan oleh tekanan gabungan dari
selongsong ekspansi dan bagian-bagiannya serta gaya gesek yang menyertainya.
Metode instalasi
1. Pertama, bersihkan permukaan rakitan pengunci dan permukaan sambungan dari bagian yang terhubung, dan oleskan lapisan tipis minyak pelumas secara merata (tanpa aditif molibdenum disulfida atau silikon).
2. Dorong bagian yang terhubung ke poros untuk mencapai posisi yang ditentukan dalam desain.Pasang rakitan pengunci yang mengendurkan baut ke dalam ruang sambungan dengan mulus untuk mencegah kemiringan bagian yang tersambung, lalu kencangkan baut dengan tangan.
3. Kunci torsi harus digunakan untuk mengunci baut rakitan.Kencangkan baut secara diagonal, melintang dan merata, serta ikuti langkah-langkah berikut: (1) kencangkan dengan nilai 1/MA;(2) Kencangkan dengan nilai 1/2mA;(3) Kencangkan dengan nilai Ma;(4) Periksa semua baut dengan nilai Ma.
Parameter Produk
|
Diameter
|
Nilai beban
|
G (Kg)
|
|||||||
|
d
|
D
|
L1
|
L2
|
L3
|
L4
|
L5
|
Ft
|
gunung
|
|
|
20
|
47
|
20
|
17
|
23
|
29
|
3
|
0,28
|
28
|
0,26
|
|
22
|
47
|
20
|
17
|
23
|
29
|
3
|
0.31
|
28
|
0,25
|
|
24
|
50
|
20
|
17
|
23
|
29
|
3
|
0.34
|
28
|
0,28
|
|
25
|
50
|
20
|
17
|
23
|
29
|
3
|
0.35
|
28
|
0,3
|
|
28
|
55
|
20
|
17
|
23
|
29
|
3
|
0,52
|
37
|
0.32
|
|
30
|
55
|
20
|
17
|
23
|
29
|
3
|
0,56
|
37
|
0.31
|
|
35
|
60
|
20
|
17
|
23
|
29
|
3
|
0,74
|
42
|
0.34
|
|
40
|
65
|
20
|
17
|
23
|
29
|
3
|
0.93
|
46
|
0.38
|
|
45
|
75
|
24
|
20
|
28
|
36
|
4
|
1.56
|
69
|
0,64
|
|
50
|
80
|
24
|
20
|
28
|
36
|
4
|
2
|
78
|
0,69
|
|
55
|
85
|
24
|
20
|
28
|
36
|
4
|
2.4
|
86
|
0,75
|
|
60
|
90
|
24
|
20
|
28
|
36
|
4
|
2.6
|
86
|
0.8
|
|
65
|
95
|
24
|
20
|
28
|
36
|
4
|
3.4
|
104
|
0,85
|
|
70
|
110
|
29
|
24
|
34
|
44
|
5
|
4.8
|
137
|
1.56
|
|
75
|
115
|
29
|
24
|
34
|
44
|
5
|
5.15
|
137
|
1.65
|
|
80
|
120
|
29
|
24
|
34
|
44
|
5
|
6.05
|
151
|
1.73
|
|
85
|
125
|
29
|
24
|
34
|
44
|
5
|
7
|
164
|
1.83
|
|
90
|
130
|
29
|
24
|
34
|
44
|
5
|
7.4
|
164
|
1.91
|
|
95
|
135
|
29
|
24
|
34
|
44
|
5
|
7.8
|
164
|
1 99
|
|
100
|
145
|
33
|
28
|
38
|
50
|
5
|
10.3
|
207
|
2.68
|
|
110
|
1 55
|
33
|
28
|
38
|
50
|
5
|
11.4
|
207
|
2.9
|
|
120
|
1 65
|
33
|
28
|
38
|
50
|
5
|
15.8
|
263
|
3.1
|
|
130
|
1 80
|
38
|
33
|
43
|
55
|
5
|
19.5
|
301
|
4.25
|
|
140
|
1 90
|
38
|
33
|
43
|
55
|
5
|
21
|
301
|
4,5
|
|
150
|
200
|
38
|
33
|
43
|
55
|
5
|
25.4
|
338
|
4.8
|
|
160
|
21 0
|
38
|
33
|
43
|
55
|
5
|
30
|
376
|
5
|
|
170
|
225
|
43
|
38
|
49
|
63
|
5
|
35
|
412
|
6.8
|
|
180
|
235
|
43
|
38
|
49
|
63
|
5
|
41.8
|
464
|
7.1
|
|
190
|
250
|
51
|
46
|
57
|
71
|
5
|
51.4
|
541
|
9.6
|
|
200
|
260
|
51
|
46
|
57
|
71
|
5
|
62
|
619
|
10
|
|
220
|
285
|
55
|
50
|
61
|
77
|
5
|
78
|
714
|
12,7
|
|
240
|
305
|
55
|
50
|
61
|
77
|
5
|
92
|
770
|
13.8
|
|
260
|
325
|
55
|
50
|
61
|
77
|
5
|
112
|
860
|
14.8
|
|
280
|
355
|
65
|
60
|
73
|
91
|
5
|
145
|
1034
|
22.2
|
|
300
|
375
|
65
|
60
|
73
|
91
|
5
|
175
|
1164
|
23.6
|
|
320
|
405
|
77
|
72
|
85
|
105
|
5
|
242
|
1510
|
33.4
|
|
340
|
425
|
77
|
72
|
85
|
105
|
5
|
257
|
1510
|
35.3
|
|
360
|
455
|
89
|
84
|
99
|
121
|
5
|
338
|
1880
|
49
|
|
380
|
475
|
89
|
84
|
99
|
121
|
5
|
360
|
1890
|
51.5
|
|
400
|
495
|
89
|
84
|
99
|
121
|
5
|
439
|
2193
|
53.8
|
|
420
|
515
|
89
|
84
|
99
|
121
|
5
|
494
|
2350
|
56.3
|
|
440
|
545
|
101
|
96
|
113
|
137
|
5
|
566
|
2572
|
74.8
|
|
460
|
565
|
101
|
96
|
113
|
137
|
5
|
592
|
2572
|
77.8
|
|
480
|
585
|
101
|
96
|
113
|
137
|
5
|
617
|
2572
|
81
|
|
500
|
605
|
101
|
96
|
113
|
137
|
5
|
723
|
2893
|
84
|
|
520
|
630
|
101
|
96
|
113
|
137
|
5
|
752
|
2893
|
91.6
|
|
540
|
650
|
101
|
96
|
113
|
137
|
5
|
781
|
2893
|
94.7
|
|
560
|
670
|
101
|
96
|
113
|
137
|
5
|
900
|
3215
|
97.9
|
|
580
|
690
|
101
|
96
|
113
|
137
|
5
|
932
|
3215
|
101
|
|
600
|
710
|
101
|
96
|
113
|
137
|
5
|
964
|
3215
|
104
|
