Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO9001
Nomor model: Z17A
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 2
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-7 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 1000 per bulan
Nomor model: |
Rakitan penguncian Z17A |
Bahan: |
Baja bantalan GCr15 |
bobot: |
0.5-179.5KG |
Diameter luar: |
55-710mm |
Ketebalan (Mm): |
60-155 |
Ukuran lubang: |
30-600MM |
Torsi (kNm: |
64-1265 |
Nomor model: |
Rakitan penguncian Z17A |
Bahan: |
Baja bantalan GCr15 |
bobot: |
0.5-179.5KG |
Diameter luar: |
55-710mm |
Ketebalan (Mm): |
60-155 |
Ukuran lubang: |
30-600MM |
Torsi (kNm: |
64-1265 |

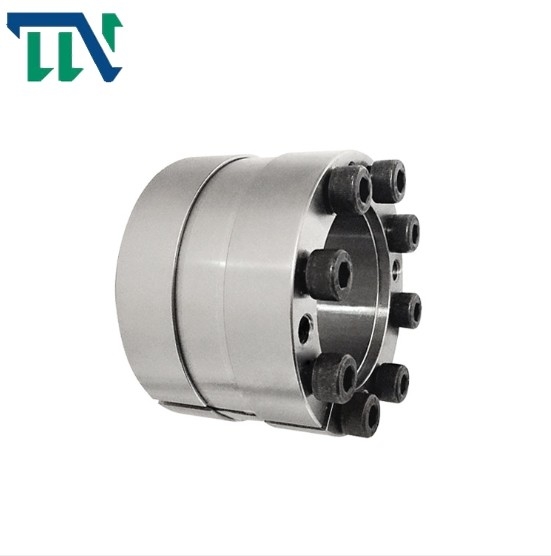

Z17 Rakitan Kunci Daya Perangkat Pengunci Tanpa Kunci
Fitur Produk
Ketika selongsong kopling ekspansi dipasang ke arah aksial, itu dapat dengan mudah menyesuaikan ukuran posisi yang diperlukan dari arah aksial dan
posisi relatif dari bagian-bagian tanpa fiksasi aksial.Dengan perluasan cakupan aplikasi, semua jenis koneksi kompleks terbentuk di
mesin dapat diganti dengan ekspansi khusus dan lengan kopling ketat.Sederhanakan struktur transmisi atau menjadi bagian integral dari komponen mekanis, seperti kopling diafragma bebas-balik.
Sifat mekanis dari sekrup perakitan pengunci Z17 I. petunjuk penggunaan
1. Harap baca instruksi ini dengan seksama sebelum digunakan;
2. Konfirmasikan apakah produk saat ini konsisten dengan model mesin yang dikonfigurasi;
3. Aditif yang mengandung molibdenum atau silikon tidak boleh digunakan dalam komponen rakitan pengunci;
4. Tingkat kinerja yang ditentukan dari produk ini adalah 1.2 baut Grade 9 harus diganti dengan baut lain;
5. Produk ini tidak memiliki fungsi pemosisian tengah.Jika Anda membutuhkan fungsi ini, silakan rancang sendiri di hub roda;
6. Jangan mengetuk secara paksa selama pemasangan rakitan penguncian;
7. Toleransi pemilihan poros dan hub adalah H8 / H8;
Parameter Produk
|
基 本 尺 寸 dimensi dasar |
六 角 baut berkepala segi enam internal |
额定 负荷 Nilai beban |
Pf (N/mm2) |
G
(kg) |
||||||||
| d | D | L1 | L2 | L3 | L4 |
规 格 ukuran |
数 量 jumlah |
MA N·m |
Ft(kN) |
Mt(kN·m) |
||
| mm | ||||||||||||
| 30 | 55 | 6 | 60 | 0.9 | 132 | 0,5 | ||||||
| 35 | 60 | 40 | 17 | 46 | 52 | M6 | 7 | 17 | 71 | 1.25 | 135 | 0.6 |
| 40 | 65 | 8 | 75 | 1.5 | 124 | 0,7 | ||||||
| 45 | 75 | 6 | 112 | 2.5 | 136 | 1.1 | ||||||
| 50 | 80 | 7 | 120 | 3.0 | 132 | 1.2 | ||||||
| 55 | 85 | 48 | 20 | 56 | 64 | M8 | 8 | 41 | 138 | 3.8 | 138 | 1.3 |
| 60 | 90 | 8 | 143 | 4.3 | 127 | 1.4 | ||||||
| 65 | 95 | 9 | 162 | 5.3 | 132 | 1.5 | ||||||
| 70 | 110 | 8 | 219 | 7.6 | 143 | 2.6 | ||||||
| 75 | 115 | 8 | 219 | 8.2 | 134 | 2.8 | ||||||
|
80 85 |
120 125 |
58 | 24 | 68 | 78 | M10 |
8 9 |
83 |
219 240 |
8.7 10.4 |
125 133 |
2.9 3.1 |
| 90 | 130 | 10 | 274 | 12.3 | 139 | 3.2 | ||||||
| 95 | 135 | 10 | 274 | 13.0 | 132 | 3.3 | ||||||
| 100 | 145 | 8 | 301 | 15.0 | 121 | 4,5 | ||||||
| 110 | 155 | 66 | 28 | 76 | 88 | 9 | 338 | 18.6 | 123 | 4.9 | ||
| 120 | 165 | 10 | 376 | 22,5 | 126 | 5.3 | ||||||
| 130 | 180 | M12 | 12 | 145 | 451 | 29.3 | 121 | 7.3 | ||||
|
140 150 |
190 200 |
76 | 33 | 86 | 98 |
12 14 |
451 526 |
31.5 39.4 |
112 122 |
7.8 8.2 |
||
| 160 | 210 | 15 | 563 | 45.0 | 123 | 8.7 | ||||||
| 170 | 225 | 86 | 38 | 98 | 112 | 12 | 619 | 52.5 | 112 | 11.6 | ||
| 180 | 235 | M14 | 14 | 230 | 722 | 64.9 | 124 | 12.2 | ||||
| 190 | 250 | 102 | 46 | 114 | 126 | 16 | 825 | 78.3 | 113 | 16.7 | ||
| 200 | 260 | 18 | 925 | 92,7 | 121 | 17.4 | ||||||
| 220 | 285 | 16 | 1146 | 126.0 | 126 | 22.3 | ||||||
| 240 | 305 | 110 | 50 | 122 | 138 | M16 | 16 | 355 | 1146 | 13.50 | 115 | 24.1 |
| 260 | 325 | 18 | 1289 | 167.6 | 120 | 25.8 | ||||||
| 280 | 355 | 130 | 60 | 145 | 164 | M18 | 18 | 485 | 1552 | 217.0 | 113 | 38.2 |
| 300 | 375 | 20 | 1724 | 258.5 | 117 | 40.6 | ||||||
| 320 | 405 | 154 | 72 | 170 | 190 | M20 | 20 | 690 | 2236 | 357,8 | 120 | 58.6 |
| 340 | 425 | 380,0 | 113 | 61.8 | ||||||||
| 360 | 455 | 20 | 2784 | 501.0 | 115 | 85.0 | ||||||
|
380 400 |
475 495 |
178 | 84 | 198 | 220 | M22 |
21 24 |
930 |
2923 2923 |
555.0 584.0 |
115 109 |
87.2 93.4 |
| 420 | 515 | 24 | 3132 | 657.0 | 111 | 97,5 | ||||||
|
440 460 480 500 520 540 560 580 600 |
545 565 585 605 630 650 670 670 710 |
202 |
96 |
226 |
250 |
M24 |
24 24 24 28 28 28 30 30 |
1200 |
3617 3617 3617 3940 3940 3940 4219 4219 4219 |
795.0 831.0 868.0 985.0 1024.0 1063.0 1181.0 1224.0 1266.0 |
108 103 99 104 100 96 100 96 92 |
128.9 134.1 139.3 144.5 157.6 163.1 168.6 174.0 179.5 |
