Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: Z13
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 2
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-7 hari kerja
Menyediakan kemampuan: 1000 per bulan
Nomor model: |
Rakitan penguncian Z13 |
Bahan: |
Baja bantalan GCr15 |
bobot: |
0,5-10,66KG |
Diameter luar: |
47-235mm |
Ketebalan (Mm): |
60-155 |
Ukuran lubang: |
20-180 mm |
Torsi (kNm: |
0,5-66 |
Nomor model: |
Rakitan penguncian Z13 |
Bahan: |
Baja bantalan GCr15 |
bobot: |
0,5-10,66KG |
Diameter luar: |
47-235mm |
Ketebalan (Mm): |
60-155 |
Ukuran lubang: |
20-180 mm |
Torsi (kNm: |
0,5-66 |

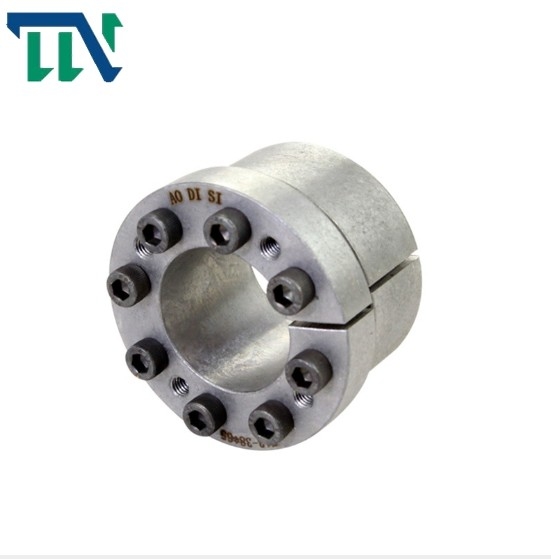

Z13 Rakitan Penguncian Terlaris, Poros Pengunci RLK302
Fitur Produk
| Model | Elemen Penjepit Kerucut Z13 | |
| Tekanan pada Poros (N/mm2) | 120 | |
| Tekanan pada Hub (N/mm2) | 92-108 | |
| Nilai Beban (kN.m) | Memaksa | 54-270 |
| torsi | 0.54-13.3 | |
| Ukuran Balap Dalam (mm) | 20-100 | |
| Ukuran Balap Luar (mm) | 47-145 | |
| Ketebalan (mm) | 48-77 | |
| Berat (Kg) | 0,51-4,62 | |
Keuntungan
Model yang paling banyak digunakan dengan ukuran penuh
Transmisi torsi tinggi
Setelah mengencangkan, hub dapat bergerak secara aksial
Locking Assembly adalah jenis koneksi baru.Itu bergantung pada pengetatan baut kekuatan tinggi untuk menghasilkan tekanan positif antara rakitan Penguncian dan poros atau antara permukaan rumahan, yang disertai dengan gesekan dan perangkat sambungan tanpa kunci yang mewujudkan transmisi beban.Ini memiliki banyak keunggulan dan karakteristik unik dibandingkan dengan metode koneksi mekanis tradisional pada umumnya
interferensi tanpa ikatan dan ikatan
Changzhou TIANNIU Transmisi Equipment Co, Ltd (Changzhou TIANNIU Clutch Factory) adalah pemasok bantalan kopling satu arah profesional, produk utamanya adalah kopling elektromagnetik mikro, kopling pembatas torsi, kopling poros geser, kopling poros baling-baling fleksibel, perakitan pengunci dan kopling poros, dll.
Kami telah berada di Sprag Clutch Bearing dan kopling industri bantalan satu arah selama lebih dari 10 tahun, bertahan dalam prinsip bisnis produk yang disesuaikan dengan persyaratan dari klien. Kami melayani melalui mendengarkan pelanggan kami, menerapkan inovasi dan membangun dengan keahlian untuk memenuhi semua kebutuhan mereka
Parameter Produk
|
基 本 尺 寸 dimensi dasar |
baut kepala segi enam internal |
额 定 负 荷 Nilai beban |
MA
(N·m) |
Pf (N/mm2) |
G
(kg) |
||||||||
| d | D | L1 | L2 | L3 | L4 | D1 |
规 格 ukuran |
数 量 jumlah |
Ft(kN) | Mt(kN·m) | |||
| mm | |||||||||||||
| 20 | 47 | 53 | 0,54 | 276 | 0,51 | ||||||||
| 22 | 47 | 53 | 0.6 | 253 | 0,53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0,65 0.68 |
14 |
230 222 |
0,55 0.62 |
| 28 | 55 | 61 | 0,76 | 198 | 0,65 | ||||||||
| 30 | 55 | 61 | 0.82 | 186 | 0,70 | ||||||||
| 32 | 60 | 66 | 1.31 | 261 | 0,80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1.44 1.56 |
14 |
240 220 |
0,81 0,90 |
| 40 | 65 | 71 | 1.64 | 209 | 1.33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2.13 | 213 | 1.24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2.28 | 199 | 1.35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2.43 | 186 | 1.41 | ||||||
| 50 | 80 | 59 | 51 | 34.4 | 30 | 86 | M8 | 6 | 101 | 2.53 | 41 | 179 | 1.44 |
| 55 | 85 | 91 | 9 | 152 | 4.18 | 244 | 1.45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4.56 | 224 | 1.55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4.94 | 206 | 1.67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6.5 | 176 | 2.61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7.0 | 165 | 2.75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 8 |
186 213 |
7.4 9.0 |
83 |
153 165 |
2.89 3.04 |
| 90 | 130 | 137 | 8 | 213 | 9.6 | 157 | 3.18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12.6 | 185 | 3.33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13.3 | 153 | 4.62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 8 |
270 309 |
14.7 18.4 |
145 |
140 147 |
5.00 5.37 |
| 130 | 180 | 188 | 10 | 388 | 25.1 | 171 | 6.46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40.5 | 213 | 7.73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47.0 | 217 | 8.21 | ||||||
| 160 | 210 | 87,5 | 73.5 | 58.5 | 51 | 219 | M14 | 13 | 692 | 54.3 | 230 | 220 | 8.64 |
| 170 | 225 | 234 | 14 | 746 | 63.0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66.0 | 212 | 10.66 | ||||||
