Penguncian tanpa kunci Z8-65*95 Perangkat penguncian untuk mesin pertambangan

Brand Name:	Tianniu
Model Number:	Z8
MOQ:	2
harga:	negotiable
Delivery Time:	5-7 hari kerja
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Tempat asal:

Cina

Sertifikasi:

ISO-9001

Nomor model:

Penguncian Z8

Bahan:

Baja Bantalan GCr15

Berat badan:

0.25-61KG

Diameter luar:

47-495mm

Ketebalan (mm):

37-77

Ukuran Lubang:

20-400mm

Torsi (kNm:

162-45000

Kemasan rincian:

Karton melalui pengiriman laut dengan pesawat terbang

Menyediakan kemampuan:

1000 PER BULAN

Menyoroti:

Perangkat penguncian Z8

Perangkat penguncian 65x95

Mesin penambangan tanpa kunci kunci

Product Description

Perangkat penguncian tanpa kunci Z8-65*95

Fitur Produk

Perusahaan kami Tianniu memulai penelitian dan pengembangan komprehensif dari berbagai lengan ekspansi standar ini pada tahun 1987.

Setelah hampir 20 tahun praktek, kami telah menyelesaikan pengembangan semua jenis lengan ekspansi dalam standar ini.

Dan dipromosikan ke tekstil, kemasan, makanan, industri ringan, metalurgi, pembuatan kertas, percetakan, alat mesin, pusat mesin, alat mesin menempa,dan mesin metalurgi dan mesin umum dan mesin lainnya, mendapat reputasi yang baik, dan mempromosikan industri mesin produk keterampilan meningkat.

Dan dapat mengembangkan non-standar Locking Assembly sesuai dengan kebutuhan khusus pengguna.

Perangkat penguncian digunakan secara luas dalam:

Mesin pertambangan, mesin metalurgi, mesin kemasan, mesin tembakau, mesin tekstil, mesin percetakan, mesin penempaan, mesin tekniksemua jenis mesin alat dan mesin yang dapat ditukar.

Misalnya: tali pinggang, roda gigi, gigi, baling-baling, kipas besar dan kecil, blower atau koneksi langsung dengan poros dan hub dan koneksi transmisi lainnya

Parameter Produk

Dimensi dasar						Bolt dengan kepala heksagon internal		Beban nominal		Pf (N/mm2)	M_A (N·m)	G (kg)
d	D	L	L₀	L₁	L₂	ukuran	Qty	F₁(kN)	M_t(kN·m)
mm
20	47	17	22	28	34	M6 × 20	5	30	0.29	220	17	0.25
22									0.32	200		0.26
24	50								0.37	200		0.27
25							6	36	0.45	215		0.28
28	55								0.5	200		0.32
30									0.54	219		0.34
32	60						8	48	0.77	215		0.35
35									0.84	190		0.37
38	65								0.91	195		0.38
40									0.96	190		0.40
45	75	20	25	33	41	M8 × 25	7	77	1.75	230	41	0.63
50	80								1.93	210		0.68
55	85						8	88	2.45	215		0.73
60	90								2.7	190		0.78
63	95						9	100	3.18	205		0.83
65									3.25	200		0.89

基本尺寸 Dimensi dasar						Dalam enam sudut sekrup internal hexagon kepala baut		额定负荷 Beban nominal		Pf (N/mm2)	M_A (N·m)	G (kg)
d	D	L	L₀	L₁	L₂	规格 ukuran	Jumlah Qty	F₁(kN)	M_t(kN·m)
mm						规格 ukuran	Jumlah Qty	F₁(kN)	M_t(kN·m)
70	110	24	30	40	50	M10 × 30	8	141	5	220	83	1.33
75	115						8	141	5.25	200		1.4
80	120						8	141	5.6	190		1.48
85	125						9	159	6.75	190		1.55
90	130						9	159	7.1	200		1.63
95	135						10	176	8.35	190		1.7
100	145	26	32	44	56	M12 × 30	8	205	10.3	210	145	2.6
110	155						8	205	11.25	190		2.8
120	165						9	231	13.9	210		3
130	180	34	40	52	64		12	308	20.0	190		4.6
140	190			54	68	M14×40	9	317	22.25	180	230	4.9
150	200						10	352	26.3	190		5.2
160	210						11	387	31	190		5.5
170	225	44	50	64	78		12	422	35.9	150		7.75
180	235						12	422	38	145		8.15
190	250						15	528	50.1	170		9.5
200	260						15	528	52.8	160		9.9
220	285	50	56	72	88	M16×40	12	587	64.5	145	355	13.4
240	305						15	734	88	165		14.3
260	325						18	880	114	180		15.5
280	355	60	66	84	102	M18×50	16	948	132	150	485	22.9
300	375	60	66	84	102	M18×50	18	1059	159	160	485	24.4
320	405	74	81	101	121	M20×50	18	1374	220	150	690	36.1
340	425	74	81	101	121	M20×50	21	1603	272.5	175	690	38.4
360	455	86	94	116	138	M22×60	18	1710	308	140	930	46.2
380	475						21	1995	379	155		55
400	495						21	1995	399	150		61

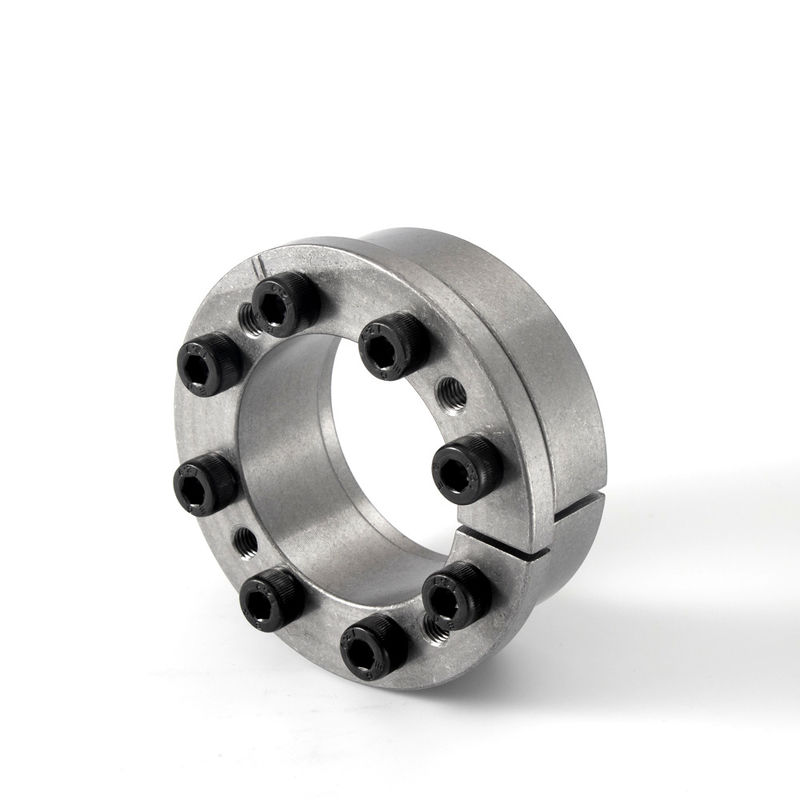

Penguncian tanpa kunci Z8-65*95 Perangkat penguncian untuk mesin pertambangan 0
