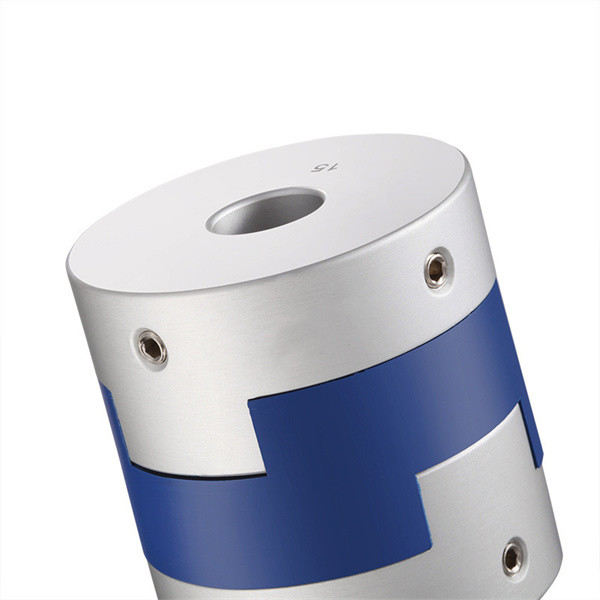

GH-25*28 Series Oldham Shaft Coupling untuk Otomasi Industri

Name: GH-25*28 Series Oldham Shaft Coupling untuk Otomasi Industri
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: GH Series
Price: 149.10 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	GH Series
MOQ:	2 buah
Delivery Time:	5-10 hari kerja

Detail Information

Product Description

Detail Information

Place of Origin:

China

Torsi:

0,7-10,5 Nm

Berat badan:

6-445 gram

Warna:

Perak

Diameter Bor:

4-40 Mm

Bahan:

Aluminium

Diameter luar:

16-70 mm

Kecepatan maksimum:

2500-9000 rpm

Panjang:

18-77 Mm

Kemasan rincian:

Karton melalui pengiriman laut dengan pesawat terbang

Menyediakan kemampuan:

10.000 per bulan

Menyoroti:

Otomatisasi Oldham Shaft Coupling

GH Series Oldham Coupling

GH 25x28 Oldham Shaft Coupling

Product Description

Deskripsi produk:

Oldham Shaft Coupling

Oldham Shaft Coupling, juga dikenal sebagai Oldham Disc Coupling, adalah jenis Shaft Drive Coupling yang dirancang untuk memberikan kinerja superior dalam aplikasi dinamis.Kopling ini ditandai dengan bobotnya yang ringan, struktur yang tahan lama dan dimensi yang tepat. Ini memiliki rentang berat 6-445 G, diameter lubang 4-40 mm dan kecepatan maksimum 2500-9000 RPM. Warnanya perak memastikan tampilan yang ramping dan modern.

Oldham Shaft Coupling diciptakan untuk memenuhi persyaratan yang paling menuntut dari industri.kekuatan tinggi dan ketahanan korosi membuatnya cocok untuk berbagai aplikasiHal ini juga dirancang untuk memberikan damping getaran yang sangat baik, kebisingan rendah dan umur panjang.

Oldham Shaft Coupling adalah pilihan yang sempurna untuk aplikasi yang membutuhkan kinerja dan keandalan yang superior.Warna peraknya dan konstruksi ringan membuatnya menjadi pilihan yang bagus untuk aplikasi industri dan konsumen.

Fitur:

Nama produk: Oldham Shaft Coupling
Bahan: Aluminium
Diameter lubang: 4-40 mm
Kecepatan maksimum: 2500-9000 rpm
Torsi: 0,7-10,5 Nm

Parameter teknis:

GH-25*28 Series Oldham Shaft Coupling untuk Otomasi Industri 0

Parameter model	diameter lubang umum d1,d2	ΦD	L	LF	LP	F	M	torsi sekrup penggaris (N.M)
GH-16X18	4,5,6,6.35,7,8	16	18	7.1	11.6	3.55	M3	0.7
GH-20X25	5,6,6.35,7,8,9,9.525	20	25	9.1	12.7	4.55	M4	1.7
GH-25X28	5,6,6.35,8,9,9.525,10,11,12,14	25	28	11.7	16.65	5.58	M4	1.7
GH-32x33	5,6,8,9,9.525,10,11,12,12.7,14,15,16	32	33	14	19.5	7	M4	1.7
GH-40X35	8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20	40	35	15.5	18.4	7.75	M4	1.7
GH-45X46	8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22	45	46	21.5	18.4	9	M5	4
GH-50X38	10,12,12.7,14,15,16,17,18,19,20,22,24,25	50	38	16.5	15	8.25	M5	4
GH-55X57	10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17.5	10.5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17.5	10.5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36.5	25	13.5	M8	10.5

Parameter model	Torsi nominal (N.M) *	eksentrisitas yang diizinkan (mm) *	sudut defleksi yang diizinkan (°) *	Penyimpangan aksial yang diizinkan (mm) *	kecepatan maksimum rpm	kaku torsi statis (N.M/rad)	momen inersia (Kg.M2)	Bahan lengan poros	Bahan pecahan peluru	Pengolahan permukaan	berat badan (g)
GH-16X18	0.7	0.8	3	± 0.2	9000	30	3.3x10-7	Paduan aluminium kekuatan tinggi	P A 6 6	Pengolahan anodisasi	6
GH-20X25	1.2	1.2	3	± 0.2	7000	58	1.1x10-6				18
GH-25X28	2	1.6	3	± 0.2	6000	130	3.1x10-6				25
GH-32x33	4.5	2	3	± 0.2	4800	270	9.6x10-6				44
GH-40X35	9	2.4	3	± 0.2	3600	520	2.3x10-5				81
GH-45X46	12	2.8	3	± 0.2	3500	560	3.8x10-5				136
GH-50X38	19	2.6	3	± 0.2	3000	800	1.8x10-4				142
GH-55X57	22	3.3	3	± 0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	± 0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3.8	3	± 0.2	2500	1260	3.9x10-4				445

Parameter	Spesifikasi
Nama produk	Oldham Shaft Coupling
Berat badan	6-445 G
Torsi	0.7-10.5 N.m
Tipe pemasangan	Set Sekrup
Diameter luar	16-70 mm
Bahan	Aluminium
Warna	Perak
Diameter Bor	4-40 mm
Kecepatan maksimum	2500-9000 rpm
Panjang	18-77 mm
Jenis	Hubungan poros rotasi, Hubungan poros penggerak

Aplikasi:

Tianniu GH Series Oldham Shaft Coupling adalah solusi yang hemat biaya dan dapat diandalkan untuk menghubungkan dua poros dalam sistem penggerak.yang ringan namun tahan lama dan tahan korosiKopling ini dirancang untuk menyediakan penyelarasan poros yang aman dan akurat dan mengurangi getaran.membuatnya cocok untuk berbagai aplikasi. Mudah dipasang dengan jenis pemasangan sekrup yang ditetapkan, dan sangat cocok untuk drive poros berkecepatan tinggi, seperti di konveyor, pompa, kompresor, dan motor.juga cocok untuk ruang sempit. Tianniu GH Series Oldham Shaft Coupling adalah pilihan yang ideal bagi mereka yang mencari kinerja kopling drive poros yang andal.

Kemasan dan Pengiriman:

Pengemasan dan Pengiriman Oldham Shaft Coupling:

Kopling poros Oldham biasanya dikirim dalam kantong plastik, kotak karton atau peti kayu.Mereka pertama kali dibungkus dengan bungkus gelembung dan kemudian dikemas dalam wadah yang sesuaiUntuk perlindungan tambahan, kemasan dapat disegel dengan pita tahan peretasan.

GH-25*28 Series Oldham Shaft Coupling untuk Otomasi Industri 1
