Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO 9001
Nomor model: GHC 20*22
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: Perundingan
Harga: Negotiation
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-7 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |
Kopling poros Oldham |
Bahan: |
Baja Aluminium |
diameter dalam: |
16-70mm |
Model: |
seri GHC |
Struktur: |
Jenis Penjepit Oldham |
Jaminan: |
12 bulan |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Fleksibel atau Kaku: |
Fleksibel |
Nama: |
Kopling poros Oldham |
Bahan: |
Baja Aluminium |
diameter dalam: |
16-70mm |
Model: |
seri GHC |
Struktur: |
Jenis Penjepit Oldham |
Jaminan: |
12 bulan |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Fleksibel atau Kaku: |
Fleksibel |

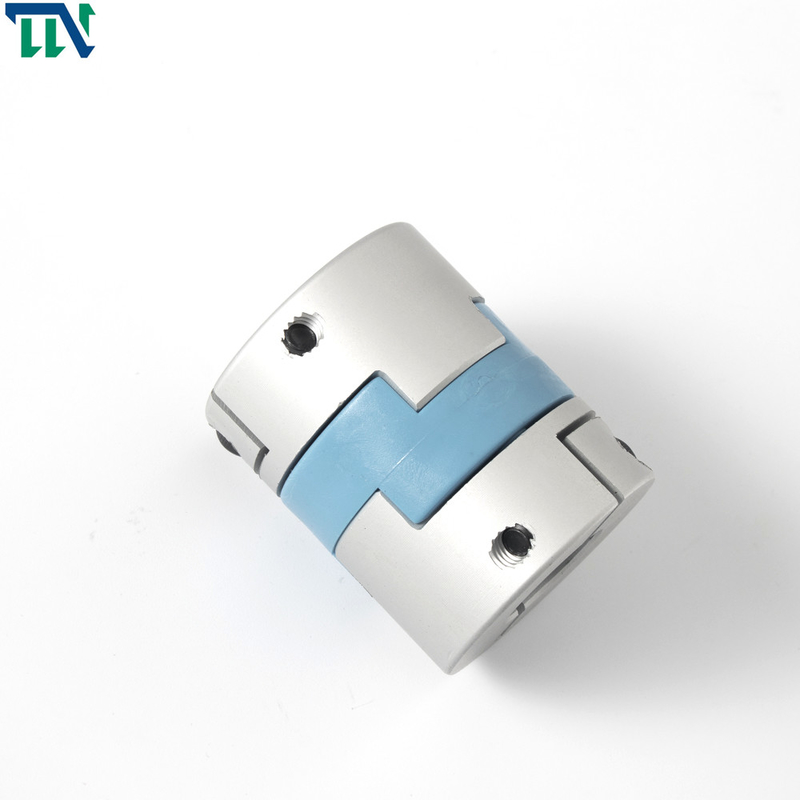

GHC 32X45 Fleksibel Oldham Clamping Shaft Cross Slider Coupling Untuk Mekanisme
Pengenalan Produk
Kopling poros tipe Oldham dirancang untuk menjepit secara merata di sekitar poros dan memberikan retensi yang lebih besar daripada kopling sekrup tetap tanpa merusak poros.Kemudian kencangkan sekrup penjepit untuk mengencangkan.Ini adalah kopling Oldham.Kami adalah manufaktur yang memproduksi semua jenis kopling poros.Kopling yang disesuaikan juga dapat diterima.
bentuknya ringan dan nyaman untuk dipasang, yang menghemat waktu untuk pemrosesan dan produksi perusahaan.Kedua, tahan terhadap korosi minyak dan dapat diisolasi secara elektrik.Tersedia elastomer slider yang berbeda.Geser antara lengan poros dan bagian tengah dapat memungkinkan penyimpangan radial dan sudut yang besar.Desain benjolan khusus di tengah dapat memainkan peran pendukung dan memungkinkan penyimpangan sudut yang besar tanpa momen lentur, sehingga meminimalkan beban aksial
Keuntungan dari kopling Oldham:
Pertama-tama, bentuknya ringan dan mudah dipasang, yang menghemat waktu untuk pemrosesan dan produksi perusahaan.Kedua, tahan terhadap korosi minyak dan dapat diisolasi secara elektrik.Tersedia elastomer slider yang berbeda.Geser antara bushing dan bagian tengah dapat mentolerir penyimpangan radial dan sudut yang besar.Penyimpangan sudut tidak menghasilkan momen lentur, sehingga beban aksial diminimalkan.
Kedua, strukturnya sederhana, rentang ukurannya lebar, momen inersianya kecil, penggunaannya nyaman, dan nyaman untuk inspeksi visual.Ketahanan korosi oli yang unggul dan insulasi listrik meminimalkan beban aksial yang disebabkan oleh ketidaksejajaran, dan geser antara bushing dan tengah dapat mentolerir ketidaksejajaran radial dan sudut yang besar.
Dibandingkan dengan kopling lain, pertama-tama, bentuknya terlihat sangat ringan, dan hal semacam ini adalah yang paling menarik perhatian, dan penggeser silang di tengah memiliki warna berbeda untuk Anda pilih, dan juga mudah dipasang .Hal ini tidak merepotkan.Hal terbesar adalah dapat menghemat perawatan dan pada saat yang sama, juga dapat diisolasi dari listrik, anti-fouling dan anti-korosi, dan masa pakainya relatif lama.Ini adalah kopling yang sangat ekonomis dan cocok
Selamat datang untuk menghubungi kami untuk informasi lebih lanjut!
Parameter Produk
Gambar Produksi
Lembar Data Produksi
| parameter model | diameter lubang umum d1,d2 | D | L | LF | LP | F | M | mengencangkan sekrup torsi (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12,7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12,7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12,7,14,15,16 | 32 | 45 | 20 | 19.5 | 4,5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12,7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12,7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12,7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| parameter model | Nilai torsi (NM)* |
eksentrisitas yang diijinkan (mm)* |
sudut defleksi yang diijinkan (°)* |
deviasi aksial yang diijinkan (mm)* |
kecepatan maksimum rpm |
kekakuan torsi statis (NM/rad) |
momen inersia (Kg.M2) |
Bahan lengan poros | Bahan pecahan peluru | pengobatan permukaan | bobot (g) |
| GHC-16X21 | 0,7 | 0.8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Paduan aluminium kekuatan tinggi | PA 6 6 | Perawatan anodisasi | 8 |
| GHC-16X30 | 0,7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1,3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1,5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4,5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ±0.2 | 4500 | 270 | 1,3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 1,5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4,5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1,3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3,5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
