Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: seri GH
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: Perundingan
Harga: Negotiation
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-7 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |
Kopling poros Oldham |
Bahan: |
Baja Aluminium |
diameter dalam: |
16-70mm |
Model: |
seri GH |
Struktur: |
Kopling poros Oldham |
Jaminan: |
12 bulan |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Fleksibel atau Kaku: |
Fleksibel |
Nama: |
Kopling poros Oldham |
Bahan: |
Baja Aluminium |
diameter dalam: |
16-70mm |
Model: |
seri GH |
Struktur: |
Kopling poros Oldham |
Jaminan: |
12 bulan |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Fleksibel atau Kaku: |
Fleksibel |

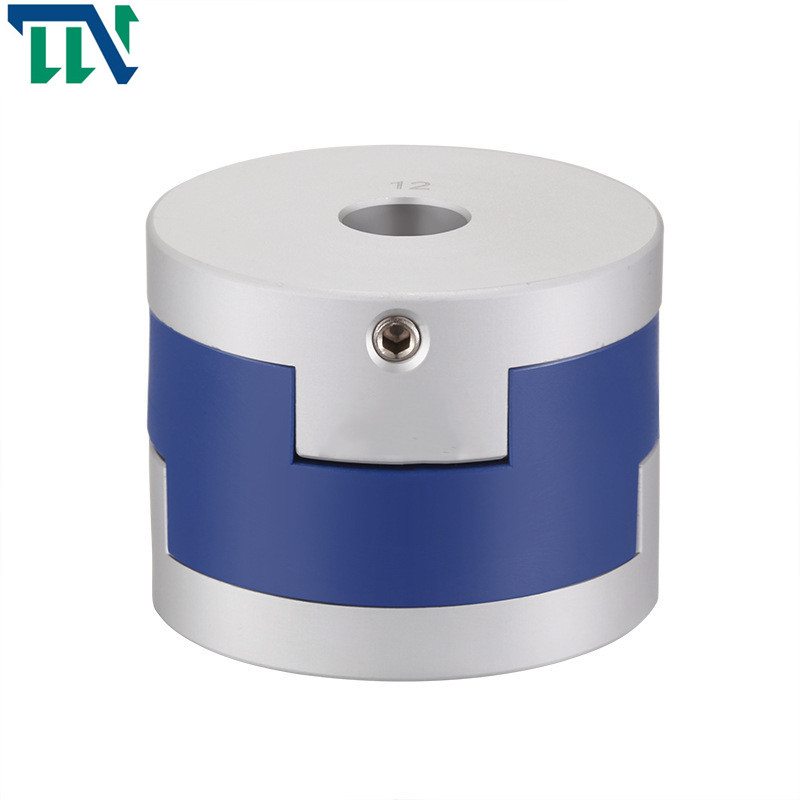

5 - 14mm Inner Bore Oldham Shaft Coupling Untuk Pabrik Manufaktur
Pengenalan Produk
Kopling poros tipe Oldham dirancang untuk menjepit secara merata di sekitar poros dan memberikan retensi yang lebih besar daripada kopling sekrup tetap tanpa merusak poros.Kemudian kencangkan sekrup penjepit untuk mengencangkan.Ini adalah kopling Oldham
Fitur Produk
> Kopling poros Oldham Merek Tianniu menggunakan bahan koloid yang diimpor PA66, yang memiliki ketahanan aus yang baik, ketahanan korosi dan isolasi listrik
>Penggunaan kopling poros Oldham Merek Tianniudesain geser dapat mengkompensasi penyimpangan radial dan sudut lebih efektif
>Penggunaan kopling poros Oldham Merek Tianniudesain yang dapat dilepas, mudah dipasang
>Kopling poros Oldham Merek Tianniumetode pengikatan sekrup penjepit
Changzhou Tianniu Factory adalah produsen profesional kopling prem, kopling kaku, kopling universal, kopling geser silang, kopling belitan, kopling bellow, kopling membran ganda dan produk lainnya.Perusahaan pengolahan memiliki sistem manajemen mutu yang lengkap dan ilmiah.
Parameter Produk
Gambar Produksi
Lembar Data Produksi
| parameter model | diameter lubang umum d1,d2 | D | L | LF | LP | F | M | mengencangkan sekrup torsi (NM) |
| GH-16X18 | 4,5,6.6,6.35,7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0,7 |
| GH-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12,7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16.65 | 5.58 | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12,7,14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525,10,11,12,12,7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525,10,11,12,7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12,7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16,5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12,7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | 8.4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36,5 | 25 | 13.5 | M8 | 10.5 |
| parameter model | Nilai torsi (NM)* |
eksentrisitas yang diijinkan (mm)* |
sudut defleksi yang diijinkan (°)* |
deviasi aksial yang diijinkan (mm)* |
kecepatan maksimum rpm |
kekakuan torsi statis (NM/rad) |
momen inersia (Kg.M2) |
Bahan lengan poros | Bahan pecahan peluru | pengobatan permukaan | bobot (g) |
| GH-16X18 | 0,7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | Paduan aluminium kekuatan tinggi | PA 6 6 | Perawatan anodisasi | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 9,6x10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ±0.2 | 3500 | 560 | 3,8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1,8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ±0.2 | 2500 | 1260 | 3,9x10-4 | 445 |
