Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO 9001
Nomor model: GHC 32*45
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: Perundingan
Harga: Negotiation
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-7 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |
Kopling poros Oldham |
Bahan: |
Baja Aluminium |
diameter dalam: |
16-70mm |
Model: |
seri GHC |
Struktur: |
Jenis Penjepit Oldham |
Jaminan: |
12 bulan |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Fleksibel atau Kaku: |
Fleksibel |
Nama: |
Kopling poros Oldham |
Bahan: |
Baja Aluminium |
diameter dalam: |
16-70mm |
Model: |
seri GHC |
Struktur: |
Jenis Penjepit Oldham |
Jaminan: |
12 bulan |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Fleksibel atau Kaku: |
Fleksibel |

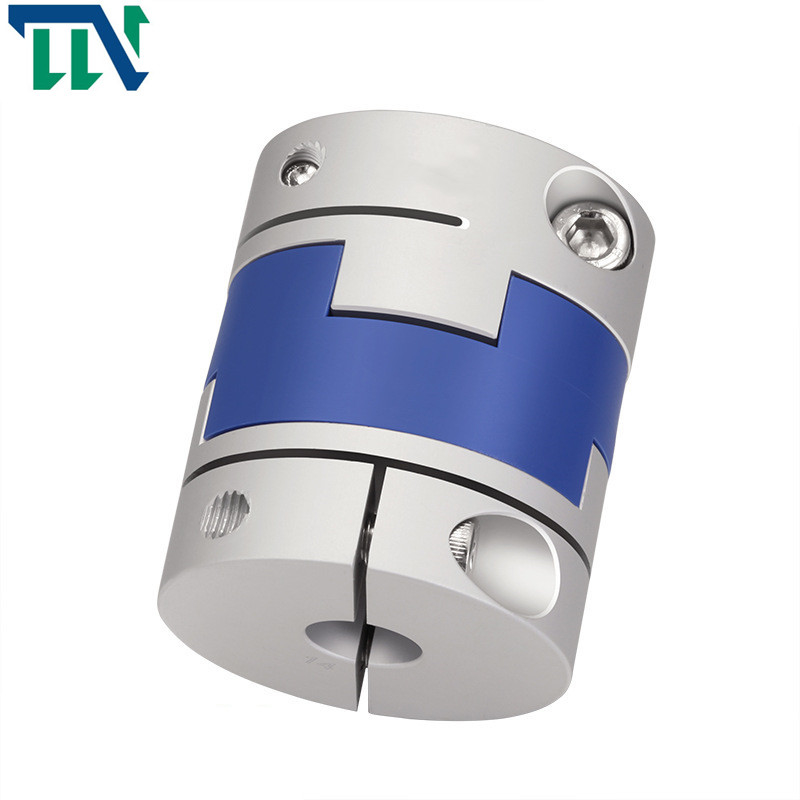

GHC 32X45 Fleksibel Oldham Clamping Shaft Cross Slider Coupling Untuk Mekanisme
Parameter Produk
Gambar Produksi
Lembar Data Produksi
| parameter model | diameter lubang umum d1,d2 | D | L | LF | LP | F | M | mengencangkan sekrup torsi (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12,7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12,7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12,7,14,15,16 | 32 | 45 | 20 | 19.5 | 4,5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12,7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12,7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12,7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| parameter model | Nilai torsi (NM)* |
eksentrisitas yang diijinkan (mm)* |
sudut defleksi yang diijinkan (°)* |
deviasi aksial yang diijinkan (mm)* |
kecepatan maksimum rpm |
kekakuan torsi statis (NM/rad) |
momen inersia (Kg.M2) |
Bahan lengan poros | Bahan pecahan peluru | pengobatan permukaan | bobot (g) |
| GHC-16X21 | 0,7 | 0.8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Paduan aluminium kekuatan tinggi | PA 6 6 | Perawatan anodisasi | 8 |
| GHC-16X30 | 0,7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1,3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1,5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4,5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ±0.2 | 4500 | 270 | 1,3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 1,5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4,5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1,3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3,5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
Pengenalan Produk
Kopling poros tipe Oldham dirancang untuk menjepit secara merata di sekitar poros dan memberikan retensi yang lebih besar daripada kopling sekrup tetap tanpa merusak poros.Kemudian kencangkan sekrup penjepit untuk mengencangkan.Ini adalah kopling Oldham.Kami adalah manufaktur yang memproduksi semua jenis kopling poros.Kopling yang disesuaikan juga dapat diterima.
bentuknya ringan dan nyaman untuk dipasang, yang menghemat waktu untuk pemrosesan dan produksi perusahaan.Kedua, tahan terhadap korosi minyak dan dapat diisolasi secara elektrik.Tersedia elastomer slider yang berbeda.Geser antara lengan poros dan bagian tengah dapat memungkinkan penyimpangan radial dan sudut yang besar.Desain benjolan khusus di tengah dapat memainkan peran pendukung dan memungkinkan penyimpangan sudut yang besar tanpa momen lentur, sehingga meminimalkan beban aksial
Prinsip kerja kopling penggeser silang: kedua poros disejajarkan dengan lubang dan baut reaming, dan torsi ditransmisikan oleh kompresi dan geser batang baut;Bahu pada satu setengah kopling sejajar dengan alur pada setengah kopling lainnya.Baut yang menghubungkan dua setengah kopling dapat berupa baut kelas biasa dan B, dan torsi ditransmisikan oleh momen gesekan permukaan sambungan dua setengah kopling.Umumnya, baja 45 digunakan.Setelah perlakuan panas permukaan, kekerasannya ditingkatkan sampai batas tertentu.Namun, beberapa pabrikan menggunakan baja Q275 secara terpisah, sehingga perlakuan panas tidak diperlukan.Dua kopling dan pelat perantara digabungkan.Meskipun tidak ada rotasi relatif, poros penggerak berjalan pada kecepatan yang sama dengan poros yang digerakkan untuk memastikan efisiensi operasi.Kopling penggeser silang cocok untuk banyak kesempatan, seperti tachometer, encoder, batang sekrup, dan mesin industri
Selamat datang untuk menghubungi kami untuk informasi lebih lanjut!
