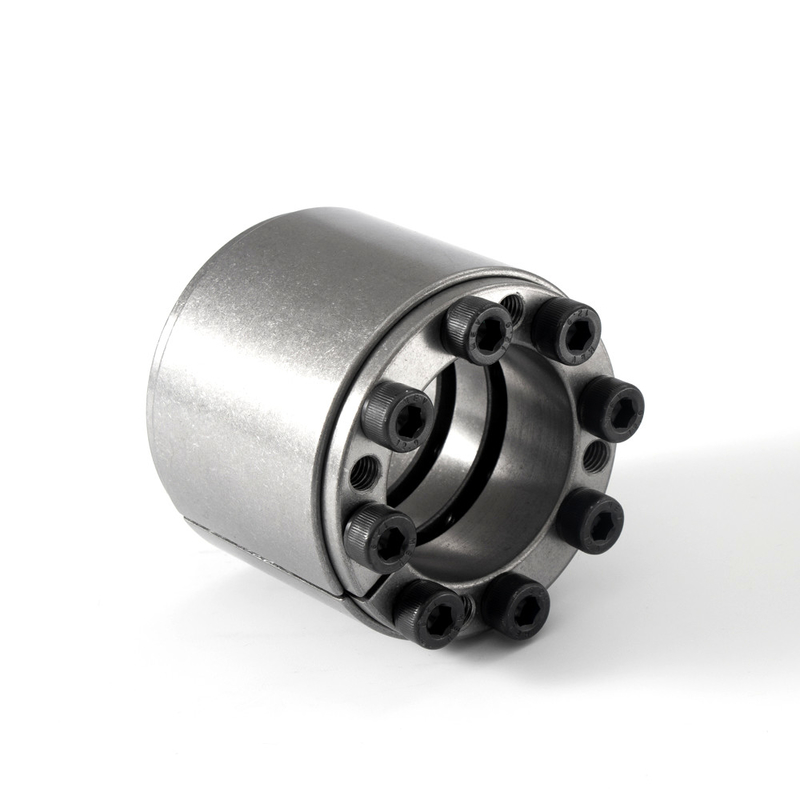

Z12-228*285 Cone Clamping Elements Locking Device Locking Assembly Untuk Mesin

Name: Z12-228*285 Cone Clamping Elements Locking Device Locking Assembly Untuk Mesin
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Z12A
Price: 50.00 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	Z12A
MOQ:	2
harga:	negotiable
Delivery Time:	5-7 hari kerja
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Tempat asal:

Cina

Sertifikasi:

ISO-9001

Nomor model:

Rakitan Penguncian Z12A

Bahan:

Baja Bantalan GCr15

Berat:

0,42-144KG

Diameter luar:

55-695mm

Ketebalan (mm):

60-155

Ukuran Lubang:

20-600mm

Torsi (kNm:

7.5-1240

Kemasan rincian:

Karton melalui pengiriman laut dengan pesawat terbang

Menyediakan kemampuan:

1000 PER BULAN

Menyoroti:

Cone Clamping Elements Locking Device

Z12A Locking Assembly

Cone Clamping Elements Locking Assembly

Product Description

Z12-228*285 Elemen Penjepit KerucutMengunci Rakitan Pengunci Perangkat untuk Mesin

Deskripsi Z12Alat pengunci

Tujuan utama selongsong ekspansi adalah untuk menggantikan fungsi splines dan kunci tunggal, untuk mewujudkan hubungan antara bagian-bagian (seperti roda gigi, roda gila, katrol, dll.) Dan poros untuk mentransmisikan beban.

Saat dibebani, torsi, gaya aksial, atau beban gabungan keduanya ditransmisikan oleh tekanan gabungan dari selongsong ekspansi dan bagian serta gaya gesek yang menyertainya.

Saat digunakan, melalui aksi baut berkekuatan tinggi, gaya penahan yang sangat besar dihasilkan antara ring bagian dalam dan poros, dan antara ring luar dan hub.

Parameter Produk

Z12-228*285 Cone Clamping Elements Locking Device Locking Assembly Untuk Mesin 0

基本尺寸 dimensi mendasar					内六角螺钉 baut berkepala segi enam internal		额定负荷 Nilai beban		Pf (N/mm2)	M_A (N·m)	G (kg)
D	D	SAYA	L	L₁	规格 ukuran	数量 Jumlah	F_T(kn)	M_T(kN·m)
mm					规格 ukuran	数量 Jumlah	F_T(kn)	M_T(kN·m)
25								0,84	297		0,42
28	55	32	40	46	M6	6	67	0,94	265	17	0,44
30								1.00	248		0,47
35	60			60	M6		74	1.30	165	17	1.0
40	75	44	54	62	M8	7	145	2.90	282	41	1.0
45	75			62	M8		145	3.26	251	41	1.2
50	80					8	165	4.15	200		1.4
55 60	85 90	56	64	72	M8	9 10	186 207	5.15 6.20	205 202	41	1.6 1.7
65	95					10	207	6.75	187		1.9
70	110					10	329	11.5	223		3.1
80	120	70	78	88	M10	11	362	14.5	215	83	3.5
90	130					12	390	17.8	208		3.8
100	145					14	527	26.3	200		6.1
110	155	90	100	112	M12	17	575	31.8	198	145	6.2
120	165					18	670	40.4	212		7.2
130	180					16	759.0	49	180		11.1
140 150	190 200	104	116	130	M14	18 19	842.8 896.8	59 67	186 185	230	11.8 12.6
160	210					20	950.0	76	183		13.4
170	225					19	1223.5	104	172		19.6
180	235					20	1288.8	116	172		20.6
190	250					21	1363.0	129	172		23.8
200	260	134	146	162	M16	22	1427.5	143	172	355	24.9
220	285					24	1581.8	174	172		29.6
240	305					26	1725.0	207	172		31.9
260	325					28	1846.0	240	170		34.3

280	355					24	2428	340	161		52
300 320	375 405	165	177	197	M20	25 28	2540 2881	381 461	168 175	690	55.3 67.3
340	425					29	2994	509	171		71
360	455					28	3588	646	169		96.5
380	475					30	3821	726	170		101.2
400	495					31	3960	792	168		106
420	515					32	4100	861	165		110.7
440	535					24	4260	937	165		110
460	555					24	4300	980	158		113
480	575	190	202	224	M22	28	5000	1200	176	930	118
500	595					28	5100	1240	169		122
520	615					30	5330	1390	174		126
540	635					30	5400	1440	168		131
560	655					32	5680	1590	172		135
580	675					33	5800	1705	172		140
600	695					33	5860	1760	166		144

Z12-228*285 Cone Clamping Elements Locking Device Locking Assembly Untuk Mesin 1

Z12-228*285 Cone Clamping Elements Locking Device Locking Assembly Untuk Mesin 2

Z12-228*285 Cone Clamping Elements Locking Device Locking Assembly Untuk Mesin 3
