Rincian produk
Tempat asal: Cina
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: Seri CSK(CSK...2RS).
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-10 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |
CSK(CSK...2RS) Kopling Freewheel Tipe Sprag Satu Arah |
Bahan: |
Baja Bantalan GCR 15 |
Jenis: |
bantalan Satu Arah |
Seri bantalan: |
6201-6207 |
Torsi (Nm）: |
2.5-325 |
Berat (KG): |
0,015-0,6 |
Ukuran Bor (mm): |
22-27 |
Nama: |
CSK(CSK...2RS) Kopling Freewheel Tipe Sprag Satu Arah |
Bahan: |
Baja Bantalan GCR 15 |
Jenis: |
bantalan Satu Arah |
Seri bantalan: |
6201-6207 |
Torsi (Nm）: |
2.5-325 |
Berat (KG): |
0,015-0,6 |
Ukuran Bor (mm): |
22-27 |

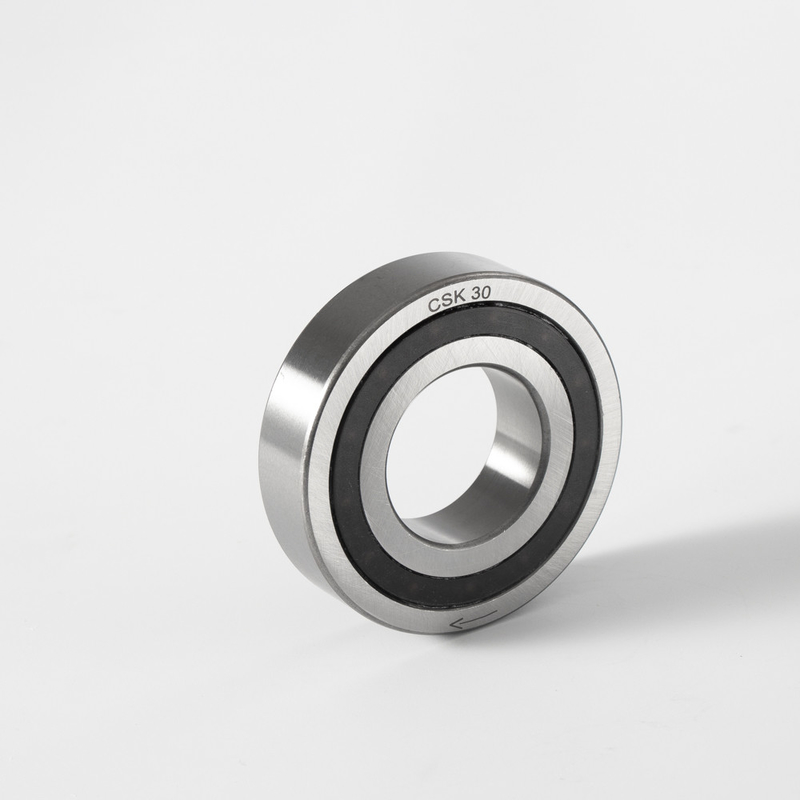

Bantalan Kopling Sprag Satu Arah Freewheel CSK30-2RS
Pengenalan produksi
Tipe CSK adalah freewheel tipe sprag yang diintegrasikan ke dalam bantalan bola seri 62 (kecuali ukuran 8 dan 40).
Ini didukung oleh bantalan, dilumasi dengan pelumas dan terlindung dari debu lebih dari 0,3 mm.
Semua versi CSK dilengkapi dengan sprag "formchromed".Proses ini meningkatkan beberapa kali waktu hidup yang melebihi batas.
Transmisi torsi dipastikan dengan press fit assembly ke housing luar yang kaku dengan toleransi N6, dan ke poros dengan toleransi n6.
Jarak bebas radial bantalan awal diatur pada C5, dan dikurangi jika menggunakan press fit seperti yang ditentukan.
Harap hubungi kami jika suhu lingkungan atau pengoperasian tidak berada dalam kisaran +5°C hingga +60°C.
CSK..2RS lebih lebar 5 mm namun dilengkapi dengan lip seal agar tahan cipratan air.
Penggunaan seal jenis “nylos” tambahan direkomendasikan terutama ketika suhu kerja melebihi 50°C.Pelumasan dengan rendaman minyak juga dimungkinkan.
Parameter Produk
| Jenis | Ukuran | Seri bantalan | Beban bantalan | Berat | Tarik torsi | |||||
| dinamis | statis | |||||||||
| CSK(KK) | D | TKN1) | N maks | D | L | C | C0 | TR | ||
| [mm] | [Nm] | [min-1] | [mm] | [mm] | [kn] | [kn] | [kg] | [Ncm] | ||
| 8* | – | 2.5 | 15000 | 22 | 9 | 3.28 | 0,86 | 0,015 | 0,5 | |
| 12 | 6201 | 9.3 | 10.000 | 32 | 10 | 6.1 | 2.77 | 0,04 | 0,7 | |
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3.42 | 0,06 | 0,9 | |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7.9 | 3.8 | 0,07 | 1.1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9.4 | 4.46 | 0,11 | 1.3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5.46 | 0,14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6.45 | 0,21 | 4.4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7.28 | 0,3 | 5.8 | |
| 40 | – | 325 | 3000 | 80 | 22 | 15.54 | 12.25 | 0,5 | 7 | |
| CSK..2RS | 8** | 2.5 | 15000 | 22 | 9 | 3.28 | 0,86 | 0,015 | 0,8 | |
| 12 | – | 9.3 | 10.000 | 32 | 14 | 6.1 | 2.77 | 0,05 | 3 | |
| 15 | 17 | 8400 | 35 | 16 | 7.4 | 3.42 | 0,07 | 4 | ||
| 17 | 30 | 7350 | 40 | 17 | 7.9 | 3.8 | 0,09 | 5.6 | ||
| 20 | 50 | 6000 | 47 | 19 | 9.4 | 4.46 | 0,145 | 6 | ||
| 25 | 85 | 5200 | 52 | 20 | 10.7 | 5.46 | 0,175 | 6 | ||
| 30 | 138 | 4200 | 62 | 21 | 11.7 | 6.45 | 0,27 | 7.5 | ||
| 35 | 175 | 3600 | 72 | 22 | 12.6 | 7.28 | 0,4 | 8.2 | ||
| 40 | – | 325 | 3000 | 80 | 27 | 15.54 | 12.25 | 0,6 | 10 | |
Catatan:
1) T maks = 2 × T KN
*) Satu segel Z di sisi bantalan saja.Melihat dari sisi ini, balapan luar berjalan bebas berlawanan arah jarum jam
**) Hanya satu segel RS di sisi bantalan bola yang dilihat dari sisi ini, lintasan luar berjalan bebas ke arah berlawanan arah jarum jam
Contoh pemasangan:
