Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: seri AA
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-10 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |
Bahan bantalan seri AA Clutch Bearing |
Bahan: |
Baja Bantalan GCR 15 |
Jenis: |
Bantalan satu arah |
Ketebalan (mm): |
47-190 |
Torsi (Nm）: |
17-5813 |
Berat (Kg): |
0,23-6 |
Ukuran Lubang (mm): |
15-70 |
Nama: |
Bahan bantalan seri AA Clutch Bearing |
Bahan: |
Baja Bantalan GCR 15 |
Jenis: |
Bantalan satu arah |
Ketebalan (mm): |
47-190 |
Torsi (Nm）: |
17-5813 |
Berat (Kg): |
0,23-6 |
Ukuran Lubang (mm): |
15-70 |

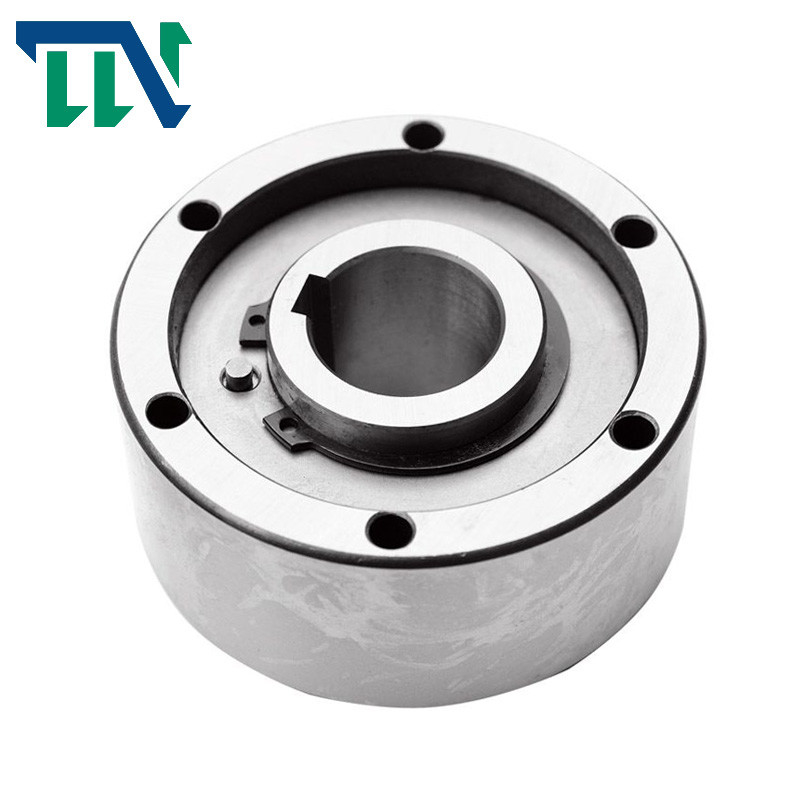

Bahan Bantalan Seri AA Bantalan Kopling Bantalan Satu Arah
Pengenalan produksi
Bantalan rol adalah sejenis bantalan.Ketika jurnal berputar, itu membuat kontak melingkar dengan banyak rol yang biasanya dipasang pada cincin lokasi.Bantalan rol dapat mencapai akurasi dan kekakuan yang baik melalui preloading.Cincin bagian dalam dengan lancip juga dapat digunakan untuk secara sewenang-wenang menyesuaikan jarak kerja bantalan.Solusi ini sepenuhnya dapat memenuhi persyaratan nol izin bantalan drum mesin cetak
Tipe AA adalah tipe freewheel roller non-bearing yang didukung.Bantalan diperlukan untuk mendukung beban aksial dan radial.
Desain ini dapat menerima misalignment aksial ras dalam dan luar ± S/2.
Pelumasan dan penyegelan juga harus disediakan oleh instalasi.
Pelumasan standar adalah oli.
Perlombaan batin dikunci ke poros.Kesesuaian untuk pemusatan lintasan luar harus sesuai dengan toleransi H7.
Koneksi balapan luar adalah melalui baut ke kelas 10.9 atau lebih baik
Parameter Produk
| Ukuran | TK1 | Melebihi kecepatan | Bobot |
Menyeret torsi |
||||||||||
| dH7 | nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | HAI | L | f | s | (kg) | TR | |
| (mm) | (Nm) | (menit-1) | (menit-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4,5 | 0.21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4,5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
CATATAN
1) T maks = 2 &kali;T KN
2) Inner race overruns
3) Overruns ras luar
Jalan masuk ke DIN 6885.1
