Rincian produk
Tempat asal: Cina
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: Z9
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 2
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-7 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 1000 PER BULAN
Nomor model: |
Rakitan pengunci Z9 |
Bahan: |
Baja Bantalan GCr15 |
Berat: |
0,24-146KG |
Diameter luar: |
47-495mm |
Ketebalan (mm): |
37-77 |
Ukuran Lubang: |
19-1000mm |
Torsi (kNm: |
14-1000 |
Nomor model: |
Rakitan pengunci Z9 |
Bahan: |
Baja Bantalan GCr15 |
Berat: |
0,24-146KG |
Diameter luar: |
47-495mm |
Ketebalan (mm): |
37-77 |
Ukuran Lubang: |
19-1000mm |
Torsi (kNm: |
14-1000 |

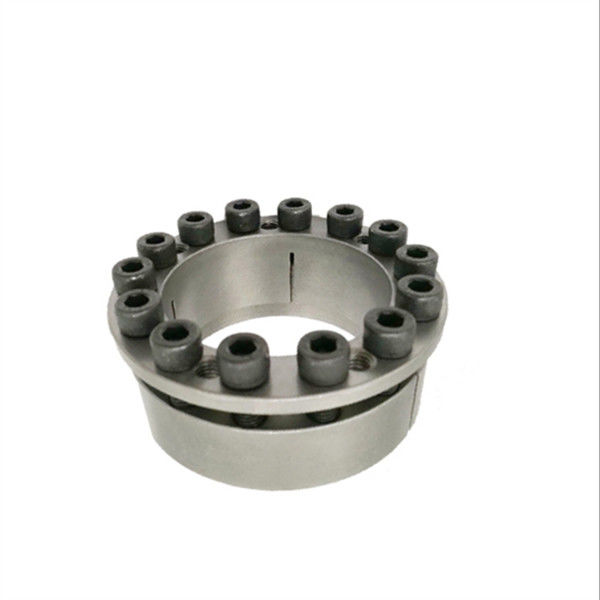

Locking Assembly Z Series Z9-300*375 untuk Mine Drum Keyless
Fitur Produk
Rakitan pengunci adalah sejenis perangkat koneksi tanpa kunci.Prinsip dan tujuannya adalah untuk menghasilkan gaya penjepitan yang sangat besar antara cincin bagian dalam dan poros dan antara cincin luar dan hub melalui aksi baut tegangan berkekuatan tinggi, untuk mewujudkan sambungan tanpa kunci antara bagian dan poros.
Saat memikul beban, torsi, gaya aksial, atau beban gabungan keduanya ditransmisikan oleh tekanan kombinasi rakitan pengunci dengan bagian dan poros serta gesekan yang menyertainya.
Mengunci koneksi rakitan memiliki keunggulan sebagai berikut: akurasi pemusatan yang tinggi;Instalasi / penyesuaian / pembongkaran yang nyaman;Kekuatan tinggi, koneksi stabil dan andal;Jika kelebihan beban, dapat melindungi peralatan dari kerusakan, terutama cocok untuk mentransmisikan beban berat.
Metode pemasangan
1. Pertama, seka permukaan rakitan pengunci dan permukaan sambungan dari bagian yang terhubung, dan oleskan lapisan tipis minyak pelumas secara merata (tanpa aditif molibdenum disulfida atau silikon).
2. Dorong bagian yang terhubung ke poros untuk mencapai posisi yang ditentukan dalam desain.Pasang rakitan pengunci yang mengendurkan baut ke dalam ruang sambungan dengan lancar untuk mencegah kemiringan bagian yang tersambung, lalu kencangkan baut dengan tangan.
3. Kunci torsi harus digunakan untuk mengunci baut rakitan.Kencangkan baut secara diagonal, melintang dan rata, serta ikuti langkah-langkahnya: (1) kencangkan dengan nilai 1/MA;(2) Kencangkan dengan nilai 1/2mA;(3) Kencangkan dengan nilai Ma;(4) Periksa semua baut dengan nilai Ma
Parameter Produk
|
dimensi mendasar |
baut berkepala segi enam internal |
Nilai beban |
Pf (N/mm2) |
MA
(N·m) |
G
(kg) |
|||||||
| D | D | L | L1 | e | B |
ukuran |
Jumlah |
F1(kn) | MT(kN·m) | |||
| mm | ||||||||||||
| 100 | 145 |
54 |
75 |
5 |
65 |
M12×60 |
8 |
191 |
9.60 | 102 |
145 |
4.7 |
| 110 | 155 | 10.50 | 93 | 5.1 | ||||||||
| 120 | 165 | 9 | 216 | 13.00 | 96 | 5.5 | ||||||
| 130 | 180 |
63 |
84 |
6 |
72 |
M12×70 |
12 |
287 |
17.80 | 100 | 7.5 | |
| 140 | 190 | 20.20 | 94 | 7.9 | ||||||||
| 150 | 200 | 21.60 | 88 | 8.4 | ||||||||
| 160 | 210 | 15 | 360 | 28.80 | 101 | 8.9 | ||||||
| 170 | 225 | 16 | 383 | 32.60 | 101 | 10.5 | ||||||
| 180 | 235 | 18 | 431 | 38.80 | 108 | 11.0 | ||||||
| 190 | 250 |
69 |
94 |
81 |
M14×75 |
15 | 493 | 46.80 | 106 |
230 |
14.3 | |
| 200 | 260 | 16 | 526 | 52.80 | 100 | 15.0 | ||||||
| 220 | 285 | M16×75 | 14 | 640 | 70 | 119 |
355 |
17.8 | ||||
| 240 | 305 |
86 |
112 |
7 |
98 |
M16×90 |
16 | 731 | 88 | 96 | 23.2 | |
| 260 | 325 | 18 | 822 | 107 | 103 | 24.8 | ||||||
| 280 | 355 |
94 |
120 |
8 |
106 |
M16×100 |
20 | 910 | 128 | 96 | 33 | |
| 300 | 375 | 22 | 1000 | 151 | 99 | 36 | ||||||
| 320 | 405 |
109 |
142 |
125 |
M20×120 |
18 | 1280 | 206 | 101 |
690 |
52 | |
| 340 | 425 |
20 |
1420 | 242 | 106 | 54 | ||||||
| 360 | 455 |
120 |
159 |
140 |
M22×130 |
1770 |
319 | 113 |
930 |
72 | ||
| 380 | 475 | 337 | 109 | 75 | ||||||||
| 400 | 495 | 355 | 101 | 78 | ||||||||
| 420 | 515 | 22 | 1980 | 410 | 107 | 82 | ||||||
