Seri GH Shaft Coupling Sliding Block Mesin Kopling Fleksibel Oldham

Name: Seri GH Shaft Coupling Sliding Block Mesin Kopling Fleksibel Oldham
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Seri GH
Price: 149.10 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	Seri GH
MOQ:	perundingan
harga:	negotiable
Delivery Time:	5-7 Hari Kerja
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Tempat asal:

Cina

Sertifikasi:

ISO-9001

Nama:

Kopling Oldham Shaft

Bahan:

Baja Aluminium

Diameter Dalam:

16-70mm

Model:

Seri GH

Struktur:

Kopling Oldham Shaft

Jaminan:

12 bulan

Pengobatan permukaan:

Perawatan oksidasi anodik

Fleksibel atau kaku:

fleksibel

Kemasan rincian:

Karton melalui pengiriman laut dengan pesawat terbang

Menyediakan kemampuan:

10.000 per bulan

Menyoroti:

Kopling Poros Seri GH

Kopling Poros Tipe Oldham

Blok Geser Kopling Poros Oldham

Product Description

GH Series Shanf Couping Sliding Block Oldham Flexible Coupling Machine

Pengenalan Produk

Kopling poros tipe Oldham dirancang untuk menjepit secara merata di sekitar poros dan memberikan retensi yang lebih besar daripada kopling sekrup tetap tanpa merusak poros.Kemudian kencangkan sekrup penjepit untuk mengamankan.

Fitur Produk

Changzhou Tianniu Pabrik adalah produsen profesional kopling plum, kopling kaku, kopling universal, kopling geser silang, kopling berliku, kopling bellow, kopling membran ganda dan produk lainnya.Perusahaan pengolah memiliki sistem manajemen mutu yang lengkap dan ilmiah.

> Kopling poros Oldham Merek Tianniu menggunakan bahan koloid yang diimpor PA66, yang memiliki ketahanan aus yang baik, ketahanan korosi dan isolasi listrik
>Kopling poros Tianniu Merk Oldham digunakandesain geser dapat mengkompensasi penyimpangan radial dan sudut lebih efektif
>Kopling poros Tianniu Merk Oldham digunakandesain dilepas, mudah untuk menginstal
>Kopling poros Tianniu Merk Oldhammetode pengikatan sekrup penjepit

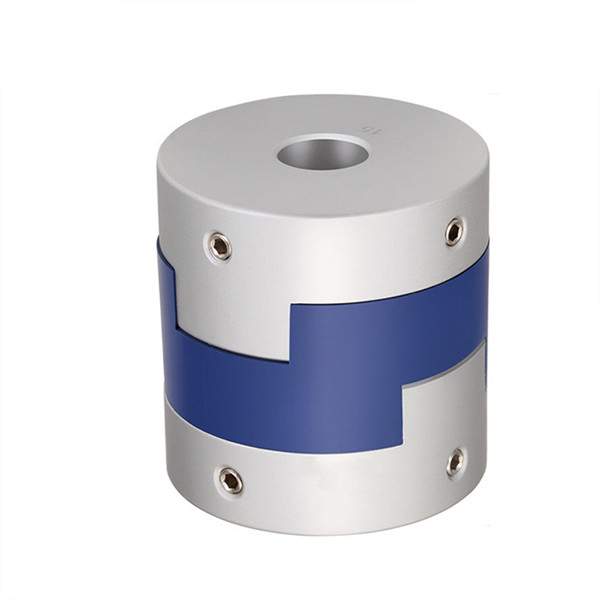

Gambar Produksi

Seri GH Shaft Coupling Sliding Block Mesin Kopling Fleksibel Oldham 0

Lembar Data Produksi

parameter model	diameter lubang umum d1,d2	ΦD	L	JIKA	LP	F	M	torsi pengencang sekrup (NM)
GH-16X18	4,5,6,6.35,7,8	16	18	7.1	11.6	3.55	M3	0,7
GH-20X25	5,6,6.35,7,8,9,9.525	20	25	9.1	12.7	4.55	M4	1.7
GH-25X28	5,6,6,35,8,9,9,525,10,11,12,14	25	28	11.7	16.65	5.58	M4	1.7
GH-32x33	5,6,8,9,9.525,10,11,12,12.7,14,15,16	32	33	14	19.5	7	M4	1.7
GH-40X35	8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20	40	35	15.5	18.4	7.75	M4	1.7
GH-45X46	8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22	45	46	21.5	18.4	9	M5	4
GH-50X38	10,12,12.7,14,15,16,17,18,19,20,22,24,25	50	38	16.5	15	8.25	M5	4
GH-55X57	10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17.5	10.5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17.5	10.5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36.5	25	13.5	M8	10.5

parameter model	Torsi terukur (NM)*	eksentrisitas yang diperbolehkan (mm)*	sudut defleksi yang diijinkan (°)*	deviasi aksial yang diijinkan (mm)*	kecepatan maksimum rpm	kekakuan torsi statis (NM/rad)	momen inersia (Kg.M2)	Bahan lengan poros	Bahan pecahan peluru	pengobatan permukaan	berat (G)
GH-16X18	0,7	0,8	3	±0,2	9000	30	3,3x10-7	Paduan aluminium kekuatan tinggi	PA 6 6	Perawatan anodisasi	6
GH-20X25	1.2	1.2	3	±0,2	7000	58	1.1x10-6				18
GH-25X28	2	1.6	3	±0,2	6000	130	3.1x10-6				25
GH-32x33	4.5	2	3	±0,2	4800	270	9,6x10-6				44
GH-40X35	9	2.4	3	±0,2	3600	520	2,3x10-5				81
GH-45X46	12	2.8	3	±0,2	3500	560	3,8x10-5				136
GH-50X38	19	2.6	3	±0,2	3000	800	1,8x10-4				142
GH-55X57	22	3.3	3	±0,2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0,2	2500	1200	8,3x10-4				320
GH-70X77	56	3.8	3	±0,2	2500	1260	3,9x10-4				445
