Rincian produk
Tempat asal: Cina
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: Seri AA
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-10 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |
Bahan bantalan Bantalan Kopling seri AA |
bahan: |
Baja Bantalan GCR 15 |
Jenis: |
bantalan Satu Arah |
Ketebalan (mm): |
47-190 |
Torsi (Nm）: |
17-5813 |
Berat (KG): |
0,23-6 |
Ukuran Bor (mm): |
15-70 |
Nama: |
Bahan bantalan Bantalan Kopling seri AA |
bahan: |
Baja Bantalan GCR 15 |
Jenis: |
bantalan Satu Arah |
Ketebalan (mm): |
47-190 |
Torsi (Nm）: |
17-5813 |
Berat (KG): |
0,23-6 |
Ukuran Bor (mm): |
15-70 |

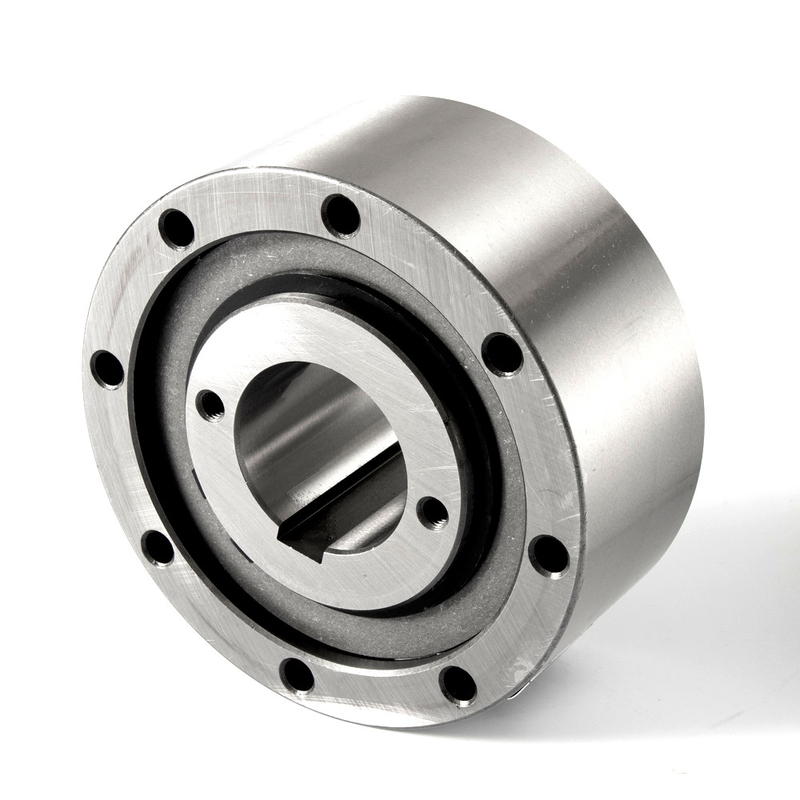

One Way Bearing Seri AA Way Clutch Bearing Gcr15 Bearing Steel
Pengenalan produksi
Fitur:
1. gunakan karakteristik: kecepatan tinggi, tahan korosi
2. desain untuk mesin dan peralatan transmisi.
3. torsi tinggi
4. Model lengkap, menghasilkan produk stand dan unstand
Bantalan rol adalah sejenis bantalan.Ketika jurnal berputar, itu membuat kontak melingkar dengan banyak rol yang biasanya dipasang pada cincin penempatan.Bantalan rol dapat mencapai akurasi dan kekakuan yang baik melalui preloading.Cincin bagian dalam dengan lancip juga dapat digunakan untuk menyesuaikan jarak kerja bantalan secara sewenang-wenang.Solusi ini benar-benar dapat memenuhi persyaratan nol izin bantalan drum mesin cetak
Tipe AA adalah tipe roller freewheel yang didukung non-bearing.Bantalan diperlukan untuk mendukung beban aksial dan radial.
Desain ini dapat menerima misalignment aksial dari inner race dan outer race sebesar ± S/2.
Pelumasan dan penyegelan juga harus disediakan oleh instalasi.
Pelumasan standar adalah oli.
Perlombaan bagian dalam dikunci ke poros.Kecocokan untuk pemusatan ras luar harus sesuai dengan toleransi H7.
Penyambungan outer race dilakukan melalui bolt ke grade 10.9 atau lebih baik
Parameter Produk
| Ukuran | TK1 | Kecepatan melebihi | Berat |
Menyeret torsi |
||||||||||
| dH7 | Nimax2) | namax3) | Dh7 | D5 | D6 | D3 | Z | HAI | L | F | S | (kg) | TR | |
| (mm) | (Nm) | (min-1) | (min-1) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0,5 | 4.5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0,8 | 4.5 | 0,44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0,8 | 5.5 | 0,7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6.6 | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6.6 | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
CATATAN
1) T maks = 2 &waktu;T KN
2) Inner race overruns
3) Outer race overruns
Alur pasak ke DIN 6885.1
