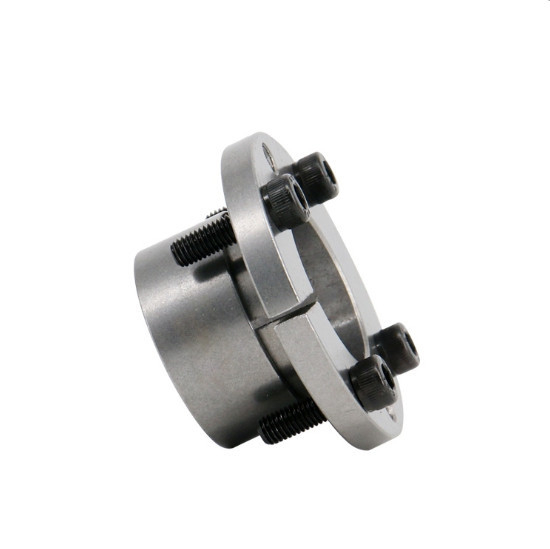

Z14 Keyless Locking Assemblies Alat Pengunci Perangkat Untuk Peralatan Mesin

Z14 Keyless Locking Assemblies Alat Pengunci Perangkat Untuk Peralatan Mesin

Brand Name:	Tianniu
Model Number:	Z14
MOQ:	2
harga:	negotiable
Delivery Time:	5-7 hari kerja
Payment Terms:	L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Tempat asal:

Cina

Sertifikasi:

ISO-9001

Nomor model:

Rakitan pengunci Z14

Bahan:

Baja Bantalan GCr15

Berat:

0,09-0,46KG

Diameter luar:

25-72mm

Ketebalan (mm):

60-155

Ukuran Lubang:

14-65mm

Torsi (kNm:

9.2-38.9

Kemasan rincian:

Karton melalui pengiriman laut dengan pesawat terbang

Menyediakan kemampuan:

1000 PER BULAN

Menyoroti:

Z14 Rakitan Pengunci Tanpa Kunci

Rakitan Pengunci Tanpa Kunci GCr 15

Perangkat Pengunci Z14 Tanpa Kunci

Product Description

Z14 Keyless Locking Assemblies Alat Pengunci Perangkat Untuk Peralatan Mesin

Fitur Produk

Saat digunakan, melalui aksi baut berkekuatan tinggi, gaya penahan yang sangat besar dihasilkan antara ring bagian dalam dan poros, dan antara ring luar dan hub.Saat dibebani, torsi, gaya aksial, atau beban gabungan dari keduanya ditransmisikan oleh tekanan gabungan dari selongsong ekspansi dan bagian serta gaya gesek yang menyertainya.

Tujuan utama selongsong ekspansi adalah untuk menggantikan fungsi splines dan kunci tunggal, untuk mewujudkan hubungan antara bagian-bagian (seperti roda gigi, roda gila, katrol, dll.) Dan poros untuk mentransmisikan beban.

Model		Elemen Penjepit Kerucut Z14
Tekanan pada Poros (N/mm2)		120
Tekanan pada Hub (N/mm2)		92-108
Nilai Beban (kN.m)	Memaksa	9.2-38.9
	Torsi	64-1265
Ukuran Balap Dalam (mm)		14-65
Ukuran Balapan Luar (mm)		25-72
Ketebalan (mm)		16-20
Berat (Kg)		0,091-0,46

Tindakan pencegahan keamanan dan penggunaan kembali

1. Jika produk ini digunakan pada mesin pengangkat atau dimuat pada mesin, alat pengaman harus dipasang untuk memastikan keamanan.

2. Dilarang keras mengendurkan baut di bawah beban.

Selama digunakan kembali, rakitan pengunci hanya dapat digunakan setelah dipastikan tidak ada kotoran, korosi, dan kerusakan.Nilainya 12,9

Parameter Produk

基本尺寸 dimensi mendasar								内六角螺钉 baut berkepala segi enam internal			额定负荷 Nilai beban		Pf (N/mm2)	G (kg)
D	D	dr	D₁	L	L₀	L₁	L₂	规格 ukuran	数量 Jumlah	M_A N·m	F_T(kn)	M_T(kN·m)
mm								规格 ukuran	数量 Jumlah	M_A N·m	F_T(kn)	M_T(kN·m)
14												64	109	0,091
16 18	25	33	42	16	20	26	30	M4	4	2.9	9.20	74 82	95 85	0,082 0,072
19												87	80	0,068
20												150	124	0,113
22	30	39	50	16	20	26	31	M5	4	6	15.00	165	113	0,110
24												180	104	0,088
25												187	100	0,144
28	36	45	55	16	20	26	31	M5	4	6	15.00	210	89	0,121
30												225	83	0,105
32												240	77	0,200
35	42	51	62	16	20	28	33	M5	4	6	15.00	260	71	0,730
36												270	69	0,162
38	44	54	66	16	20	28	34	M6	4	10	21.20	400	93	0,182
40	48	58	70	16	20	28	34	M6	4	10	21.20	425	88	0,223
42	48	58	70	16	20	28	34	M6	4	10	21.20	446	83	0,191
45	55	67	82	20	25	35	43	M8	4	25	38.90	875	115	0,400
48	55	67	82	20	25	35	43	M8	4	25	38.90	935	107	0,350
50	62	74	89	20	25	35	43	M8	4	25	38.90	974	103	0,500
55	62	74	89	20	25	35	43	M8	4	25	38.90	1070	94	0,410
60	72	84	99	20	25	35	43	M8	4	25	38.90	1165	86	0,580
65	72	84	99	20	25	35	43	M8	4	25	38.90	1265	79	0,460

Z14 Keyless Locking Assemblies Alat Pengunci Perangkat Untuk Peralatan Mesin 0
