Rincian produk
Tempat asal: Cina
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: Z16
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 2
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-7 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 1000 PER BULAN
Nomor model: |
Rakitan pengunci Z16 |
Bahan: |
Baja Bantalan GCr15 |
Berat: |
0,25-100,3KG |
Diameter luar: |
47-710mm |
Ketebalan (mm): |
60-155 |
Ukuran Lubang: |
20-600mm |
Torsi (kNm: |
34-3215 |
Nomor model: |
Rakitan pengunci Z16 |
Bahan: |
Baja Bantalan GCr15 |
Berat: |
0,25-100,3KG |
Diameter luar: |
47-710mm |
Ketebalan (mm): |
60-155 |
Ukuran Lubang: |
20-600mm |
Torsi (kNm: |
34-3215 |

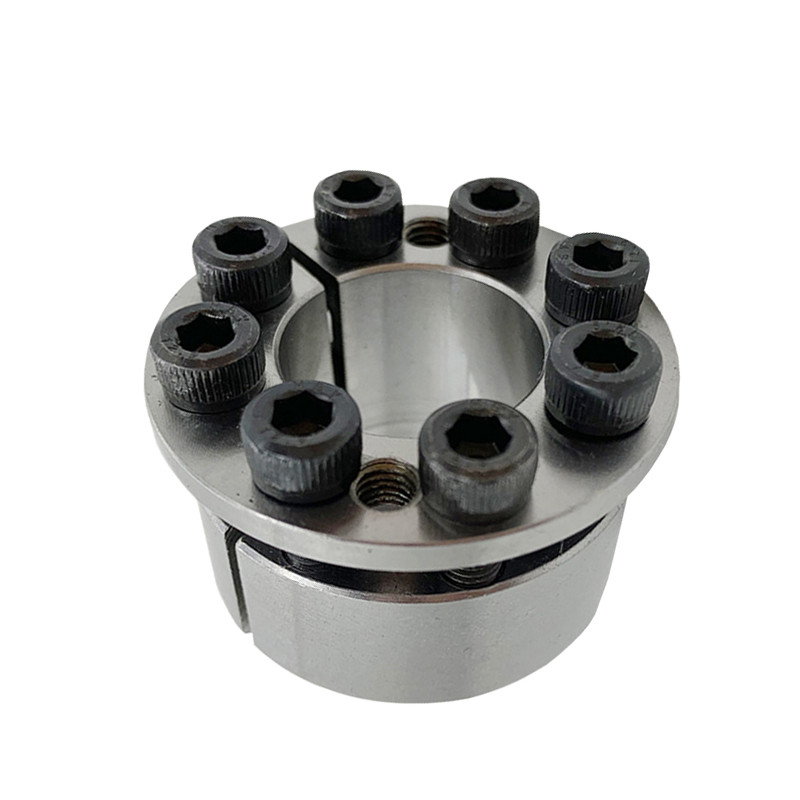

Z16 Keyless Locking Device Power Lock Assembly Clamping For Printing
Fitur Produk
|
Model
|
Elemen Pengunci Z16
|
|
|
Ukuran Balap Dalam (mm)
|
20-600mm
|
|
|
Ukuran Balapan Luar (mm)
|
47-710mm
|
|
|
Ketebalan (mm)
|
23-113mm
|
|
|
BERAT (kg)
|
0,25-104kg
|
|
Tujuan utama selongsong ekspansi adalah untuk menggantikan fungsi splines dan kunci tunggal, untuk mewujudkan hubungan antara bagian-bagian (seperti roda gigi, roda gila, katrol, dll.) Dan poros untuk mentransmisikan beban.
Saat digunakan, melalui aksi baut berkekuatan tinggi, gaya penahan yang sangat besar dihasilkan antara ring bagian dalam dan poros, dan antara ring luar dan hub.Saat berada di bawah beban, torsi, gaya aksial, atau gabungan beban keduanya ditransmisikan oleh gabungan tekanan
selongsong ekspansi dan bagian-bagiannya serta gaya gesek yang menyertainya.
Metode pemasangan
1. Pertama, seka permukaan rakitan pengunci dan permukaan sambungan dari bagian yang terhubung, dan oleskan lapisan tipis minyak pelumas secara merata (tanpa aditif molibdenum disulfida atau silikon).
2.Kunci momen harus digunakan untuk mengunci baut rakitan.Kencangkan baut secara diagonal, melintang dan rata, serta ikuti langkah-langkahnya: (1) kencangkan dengan nilai 1/MA;(2) Kencangkan dengan nilai 1/2mA;(3) Kencangkan dengan nilai Ma;(4) Periksa semua baut dengan nilai Ma.
3.Dorong bagian yang terhubung ke poros untuk membuatnya mencapai posisi yang ditentukan dalam desain.Pasang rakitan pengunci yang mengendurkan baut ke dalam ruang sambungan dengan lancar untuk mencegah kemiringan bagian yang tersambung, lalu kencangkan baut dengan tangan.
Parameter Produk
|
Diameter
|
Nilai beban
|
重量 G (Kg)
|
|||||||
|
D
|
D
|
L1
|
L2
|
L3
|
L4
|
L5
|
Ft
|
Gn
|
|
|
20
|
47
|
20
|
17
|
23
|
29
|
3
|
0,28
|
28
|
0,26
|
|
22
|
47
|
20
|
17
|
23
|
29
|
3
|
0,31
|
28
|
0,25
|
|
24
|
50
|
20
|
17
|
23
|
29
|
3
|
0,34
|
28
|
0,28
|
|
25
|
50
|
20
|
17
|
23
|
29
|
3
|
0,35
|
28
|
0,3
|
|
28
|
55
|
20
|
17
|
23
|
29
|
3
|
0,52
|
37
|
0,32
|
|
30
|
55
|
20
|
17
|
23
|
29
|
3
|
0,56
|
37
|
0,31
|
|
35
|
60
|
20
|
17
|
23
|
29
|
3
|
0,74
|
42
|
0,34
|
|
40
|
65
|
20
|
17
|
23
|
29
|
3
|
0,93
|
46
|
0,38
|
|
45
|
75
|
24
|
20
|
28
|
36
|
4
|
1.56
|
69
|
0,64
|
|
50
|
80
|
24
|
20
|
28
|
36
|
4
|
2
|
78
|
0,69
|
|
55
|
85
|
24
|
20
|
28
|
36
|
4
|
2.4
|
86
|
0,75
|
|
60
|
90
|
24
|
20
|
28
|
36
|
4
|
2.6
|
86
|
0,8
|
|
65
|
95
|
24
|
20
|
28
|
36
|
4
|
3.4
|
104
|
0,85
|
|
70
|
110
|
29
|
24
|
34
|
44
|
5
|
4.8
|
137
|
1.56
|
|
75
|
115
|
29
|
24
|
34
|
44
|
5
|
5.15
|
137
|
1.65
|
|
80
|
120
|
29
|
24
|
34
|
44
|
5
|
6.05
|
151
|
1.73
|
|
85
|
125
|
29
|
24
|
34
|
44
|
5
|
7
|
164
|
1.83
|
|
90
|
130
|
29
|
24
|
34
|
44
|
5
|
7.4
|
164
|
1.91
|
|
95
|
135
|
29
|
24
|
34
|
44
|
5
|
7.8
|
164
|
1 99
|
|
100
|
145
|
33
|
28
|
38
|
50
|
5
|
10.3
|
207
|
2.68
|
|
110
|
1 55
|
33
|
28
|
38
|
50
|
5
|
11.4
|
207
|
2.9
|
|
120
|
1 65
|
33
|
28
|
38
|
50
|
5
|
15.8
|
263
|
3.1
|
|
130
|
1 80
|
38
|
33
|
43
|
55
|
5
|
19.5
|
301
|
4.25
|
|
140
|
1 90
|
38
|
33
|
43
|
55
|
5
|
21
|
301
|
4.5
|
|
150
|
200
|
38
|
33
|
43
|
55
|
5
|
25.4
|
338
|
4.8
|
|
160
|
21 0
|
38
|
33
|
43
|
55
|
5
|
30
|
376
|
5
|
|
170
|
225
|
43
|
38
|
49
|
63
|
5
|
35
|
412
|
6.8
|
|
180
|
235
|
43
|
38
|
49
|
63
|
5
|
41.8
|
464
|
7.1
|
|
190
|
250
|
51
|
46
|
57
|
71
|
5
|
51.4
|
541
|
9.6
|
|
200
|
260
|
51
|
46
|
57
|
71
|
5
|
62
|
619
|
10
|
|
220
|
285
|
55
|
50
|
61
|
77
|
5
|
78
|
714
|
12.7
|
|
240
|
305
|
55
|
50
|
61
|
77
|
5
|
92
|
770
|
13.8
|
|
260
|
325
|
55
|
50
|
61
|
77
|
5
|
112
|
860
|
14.8
|
|
280
|
355
|
65
|
60
|
73
|
91
|
5
|
145
|
1034
|
22.2
|
|
300
|
375
|
65
|
60
|
73
|
91
|
5
|
175
|
1164
|
23.6
|
|
320
|
405
|
77
|
72
|
85
|
105
|
5
|
242
|
1510
|
33.4
|
|
340
|
425
|
77
|
72
|
85
|
105
|
5
|
257
|
1510
|
35.3
|
|
360
|
455
|
89
|
84
|
99
|
121
|
5
|
338
|
1880
|
49
|
|
380
|
475
|
89
|
84
|
99
|
121
|
5
|
360
|
1890
|
51.5
|
|
400
|
495
|
89
|
84
|
99
|
121
|
5
|
439
|
2193
|
53.8
|
|
420
|
515
|
89
|
84
|
99
|
121
|
5
|
494
|
2350
|
56.3
|
|
440
|
545
|
101
|
96
|
113
|
137
|
5
|
566
|
2572
|
74.8
|
|
460
|
565
|
101
|
96
|
113
|
137
|
5
|
592
|
2572
|
77.8
|
|
480
|
585
|
101
|
96
|
113
|
137
|
5
|
617
|
2572
|
81
|
|
500
|
605
|
101
|
96
|
113
|
137
|
5
|
723
|
2893
|
84
|
|
520
|
630
|
101
|
96
|
113
|
137
|
5
|
752
|
2893
|
91.6
|
|
540
|
650
|
101
|
96
|
113
|
137
|
5
|
781
|
2893
|
94.7
|
|
560
|
670
|
101
|
96
|
113
|
137
|
5
|
900
|
3215
|
97.9
|
|
580
|
690
|
101
|
96
|
113
|
137
|
5
|
932
|
3215
|
101
|
|
600
|
710
|
101
|
96
|
113
|
137
|
5
|
964
|
3215
|
104
|
