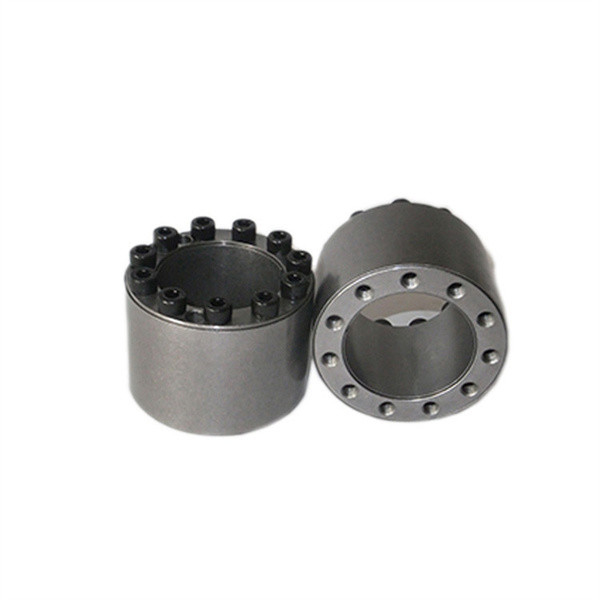

Z18 Locking Assembly Mengunci Perangkat Mengunci Perangkat Poros Untuk Mesin

Rincian produk

Tempat asal: Cina

Nama merek: Tianniu

Sertifikasi: ISO-9001

Nomor model: Z18

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 2

Harga: Negotiable

Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang

Waktu pengiriman: 5-7 hari kerja

Menyediakan kemampuan: 1000 PER BULAN

Dapatkan Harga Terbaik
Hubungi Sekarang
Spesifikasi
Menyoroti:

Rakitan Penguncian Z18

,

Perangkat Poros Penguncian Z18

,

Perangkat Poros Penguncian GCr15

Nomor model:
Rakitan pengunci Z18
Bahan:
Baja Bantalan GCr15
Berat:
1,5-71KG
Diameter luar:
75-405mm
Ketebalan (mm):
72-197mm
Ukuran Lubang:
45-320mm
Torsi (kNm:
3.9-470
Nomor model:
Rakitan pengunci Z18
Bahan:
Baja Bantalan GCr15
Berat:
1,5-71KG
Diameter luar:
75-405mm
Ketebalan (mm):
72-197mm
Ukuran Lubang:
45-320mm
Torsi (kNm:
3.9-470
Deskripsi
Z18 Locking Assembly Mengunci Perangkat Mengunci Perangkat Poros Untuk Mesin

Z18 Locking Assembly Mengunci Perangkat Mengunci Perangkat Poros Untuk Mesin



Fitur Produk



Rakitan Pengunci adalah pangkalan mekanis canggih yang banyak digunakan di dunia untuk kopling mekanis di bawah berbagai beban.Amerika Serikat, Jerman, Jepang, dan negara-negara dengan industri yang lebih maju pertama kali menggunakan teknologi baru ini pada mesin tugas berat.Ini telah diperluas ke berbagai industri mesin lainnya.Locking Assembly dimulai secara internasional pada awal 1970-an.China mengembangkan produk tersebut pada awal 1980-an, dan pertama kali mempromosikan dan menerapkannya di berbagai mesin berat



Rakitan pengunci seri-z yang diproduksi oleh perusahaan transmisi tianniu Changzhou bergantung pada standar teknis resmi di Eropa, dan telah membuat beberapa peningkatan kreatif pada produk secara ilmiah.



Perusahaan ini terutama memproduksi standar euro, JB (GB), standar AS, dan berbagai produk seri perakitan penguncian non-standar.Produk diekspor ke Uni Eropa, Amerika Serikat, Australia, Asia Tenggara, Hong Kong dan Taiwan serta negara dan wilayah lainnya.



Perusahaan telah berhasil mengembangkan dan memproduksi lebih dari 30 seri standar dan ribuan spesifikasi rakitan pengunci.Ini adalah produsen perakitan penguncian profesional skala besar di Cina



Saat ini, perusahaan meliputi area seluas 1000 meter persegi dan memiliki berbagai peralatan mesin CNC, alat ukur presisi tinggi, dan alat ukur khusus.







Model Elemen Penjepit Kerucut Z18
Tekanan pada Poros (N/mm2) 120
Tekanan pada Hub (N/mm2) 92-108
Nilai Beban (kN.m) Memaksa 174-2930
Torsi 3.9-470
Ukuran Balap Dalam (mm) 45-320
Ukuran Balapan Luar (mm) 75-405
Ketebalan (mm) 72-197
Berat (Kg) 1.5-71

































Parameter Produk



基 本 尺 寸

dimensi mendasar

内 六 角 螺 钉

baut berkepala segi enam internal

额 定

Dinilai

负 荷

memuat



Pf (N/mm2)



G



(kg)

D D SAYA L

规 格

ukuran

数 量

Jumlah

MA

N·m

FT(kn) MT(kN·m)
mm
45 75       9   174 3.9 185 1.5
48 80       9   174 4.1 170 1.6
50 80 64 72 M8 9 41 174 4.3 165 1.7
55 85 9 174 4.8 150 1.8
60 90       11   213 6.4 170 1.9
65 95       11   213 6.9 155 2.0
70 110       11   338 11.8 185 3.6
75 115       11   338 12.7 170 3.8
80 120 78 88 M10 12 83 369 14.7 175 4.0
85 125 12 369 15.7 165 4.3
90 130       13   400 18.0 170 4.5
95 135       13   400 19.0 160 4.7
100 145       12   538 26.9 160 7.2
110 155 100 112 M12 13 145 583 32.0 155 7.7
120 165       15   673 40.3 165 8.3
130 180       13   800 52.0 155 11.7
140 190 116 130 M14 15 230 923 64.6 170 12.5
150 200 16 985 73.8 165 13.2
160 210       17   1045 83.7 165 14.0
170 225       15   1283 109 150 20.6
180 235       16   1369 123 150 21.6
190 250       17   1454 138 150 25.0
200 260 146 162 M16 17 355 1454 145 145 26.2
220 285       20   1710 188 155 31.1
240 305       22   1880 225 155 33.6
260 325       22   1880 244 145 36.1
280 355       20   2670 373 155 54.9
300 375 177 197 M20 22 690 2930 440 155 58.3
320 405       22   2930 470 145 71.0



Z18 Locking Assembly Mengunci Perangkat Mengunci Perangkat Poros Untuk Mesin 0
