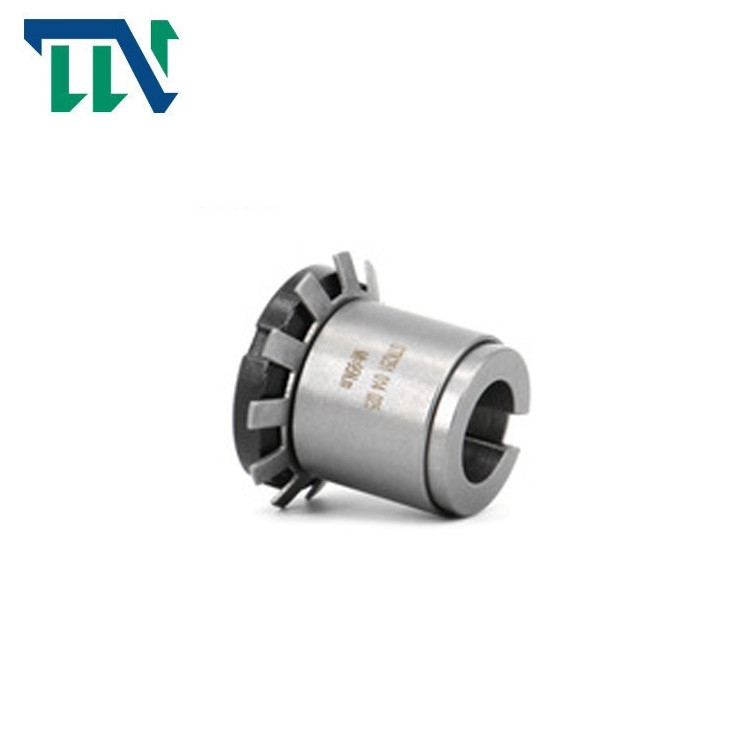

Z19 Keyless Clamping Locking Assembly Locking Shaft Locking Device

Z19 Keyless Clamping Locking Assembly Locking Shaft Locking Device

Brand Name:	Tianniu
Model Number:	Z19
MOQ:	2
harga:	negotiable
Delivery Time:	5-7 hari kerja
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Tempat asal:

Cina

Sertifikasi:

ISO-9001

Nomor model:

Rakitan pengunci Z19

Bahan:

Baja Bantalan GCr15

Berat:

4,5-179,5Kg

Diameter luar:

145-710mm

Ketebalan (mm):

72-197mm

Ukuran Lubang:

100-600

Torsi (kNm:

3.9-470

Kemasan rincian:

Karton melalui pengiriman laut dengan pesawat terbang

Menyediakan kemampuan:

1000 PER BULAN

Menyoroti:

Rakitan Pengunci Penjepit Tanpa Kunci

Rakitan Pengunci Penjepit Z19

Poros Penguncian Tanpa Kunci GCr 15

Product Description

Z19 Keyless Clamping Locking Assembly Locking Shaft Locking Device

Fitur Produk

Rakitan pengunci adalah komponen dasar canggih yang banyak digunakan dalam sambungan mekanis di bawah beban berat di dunia.Dalam sambungan roda dan poros, ini adalah perangkat sambungan tanpa kunci yang mewujudkan transmisi beban dengan mengencangkan baut berkekuatan tinggi untuk menghasilkan tekanan dan gesekan yang dihasilkan antara permukaan kontainmen.

Dengan pengembangan energi baru, pembangkit listrik tenaga angin dipromosikan secara luas di China dan telah menjadi industri baru.Sebagai bagian penting dari kipas, selongsong ekspansi sangat cocok dengan peredam kecepatan dan peredam yaw kipas

Pertukaran yang baik dan pembongkaran yang mudah.Saat membongkar, pertama-tama kendurkan sekrup kompresi, lalu gunakan sekrup ejector untuk mendorong bongkar untuk melepaskan status sambungan dan pisahkan Rakitan Pengunci dari bagian sambungan.

Sambungan Rakitan Pengunci dapat menahan beban berat.Strukturnya dapat dibuat menjadi berbagai gaya.Untuk memenuhi persyaratan beban pemasangan, satu Rakitan Pengunci tidak cukup, dan beberapa seri dapat digunakan dalam kombinasi

Parameter Produk

基本尺寸 dimensi mendasar					螺母 kacang		额定负荷 Nilai beban		Pf (N/mm2)	G (kg)
D	D	e	H	B	规格 ukuran	M_A N·m	F_T(kn)	M_T(N·m)
mm					规格 ukuran	M_A N·m	F_T(kn)	M_T(N·m)
14	25				M20×1		5.10	38	200	0,04
15	25				M20×1		5.50	41	185	0,05
16	25	32	16.5	6.5	M20×1	95	5.45	43	174	0,06
17	26				M20×1		5.50	47	164	0,07
18	26				M22×1		5.40	49	155	0,08
18	30							58	185	0,09
19	30	38	18	6.5	M25×1.5	160	6.60	62	176	0,10
20	30	38	18	6.5	M25×1.5	160	6.60	66	167	0,11
22	32							73	152	0,12
24	35				M30×1.5		8.75	105	185	0,13
25	35	45	18	6.5	M30×1.5	220	8.80	110	178	0,14
28	36				M32×1.5		8.55	120	159	0,15
28	40			7	M32×1.5			149	188	0,17
30	40	52	19.5	8	M35×1.5	340	10.60	160	164	0,18
32	42			8	M35×1.5			170	154	0,19
35	45				M40×1.5			230	153	0,21
36	45	58	21.5	8	M40×1.5	480	13.10	240	149	0,23
38	48	58	21.5	8	M42×1.5	480	13.10	250	141	0,24
38	50				M42×1.5			250	141	0,25
40	50		24.5		M42×1.5		15.50	310	124	0,28
40	52	65	25.5	10	M45×1.5	680	15.50	310	120	0,30
42	55		25.5		M48×1.5		15.20	320	114	0,31
45 45	55 57	70	25.5	10	M50×1.5	870	17.70	400	122	0,35 0,36
48	60							500	135	0,38
50	60	75	25.5	10	M55×2	970	20.80	520	130	0,40
50	62							520	130	0,42

基本尺寸 dimensi mendasar					螺 nu	母 T	额定 Dinilai		负荷 memuat	Pf (N/mm2)	G (kg)
D	D	e	H	B	规格 ukuran	M_A N·m	F_T(kn)	M_T(N·m)
mm					规格 ukuran	M_A N·m	F_T(kn)	M_T(N·m)
14	25		30		M20×1			64		85	0,07
15	25		30		M20×1			70		80	0,08
16	25	32	30		M20×1	95	9.1	73		75	0,09
17 18	25 30		32 32	20	M22×1 M22×1			80 83		70 65	0,10 0,11
19 20	30	38	32		M25×1.5 M25×1.5	160	11.0	105 112		75 70	0,12 0,13
22								163		70	0,14
24	35	45	36	25	M30×1.5	220	14.5	178		65	0,15
25								185		60	0,17
28 30	40	52	42		M35×1.5	340 340	14.5 17.5	250 270		55 50	0,19 0,20
32	42	52			M36×1.5	340		350		60	0,22
32	45	58	44		M40×1.5	480	21.5	350		60	0,25
35	45	58			M40×1.5	480		390		55	0,27
38 40	50	65	45	30	M45×1.5	680	26.0	500 520		60	0,30 0,32
45	55	70			M50×1.5	870	30.0	680			0,33
48 50	60 60	75 75	46		M55×2 M55×2	970 970	35.0 35.0	840 880		60	0,34 0,36
55	65	80			M60×2	1100	37.5	1030			0,38
60	70	85	52		M65×2	1300	45.0	1360		65	0,42
