Freewheel Clutch BB15 BB17 One Way Cam Clutch Bearing Sprag Backstop

Name: Freewheel Clutch BB15 BB17 One Way Cam Clutch Bearing Sprag Backstop
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: seri BB
Price: 7.10 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	seri BB
MOQ:	1 buah
harga:	negotiable
Delivery Time:	5-10 hari kerja
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Tempat asal:

CINA

Sertifikasi:

ISO-9001

Nama:

Kopling Bantalan Freewheel Satu Arah BB

Bahan:

Baja Bantalan GCr15

Jenis:

Bantalan Satu Arah

Kecepatan melebihi:

3600-1800

Torsi (Nm）:

29-260 Nm

Ukuran Lubang:

32,6-71mm

Berat (KG):

50-400

Kemasan rincian:

Karton melalui pengiriman laut dengan pesawat terbang

Menyediakan kemampuan:

10.000 per bulan

Menyoroti:

BB15 Bantalan Kopling Cam

Bantalan Kopling Cam GCr15

Bantalan Kopling Freewheel Satu Arah

Product Description

Freewheel Clutch BB15 BB17 One Way Cam Clutch Bearing Sprag Backstop

Pengenalan produksi

1.BB-1K-K dan BB-2GD 1K-K One way Freewheel Bearing Clutch series memiliki keyway pada inner race.Alur pasak, kecuali ukuran 25 diproduksi sesuai DIN 6885. 3, BB40-1K-K dan BB40-2GD 1K-K diproduksi sesuai DIN 6885. 1.

2.Seri BB One way Freewheel Bearing Clutch dirancang untuk pemasangan press fit.

3.Dimensi gangguan yang benar pada poros dan rumahan harus dipertahankan untuk mendapatkan bantalan maksimum

dan performa kopling.

4.Seri BB-2K-K memiliki keyway pada inner dan outer race.

“-K” berarti kunci dikirimkan bersama dengan Cam Clutch.

5. Lihat tabel di halaman berikutnya untuk toleransi poros dan rumahan untuk setiap seri.

6. Kopling BB, BB-1K dan BB-2K, bantalan yang didukung dan dikirim dengan gemuk memiliki pelindung segel debu

terhadap partikel 0,25mm dan lebih, sedangkan cengkeraman BB-2GD dan BB-2GD-1K, 5mm lebih lebar dari standar

Seri BB, memiliki segel bibir khusus untuk perlindungan efektif terhadap debu.

7. Panah pada inner race menunjukkan arah inner race yang terlibat.

8. Untuk memasang kopling, gunakan alat tekan dengan diameter yang sesuai untuk memberikan tekanan merata ke seluruh muka

dari ras dalam dan luar.

9. Jangan memalu atau memberikan kejutan lain pada kopling.

10. Pastikan housing memiliki kekuatan yang cukup untuk menahan tekanan yang diperlukan untuk pemasangan press fitting

dari Kopling.

11. Kisaran suhu pengoperasian: –30°C hingga +100°C (Hubungi kami untuk suhu yang melebihi kisaran ini).

Parameter Produk

Dimensi dan Kapasitas:

Model	Torsi Kapasitas	Maks.Melebihi		Tarik Torsi (N·m)		A		B	C	D		R	Berat (N)		Beban Bantalan
	Torsi Kapasitas	Ras batin	Ras Luar	BB BB-1K-K BB-2K-K	BB-2GD BB-2GD 1K-K	BB BB-1K-K BB-2K-K	BB-2GD BB-2GD 1K-K			BB BB-1K-K BB-2K-K	BB-2GD BB-2GD 1K-K		BB BB-1K-K BB-2K-K	BB-2GD BB-2GD 1K-K	Kr	Kor
	N·m	r/mnt	r/mnt	BB BB-1K-K BB-2K-K	BB-2GD BB-2GD 1K-K	BB BB-1K-K BB-2K-K	BB-2GD BB-2GD 1K-K			BB BB-1K-K BB-2K-K	BB-2GD BB-2GD 1K-K		BB BB-1K-K BB-2K-K	BB-2GD BB-2GD 1K-K	N	N
BB15	29	3600	2000	0,010	0,040	11	16	35	15	32.6	32.45	0,6	50	70	5950	3230
BB17	43	3500	1900	0,010	0,050	12	17	40	17	36.1	36.45	0,6	80	100	7000	3700
BB20	61	3000	1600	0,014	0,055	14	19	47	20	41.7	42.35	1.0	120	150	8500	4900
BB25	78	2500	1400	0,017	0,055	15	20	52	25	47.1	47.05	1.0	150	200	10700	6300
BB30	140	2000	1100	0,030	0,058	16	21	62	30	56.6	55.60	1.0	230	280	11900	7900
BB35	173	1800	1000	0,034	0,060	17	22	72	35	64.0	64.60	1.1	320	410	13500	9700
BB40	260	1800	900	0,040	0,080	22	27	80	40	71.0	71.60	1.1	400	600	14500	11700

Catatan:Nomor Model yang ditandai pada balapan dalam hanya "K" untuk "1K" dan "2K".(Contoh: tanda “BB25-K” untuk keduanya

BB25-1K dan BB25-2K)

Toleransi untuk Poros dan Perumahan:

Model		Poros Dia.	Perumahan Dia.
BB15	BB15-2GD	15+0,023+0,012	35–0,012–0,028
BB17	BB17-2GD	17+0,023+0,012	40–0,012–0,028
BB20	BB20-2GD	20+0,028+0,015	47–0,012–0,028
BB25	BB25-2GD	25+0,028+0,015	52–0,014–0,033
BB30	BB30-2GD	30+0,028+0,015	62–0,014–0,033
BB35	BB35-2GD	35+0,033+0,017	72–0,014–0,033
BB40	BB40-2GD	40+0,033+0,017	80–0,014–0,033

Model		Poros Dia.	Perumahan Dia.
BB15-1K-K	BB15-2GD 1K-K	15–0,008–0,028	35–0,012–0,028
BB17-1K-K	BB17-2GD 1K-K	17–0,008–0,028	40–0,012–0,028
BB20-1K-K	BB20-2GD 1K-K	20–0,010–0,031	47–0,012–0,028
BB25-1K-K	BB25-2GD 1K-K	25–0,010–0,031	52–0,014–0,033
BB30-1K-K	BB30-2GD 1K-K	30–0,010–0,031	62–0,014–0,033
BB35-1K-K	BB35-2GD 1K-K	35–0,012–0,037	72–0,014–0,033
BB40-1K-K	BB40-2GD 1K-K	40–0,012–0,037	80–0,014–0,033

Model	Poros Dia.	Perumahan Dia.
BB15-2K-K	15–0,008–0,028	35–0,018–0,002
BB17-2K-K	17–0,008–0,028	40–0,018–0,002
BB20-2K-K	20–0,010–0,031	47–0,022–0,003
BB25-2K-K	25–0,010–0,031	52–0,022–0,003
BB30-2K-K	30–0,010–0,031	62–0,022–0,003
BB35-2K-K	35–0,012–0,037	72–0,025–0,006
BB40-2K-K	40–0,012–0,037	80–0,025–0,006

Dimensi keyways dan kunci:

Model		b2js10	t1	t2	b1js9	T	Ras batin Kunci b×t×panjang	Ras luar Kunci b'× h' × panjang
BB15-1K-K	BB15-2GD— 1K-K	5.0	1.9	1.2	—	—	—	—
BB15-2K-K	－	5.0	1.9	1.2	2.0	0,6	5x3x11	2x2x11
BB17-1K-K	BB17-2GD— 1K-K	5.0	1.9	1.2	—	—	—	—
BB17-2K-K	－	5.0	1.9	1.2	2.0	1	5x3x12	2x2x12
BB20-1K-K	BB20-2GD— 1K-K	6.0	2.5	1.6	—	—	—	—
BB20-2K-K	－	6.0	2.5	1.6	3.0	1.5	6x4x14	3x3x14
BB25-1K-K	BB25-2GD— 1K-K	8.0	3.6	1.5	—	—	—	—
BB25-2K-K	－	8.0	3.6	1.5	6.0	2	8x5x15	6x4x15
BB30-1K-K	BB30-2GD— 1K-K	8.0	3.1	2.0	—	—	—	—
BB30-2K-K	－	8.0	3.1	2.0	6.0	2	8x5x16	6x4x16
BB35-1K-K	BB35-2GD— 1K-K	10.0	3.7	2.4	—	—	—	—
BB35-2K-K	－	10.0	3.7	2.4	8.0	2.5	10x6x17	8x5x17
BB40-1K-K	BB40-2GD— 1K-K	12.0	5.0	3.3	—	—	—	—
BB40-2K-K	－	12.0	5.0	3.3	10.0	3	12x8x22	10x6x22

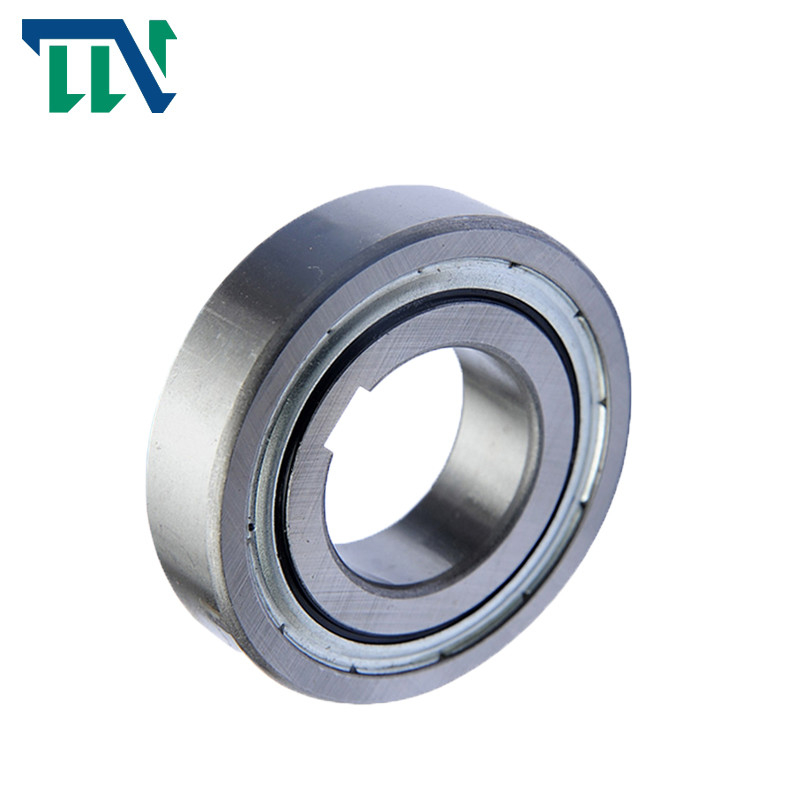

Freewheel Clutch BB15 BB17 One Way Cam Clutch Bearing Sprag Backstop 0
