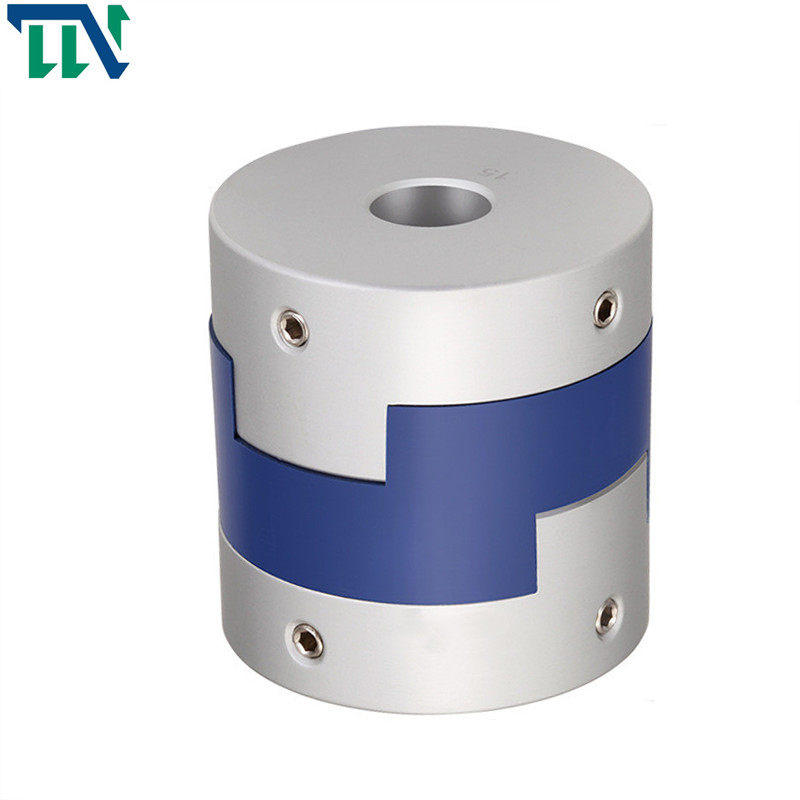

GH Screw Rigid Oldham Shaft Coupling Cross Sliding Set

Brand Name:	Tianniu
Model Number:	seri GH
MOQ:	1 buah
harga:	negotiable
Delivery Time:	5-7 hari kerja
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Tempat asal:

Cina

Sertifikasi:

ISO-9001

Model:

Kopling sekrup set geser silang GH

Bahan:

Paduan aluminium

Struktur:

kopling sekrup

Ukuran lubang:

5-10mm

Jaminan:

12 bulan

Diameter luar:

12-25mm

bahan elastomer:

PA66

Pengobatan permukaan:

Perlakuan oksidasi anodik

Kemasan rincian:

Karton melalui pengiriman laut dengan pesawat terbang

Menyediakan kemampuan:

10.000 per bulan

Menyoroti:

Cross Geser Set Kopling Sekrup

Poros Oldham Kaku Sekrup

Perawatan Oksidasi Anodik Poros Oldham Kaku

Product Description

GH Oldham Type Coupling Cross Sliding Set Sekrup Kopling Poros Kaku

Parameter Produk

GH Screw Rigid Oldham Shaft Coupling Cross Sliding Set 0

parameter model	diameter lubang umum d1,d2	D	L	LF	LP	F	M	mengencangkan sekrup torsi (NM)
GH-16X18	4,5,6.6,6.35,7,8	16	18	7.1	11.6	3.55	M3	0,7
GH-20X25	5,6,6.35,7,8,9,9.525	20	25	9.1	12,7	4.55	M4	1.7
GH-25X28	5,6,6.35,8,9,9.525,10,11,12,14	25	28	11.7	16.65	5.58	M4	1.7
GH-32x33	5,6,8,9,9.525,10,11,12,12,7,14,15,16	32	33	14	19.5	7	M4	1.7
GH-40X35	8,9,9.525,10,11,12,12,7,14,14,16,17,18,19,20	40	35	15.5	18.4	7.75	M4	1.7
GH-45X46	8,9,9.525,10,11,12,7,14,15,16,17,18,19,20,22	45	46	21.5	18.4	9	M5	4
GH-50X38	10,12,12,7,14,15,16,17,18,19,20,22,24,25	50	38	16,5	15	8.25	M5	4
GH-55X57	10,12,12,7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17.5	10.5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17.5	10.5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36,5	25	13.5	M8	10.5

parameter model	Nilai torsi (NM)*	eksentrisitas yang diijinkan (mm)*	sudut defleksi yang diijinkan (°)*	deviasi aksial yang diijinkan (mm)*	kecepatan maksimum rpm	kekakuan torsi statis (NM/rad)	momen inersia (Kg.M2)	Bahan lengan poros	Bahan pecahan peluru	pengobatan permukaan	bobot (g)
GH-16X18	0,7	0.8	3	±0.2	9000	30	3.3x10-7	Paduan aluminium kekuatan tinggi	PA 6 6	Perawatan anodisasi	6
GH-20X25	1.2	1.2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1.6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4,5	2	3	±0.2	4800	270	9,6x10-6				44
GH-40X35	9	2.4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2.8	3	±0.2	3500	560	3,8x10-5				136
GH-50X38	19	2.6	3	±0.2	3000	800	1,8x10-4				142
GH-55X57	22	3.3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3.8	3	±0.2	2500	1260	3,9x10-4				445

Fitur Produk

GH Oldham jenis kopling lintas geser set kopling sekrup

> Bahan koloid diimpor PA66, yang memiliki ketahanan aus yang baik, ketahanan korosi dan isolasi listrik
> Desain geser dapat mengkompensasi penyimpangan radial dan sudut lebih efektif
>Desain yang dapat dilepas, mudah dipasang
> Metode pengikatan sekrup penjepit

Di negara saya, standar industri permesinan telah dirumuskan dan direvisi menjadi standar industri baru: JB/T 9147-1999 (menggantikan ZB/T J19022-90) Hubungan kopling antara torsi. Dibandingkan dengan kopling roda gigi, kopling diafragma tidak memiliki geseran relatif , tidak perlu pelumasan, penyegelan, tidak ada suara, pada dasarnya tidak perlu perawatan, mudah dibuat, dan sebagian dapat mengganti kopling roda gigi.Kopling diafragma telah banyak digunakan di negara-negara industri di dunia.

Kopling diafragma cocok untuk transmisi poros pada suhu tinggi, kecepatan tinggi dan kondisi kerja media korosif, seperti pompa air (terutama daya tinggi, pompa kimia), kipas angin, kompresor, mesin hidrolik, mesin minyak bumi, mesin cetak, mesin tekstil, bahan kimia mesin, mesin pertambangan, mesin metalurgi, penerbangan (helikopter), sistem transmisi tenaga berkecepatan tinggi angkatan laut, turbin uap, sistem transmisi mekanis daya piston, kendaraan crawler, dan generator set berkecepatan tinggi, sistem transmisi mekanis berdaya tinggi, melalui keseimbangan dinamis Kemudian diterapkan pada poros transmisi kecepatan tinggi menjadi lebih umum.
