Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO 9001
Nomor model: GHC 40*50
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: Perundingan
Harga: Negotiation
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-7 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |
Kopling poros Oldham |
Bahan: |
Baja Aluminium |
diameter dalam: |
16-70mm |
Model: |
seri GHC |
Struktur: |
Jenis Penjepit Oldham |
Jaminan: |
12 bulan |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Fleksibel atau Kaku: |
Fleksibel |
Nama: |
Kopling poros Oldham |
Bahan: |
Baja Aluminium |
diameter dalam: |
16-70mm |
Model: |
seri GHC |
Struktur: |
Jenis Penjepit Oldham |
Jaminan: |
12 bulan |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Fleksibel atau Kaku: |
Fleksibel |

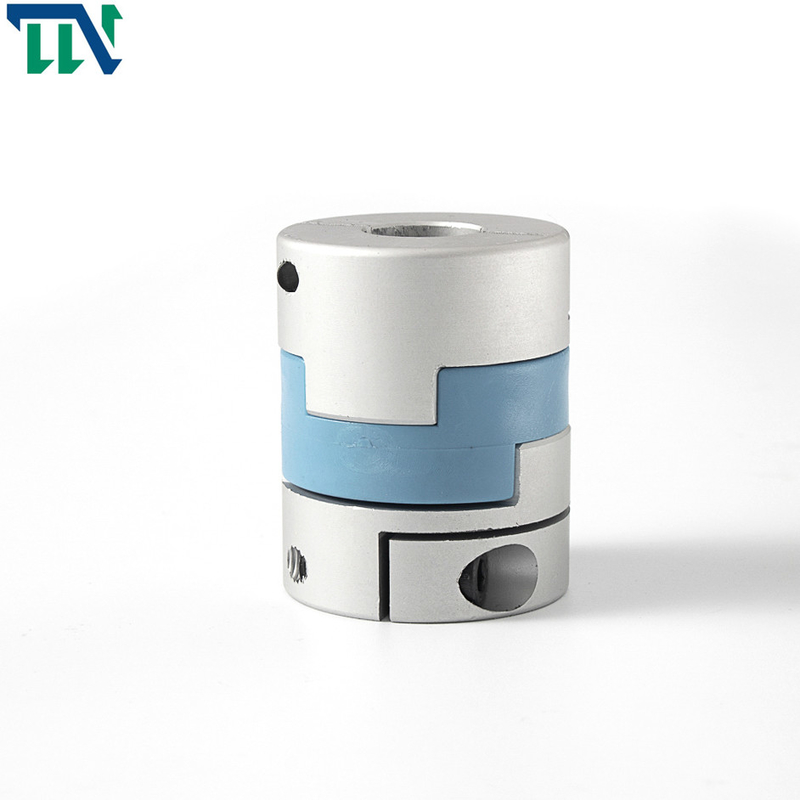

GHC 32X45 Fleksibel Oldham Clamping Shaft Cross Slider Coupling Untuk Mekanisme
Pengenalan Produk
Kopling poros tipe Oldham dirancang untuk menjepit secara merata di sekitar poros dan memberikan retensi yang lebih besar daripada kopling sekrup tetap tanpa merusak poros.Kemudian kencangkan sekrup penjepit untuk mengencangkan.Ini adalah kopling Oldham.Kami adalah manufaktur yang memproduksi semua jenis kopling poros.Kopling yang disesuaikan juga dapat diterima.
bentuknya ringan dan nyaman untuk dipasang, yang menghemat waktu untuk pemrosesan dan produksi perusahaan.Kedua, tahan terhadap korosi minyak dan dapat diisolasi secara elektrik.Tersedia elastomer slider yang berbeda.Geser antara lengan poros dan bagian tengah dapat memungkinkan penyimpangan radial dan sudut yang besar.Desain benjolan khusus di tengah dapat memainkan peran pendukung dan memungkinkan penyimpangan sudut yang besar tanpa momen lentur, sehingga meminimalkan beban aksial
ini memiliki keunggulan struktur sederhana, rentang ukuran lebar, momen inersia kecil, penggunaan yang mudah dan inspeksi visual yang nyaman.Ketahanan korosi minyak super dan isolasi listrik meminimalkan beban aksial yang disebabkan oleh penyimpangan.Geser antara lengan poros dan tengah dapat memungkinkan penyimpangan radial dan sudut yang besar.
Perakitan
1) Selama perakitan, lepaskan gerinda dan bersihkan semua bagian
2) Selama perakitan, pastikan bahwa garis tengah dari dua lubang bantalan garpu las di tengah berada pada bidang yang sama, dan perbedaan yang diizinkan tidak boleh melebihi 1 °.Bagian spline harus meluncur bebas dan sambungan harus berputar secara fleksibel
3) Membersihkan permukaan.Kecuali permukaan ujung flange dan kunci muka ujung dilapisi dengan gemuk anti karat, sisanya disikat dengan primer anti karat dan kemudian dicat (cat tidak diperbolehkan).
4) pelumasan secara teratur.Disarankan untuk menyuntikkan minyak seminggu sekali dan sekali sehari dalam kondisi suhu tinggi.
5) Untuk meningkatkan masa pakai perangkat poros tipe penggeser silang, sesuaikan poros silang 180 derajat setiap kali untuk membuat jurnal poros silang digunakan secara bergantian
Parameter Produk
Gambar Produksi
Lembar Data Produksi
| parameter model | diameter lubang umum d1,d2 | D | L | LF | LP | F | M | mengencangkan sekrup torsi (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12,7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12,7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12,7,14,15,16 | 32 | 45 | 20 | 19.5 | 4,5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12,7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12,7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12,7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| parameter model | Nilai torsi (NM)* |
eksentrisitas yang diijinkan (mm)* |
sudut defleksi yang diijinkan (°)* |
deviasi aksial yang diijinkan (mm)* |
kecepatan maksimum rpm |
kekakuan torsi statis (NM/rad) |
momen inersia (Kg.M2) |
Bahan lengan poros | Bahan pecahan peluru | pengobatan permukaan | bobot (g) |
| GHC-16X21 | 0,7 | 0.8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Paduan aluminium kekuatan tinggi | PA 6 6 | Perawatan anodisasi | 8 |
| GHC-16X30 | 0,7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1,3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1,5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4,5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ±0.2 | 4500 | 270 | 1,3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 1,5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4,5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1,3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3,5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
