16mmX18mm Oldham Shaft Coupling Mekanisme Koneksi Paduan Aluminium M3

Brand Name:	Tianniu
Model Number:	GH 16*18
MOQ:	Perundingan
harga:	negotiable
Delivery Time:	5-7 hari kerja
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Tempat asal:

CINA

Sertifikasi:

ISO9001-2005

Nama:

Kopling poros Oldham

Bahan:

Baja Aluminium

diameter dalam:

16-70mm

Model:

seri GH

Struktur:

Kopling poros Oldham

Jaminan:

12 bulan

Pengobatan permukaan:

Perlakuan oksidasi anodik

Fleksibel atau Kaku:

Fleksibel

Kemasan rincian:

Karton melalui pengiriman laut dengan pesawat terbang

Menyediakan kemampuan:

10.000 per bulan

Menyoroti:

Kopling poros 18mm

kopling poros 16mm

kopling gaya oldham

Product Description

GH 16X18 M3 Oldham Type Shaft Coupling Untuk Koneksi Mekanisme

Fitur Produk

>Penggunaan kopling poros Oldham Merek Tianniudesain geser dapat mengkompensasi penyimpangan radial dan sudut lebih efektif
>Penggunaan kopling poros Oldham Merek Tianniudesain yang dapat dilepas, mudah dipasang
>Kopling poros Oldham Merek Tianniumetode pengikatan sekrup penjepit

Pengenalan Produk

Kopling poros mengacu pada situasi di mana dua bagian dari perangkat transmisi daya dan poros yang berputar tidak terhubung bersama selama gerakan normal.Kadang-kadang juga digunakan sebagai alat pengaman untuk mencegah bagian-bagian yang terhubung dari menanggung beban berlebih dan memainkan peran perlindungan kelebihan beban.

Kopling poros tipe Oldham dirancang untuk menjepit secara merata di sekitar poros dan memberikan retensi yang lebih besar daripada kopling sekrup tetap tanpa merusak poros.Kemudian kencangkan sekrup penjepit untuk mengencangkan.Ini adalah kopling Oldham

Parameter Produk

Gambar Produksi

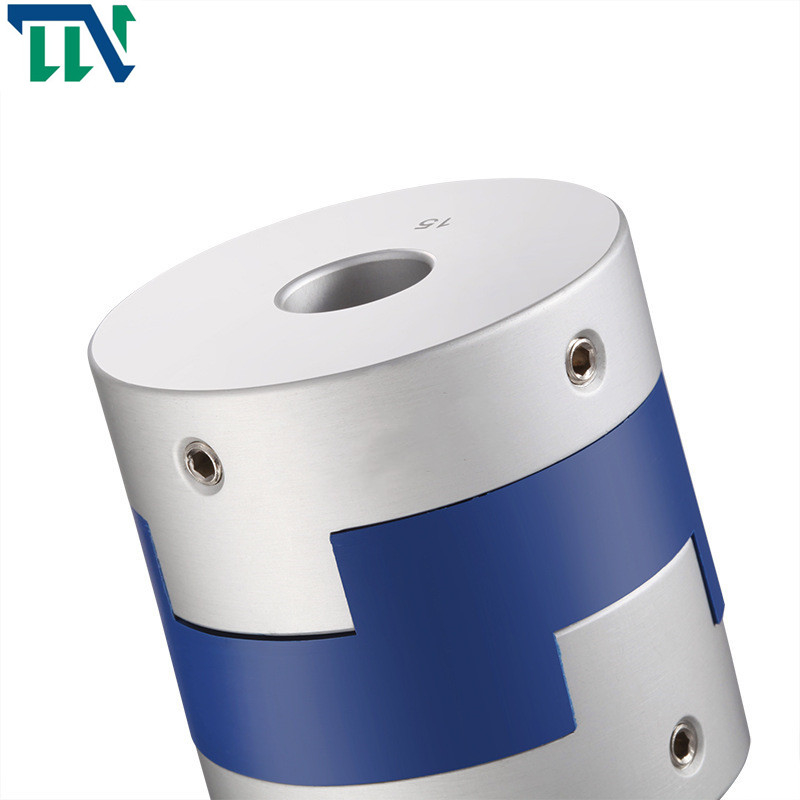

16mmX18mm Oldham Shaft Coupling Mekanisme Koneksi Paduan Aluminium M3 0

Lembar Data Produksi

parameter model	diameter lubang umum d1,d2	D	L	LF	LP	F	M	mengencangkan sekrup torsi (NM)
GH-16X18	4,5,6.6,6.35,7,8	16	18	7.1	11.6	3.55	M3	0,7
GH-20X25	5,6,6.35,7,8,9,9.525	20	25	9.1	12,7	4.55	M4	1.7
GH-25X28	5,6,6.35,8,9,9.525,10,11,12,14	25	28	11.7	16.65	5.58	M4	1.7
GH-32x33	5,6,8,9,9.525,10,11,12,12,7,14,15,16	32	33	14	19.5	7	M4	1.7
GH-40X35	8,9,9.525,10,11,12,12,7,14,14,16,17,18,19,20	40	35	15.5	18.4	7.75	M4	1.7
GH-45X46	8,9,9.525,10,11,12,7,14,15,16,17,18,19,20,22	45	46	21.5	18.4	9	M5	4
GH-50X38	10,12,12,7,14,15,16,17,18,19,20,22,24,25	50	38	16,5	15	8.25	M5	4
GH-55X57	10,12,12,7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17.5	10.5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17.5	10.5	M6	8.4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36,5	25	13.5	M8	10.5

parameter model	Nilai torsi (NM)*	eksentrisitas yang diijinkan (mm)*	sudut defleksi yang diijinkan (°)*	deviasi aksial yang diijinkan (mm)*	kecepatan maksimum rpm	kekakuan torsi statis (NM/rad)	momen inersia (Kg.M2)	Bahan lengan poros	Bahan pecahan peluru	pengobatan permukaan	bobot (g)
GH-16X18	0,7	0.8	3	±0.2	9000	30	3.3x10-7	Paduan aluminium kekuatan tinggi	PA 6 6	Perawatan anodisasi	6
GH-20X25	1.2	1.2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1.6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4,5	2	3	±0.2	4800	270	9,6x10-6				44
GH-40X35	9	2.4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2.8	3	±0.2	3500	560	3,8x10-5				136
GH-50X38	19	2.6	3	±0.2	3000	800	1,8x10-4				142
GH-55X57	22	3.3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3.8	3	±0.2	2500	1260	3,9x10-4				445
