Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO 9001
Nomor model: seri GHC
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: Perundingan
Harga: Negotiation
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-7 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |
Kopling poros Oldham |
Bahan: |
Baja Aluminium |
diameter dalam: |
16-70mm |
Model: |
seri GHC |
Struktur: |
Jenis Penjepit Oldham |
Jaminan: |
12 bulan |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Fleksibel atau Kaku: |
Fleksibel |
Nama: |
Kopling poros Oldham |
Bahan: |
Baja Aluminium |
diameter dalam: |
16-70mm |
Model: |
seri GHC |
Struktur: |
Jenis Penjepit Oldham |
Jaminan: |
12 bulan |
Pengobatan permukaan: |
Perlakuan oksidasi anodik |
Fleksibel atau Kaku: |
Fleksibel |

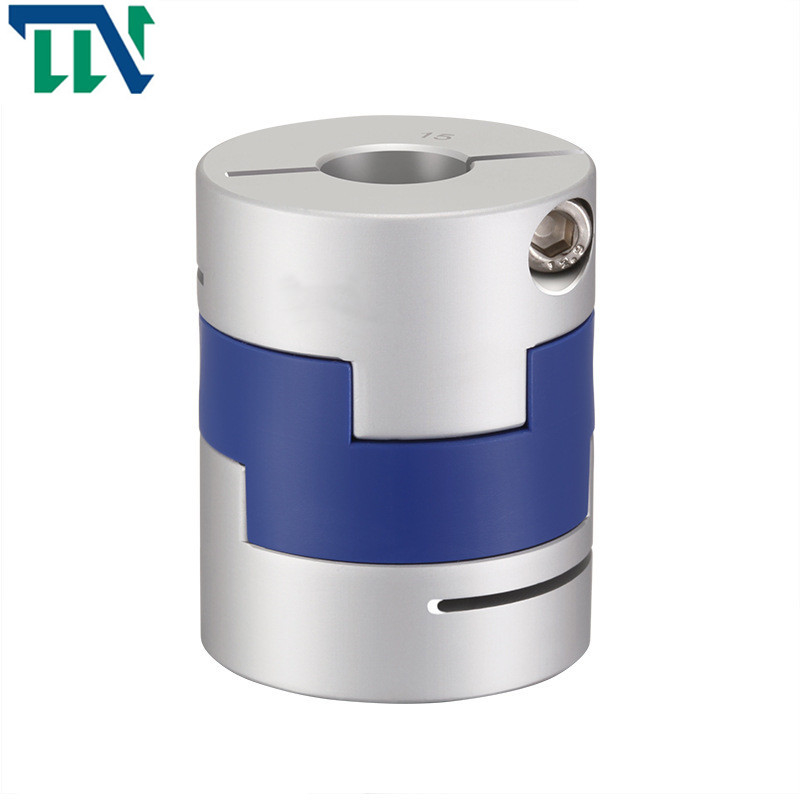

Aluminium Alloy Flexible Oldham Type Shaft Coupling Untuk Koneksi Mekanisme
Fitur Produk
Kopling tipe GHC Oldham kopling geser geser silang
> Kami menggunakan Bahan koloid diimpor PA66, yang memiliki ketahanan aus yang baik, ketahanan korosi dan isolasi listrik
> Kami menggunakan desain Geser yang dapat mengkompensasi penyimpangan radial dan sudut lebih efektif
> Desain yang dapat dilepas, mudah dipasang
> Metode pengikatan sekrup penjepit
Changzhou Tianniu Factory adalah produsen profesional kopling prem, kopling kaku, kopling universal, kopling geser silang, kopling belitan, kopling bellow, kopling membran ganda dan produk lainnya.Perusahaan pengolahan memiliki sistem manajemen mutu yang lengkap dan ilmiah.
Parameter Produk
Gambar Produksi
Lembar Data Produksi
| parameter model | diameter lubang umum d1,d2 | D | L | LF | LP | F | M | mengencangkan sekrup torsi (NM) |
| GHC-16X21 | 4,5,6,6,35 | 16 | 21 | 8.6 | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6,35 | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35,7,8 | 20 | 22 | 8.6 | 12,7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35,7,8 | 20 | 33 | 14.1 | 12,7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12,7,14,15,16 | 32 | 45 | 20 | 19.5 | 4,5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12,7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12,7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12,7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| parameter model | Nilai torsi (NM)* |
eksentrisitas yang diijinkan (mm)* |
sudut defleksi yang diijinkan (°)* |
deviasi aksial yang diijinkan (mm)* |
kecepatan maksimum rpm |
kekakuan torsi statis (NM/rad) |
momen inersia (Kg.M2) |
Bahan lengan poros | Bahan pecahan peluru | pengobatan permukaan | bobot (g) |
| GHC-16X21 | 0,7 | 0.8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Paduan aluminium kekuatan tinggi | PA 6 6 | Perawatan anodisasi | 8 |
| GHC-16X30 | 0,7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 5,9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1,3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1,5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4,5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ±0.2 | 4500 | 270 | 1,3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 1,5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4,5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1,3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3,5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
