Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: CGS ISO9001
Nomor model: DLMT
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 buah
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-10 hari kerja
Syarat-syarat pembayaran: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Menyediakan kemampuan: 10.000 per bulan
Nama: |

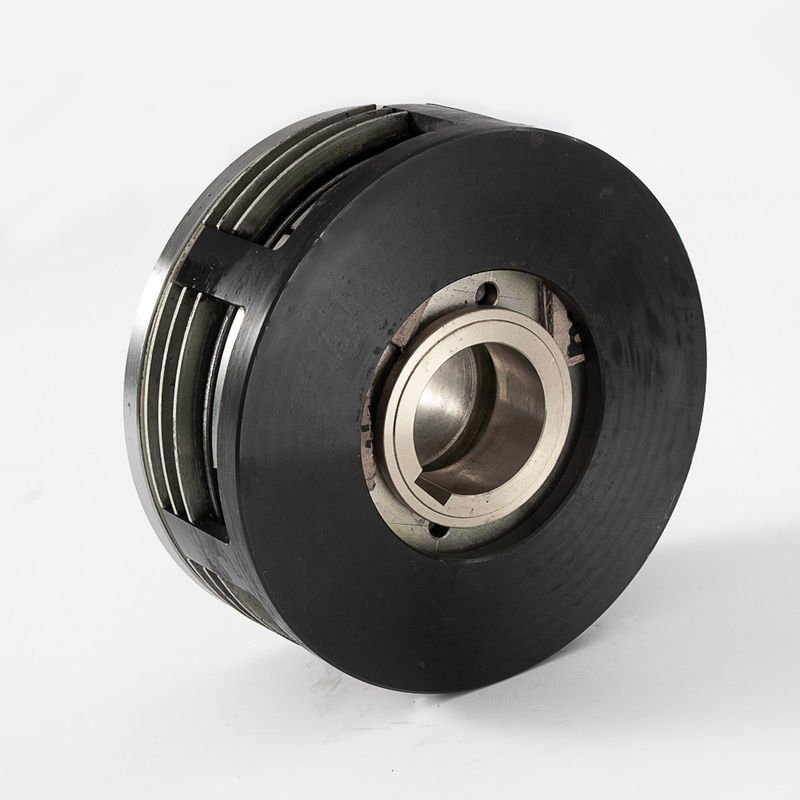

DLMT Kopling elektromagnetik multi-cakram tipe basah |
diameter dalam: |
27.5-265mm |
Diameter Luar: 85-253mm: |
61-460mm |
Panjang: |
34.5-70.5mm |
Jaminan: |
12 bulan |
Dukungan yang Disesuaikan: |
OEM, ODM |
bobot: |
0,57kg-34kg |
Nama: |
DLMT Kopling elektromagnetik multi-cakram tipe basah |
diameter dalam: |
27.5-265mm |
Diameter Luar: 85-253mm: |
61-460mm |
Panjang: |
34.5-70.5mm |
Jaminan: |
12 bulan |
Dukungan yang Disesuaikan: |
OEM, ODM |
bobot: |
0,57kg-34kg |
Pengenalan Produk
Kopling elektromagnetik mengacu pada kopling gesekan yang menghasilkan gaya tekan oleh gaya elektromagnetik.Karena dapat mewujudkan operasi jarak jauh, energi kontrol kecil, otomatisasi alat mesin yang mudah direalisasikan, tindakan cepat, struktur sederhana, juga telah banyak digunakan.Kopling elektromagnetik juga disebut kopling elektromagnetik.Ini adalah sambungan elektromagnetik-mekanis yang menerapkan prinsip induksi elektromagnetik dan gesekan antara pelat gesekan dalam dan luar untuk membuat dua bagian yang berputar dalam sistem transmisi mekanis.Ketika bagian aktif tidak berhenti berputar, bagian yang digerakkan dapat digabungkan atau dipisahkan darinya.Sambungan mekanik elektromagnetik Perangkat adalah alat listrik yang bekerja secara otomatis.Kopling elektromagnetik dapat digunakan untuk mengontrol start mekanis, pembalikan, pengaturan kecepatan, dan pengereman.Ini memiliki keuntungan dari struktur sederhana, tindakan cepat, energi kontrol kecil, dan remote control yang mudah;meskipun ukurannya kecil, ia dapat mengirimkan torsi besar;ketika digunakan untuk kontrol pengereman, ia memiliki keunggulan pengereman yang cepat dan stabil, sehingga cengkeraman elektromagnetik banyak digunakan.Ini banyak digunakan di berbagai peralatan mesin pengolah dan sistem transmisi mekanis.Fungsi kopling elektromagnetik adalah untuk mentransmisikan torsi (atau daya) aktuator dari sisi poros penggerak ke sisi poros yang digerakkan.
Kopling elektromagnetik pelat tunggal kering: Ketika koil diberi energi, gaya magnet dihasilkan.Di bawah aksi gaya elektromagnetik, pelat pegas armature berubah bentuk, pelat bergerak dan "armature" tertarik bersama, dan kopling dalam keadaan aktif;ketika koil dimatikan, gaya magnet menghilang, "angker" memantul kembali di bawah aksi gaya pegas, dan kopling dalam keadaan terlepas
Kopling elektromagnetik multi-cakram basah dan rem elektromagnetik multi-cakram basah terutama digunakan pada mesin kerja (mesin bubut, mesin bor, mesin penggilingan, mesin pengolah otomatis multi-energi), mesin konstruksi, mesin tempa, mesin penanganan, mesin pertukangan, kapal, kendaraan khusus (PTO), mesin industri umum lainnya
Parameter Produk
| UKURAN |
torsi dinamik terukur Nm |
torsi statis terukur Nm |
waktu pertunangan | waktu pelepasan | tegangan pengenal (DC V) |
daya konsumsi koil (20 °)W |
diperbolehkan revolusi maksimum (r / mnt) |
laju aliran minyak (L/mnt) |
| DLMT-5S | 50 | 90 | 0,28 | 0.11 | 24 | 29 | 3000 | 0.4 |
| DLMT-10S | 100 | 160 | - | - | 24 | 41 | 2500 | 0,7 |
| DLMT-20S | 200 | 320 | 0,45 | 0.21 | 24 | 46 | 2500 | 0,7 |
| DLMT-35S | 350 | 560 | 0,5 | 0,26 | 24 | 52 | 1900 | 0.9 |
| DLMT-50S | 500 | 800 | 0,56 | 0.31 | 24 | 65 | 1900 | 1.2 |
| DLMT-160S | 1600 | 2500 | 1.23 | 0,48 | 24 | 132 | 1500 | 1.4 |
| UKURAN | Dimensi Radial (mm) | Dimensi Aksial (mm) | ||||||||
| D1 | e | h | L | L1 | L2 | L3 | L4 | |||
| DLMT-5S | 113 | 30 | 8F8 | 31.7 | - | 78 | 58.5 | 29 | 22 | - |
| DLMT-10S | 133 | 40 | 12F8 | 42 | - | 84.5 | 60 | 30 | 23 | - |
| DLMT-20S | 157 | 50 | 14F8 | 52.5 | - | 89 | 61 | 30 | 24 | - |
| DLMT-35S | 180 | 54 | 15F8 | 57 | 8 | 102 | 72 | 40 | 24 | 140 |
| DLMT-50S | 195 | 60 | 18JS9 | 63.3 | 8 | 107 | 72,5 | 38.5 | 26 | 147 |
| DLMT-160S | 295 | 90 | 2*25JS9 | 100.8 | 12 | 205 | 140 | 80 | 52 | 190 |
| Ukuran | Jumlah gigi (Z) | Modulus (α) | Sudut tekanan (α) | diameter nada | tangen dasar | jumlah gigi rentang pengukuran |
| DLMT-5S | 23 | 2 | 20 ° | 46 | 15.4 | 3 |
| DLMT-10S | 27 | 2 | 20 ° | 54 | 21.3 | 4 |
| DLMT-20S | 26 | 2.5 | 20 ° | 65 | 19.3 | 3 |
| DLMT-35S | 24 | 3 | 20 ° | 65 | 23.15 | 3 |
| DLMT-50S | 25 | 3 | 20 ° | 75 | 23.19 | 3 |
| DLMT-160S | 25 | 5 | 20 ° | 125 | 38.65 | 3 |
