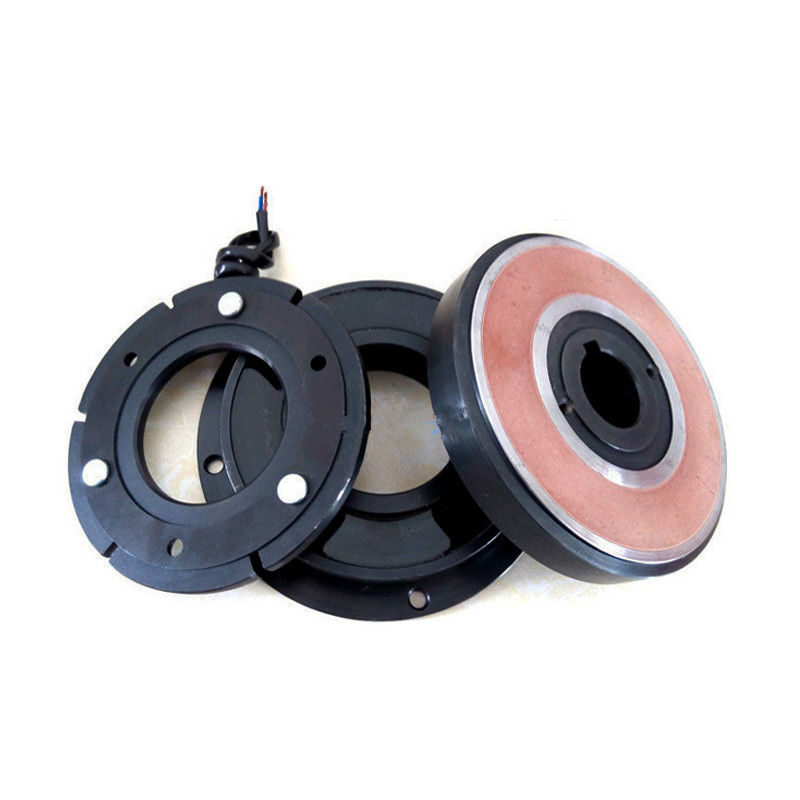

DLD1-100T DLD1-160A Kopling Elektromagnetik Otomatis Mesin Tekstil 24vDC

Brand Name:	Tianniu
Model Number:	DC
MOQ:	1 buah
harga:	negotiable
Delivery Time:	5-10 hari kerja
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Tempat asal:

CINA

Sertifikasi:

CGS

Nama:

Rem Elektromagnetik Industri Seri DLD1

diameter dalam:

27.5-265mm

Diameter Luar: 85-253mm:

61-460mm

Panjang:

34.5-70.5mm

Jaminan:

12 bulan

Dukungan yang Disesuaikan:

OEM, ODM

bobot:

0,57kg-34kg

Kemasan rincian:

Karton melalui pengiriman laut dengan pesawat terbang

Menyediakan kemampuan:

10.000 per bulan

Menyoroti:

DLD1-100A

DLD1-160AT

kopling listrik 24 volt

Product Description

24-110V DC Electromagnetic Clutch tipe DLD1 untuk Mesin Tekstil

Rem elektromagnetik

Pengenalan Produk

Kopling elektromagnetik bergantung pada koil untuk mengontrol kopling dan pemisahan kopling.

Kopling elektromagnetik dapat dibagi menjadi: kopling elektromagnetik monolitik kering, multi-bagian kering

kopling elektromagnetik, kopling elektromagnetik multi-bagian basah, kopling bubuk magnetik, slip

kopling elektromagnetik dan sebagainya.Cara kerja kopling elektromagnetik dapat dibagi

menjadi: kombinasi kekuatan dan kombinasi kekuatan.

Ini terutama terdiri dari kuk dengan koil, angker yang dapat disesuaikan, koneksi

Ini terdiri dari grup pelat gesekan, selongsong tembaga, pegas kembali dan cincin slip.Kelompok pelat gesekan terdiri dari beberapa pelat gesekan luar dan pelat gesekan dalam

Pelat gesekan dalam dan luar disusun secara bergantian pada gigi luar kuk.Enam alur terbuka di lingkar luar lembaran luar

Itu bisa bergerak bebas di enam cakar yang terhubung;Gigi bagian dalam pada lingkar bagian dalam pelat bagian dalam dapat bergerak bebas pada gigi bagian luar kuk.

Ketika koil kopling diberi energi, gaya elektromagnetik dihasilkan untuk menarik angker ke kuk dan menekan kelompok pelat di antara mereka,

Torsi ditransmisikan dari yoke ke coupling atau dari coupling ke yoke melalui gesekan antara pelat dalam dan pelat luar.

Sehingga dapat mewujudkan transmisi daya.Ketika koil kopling tidak diberi energi, gaya elektromagnetik menghilang dan pegas kembali akan pegas angker

Kembali ke posisi sebelum dihidupkan, kelompok pelat gesekan menyajikan keadaan longgar alami, sehingga menghentikan transmisi torsi.

Parameter Produk

UKURAN	torsi dynemil terukurN.m	torsi statisN.m	tegangan pengenal DC V	daya konsumsi koil (20 °) W	diperbolehkan revolusi maksimum (r / mnt)
DLD1-100	1000	1100	24/110	125	1500
DLD1-100A	1000	1100	24/110	125	1500
DLD1-100T	1000	1100	24/110	125	1500
DLD1-160A	1600	1760	110	151	1500
DLD1-160AT	1600	1760	110	151	1500

UKURAN	Dimensi Radial (mm)			Dimensi Aksial (mm)
UKURAN	D1	D2	D3	L	L1	L2	L3
DLD1-100	420	170	90	212	105	75	0,7	0,8±0,1
DLD1-100A	420	170	90	212	105	75	0,7	0,8±0,1
DLD1-100T	420	170	60	216	117	58	0,7	0,8±0,1
DLD1-160A	480	200	110	259	110	100	0.8	1±0,1
DLD1-160AT	480	200	100	270	110	110	0.8	1±0,1

Contoh pemasangan:
