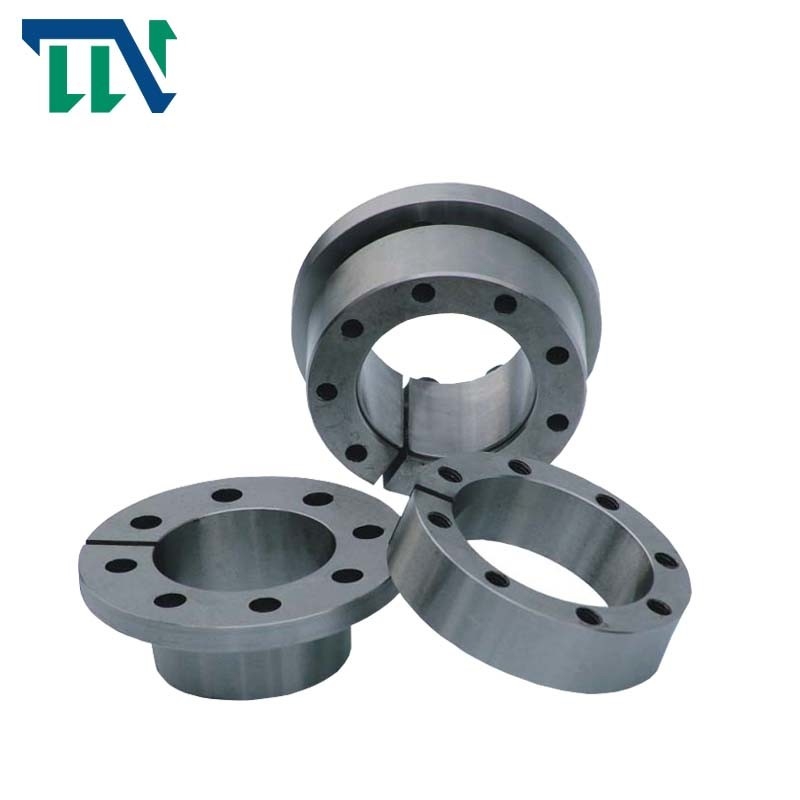

Rakitan Penguncian Self Centering TLK601

Name: Rakitan Penguncian Self Centering TLK601
Brand: Tianniu
SKU: Seri TLK601
Rating: 4.8 (169 reviews)

Rincian produk

Tempat asal: CINA

Nama merek: Tianniu

Sertifikasi: ISO9001

Nomor model: Seri TLK601

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 2

Harga: Negotiable

Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang

Waktu pengiriman: 5-7 hari kerja

Menyediakan kemampuan: 1000 per bulan

Dapatkan Harga Terbaik

Hubungi Sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            Rakitan Penguncian TLK601, Rakitan Penguncian Self Centering TLK601, Rakitan penguncian TLK601


Nomor model:	Rakitan penguncian TLK601	Bahan:	Baja bantalan GCr15
Bobot:	0.15-4.2	Ukuran lubang:	14-90mm
Diameter luar:	23-112mm	Ukuran:	M4 M6 M8 m 10
Torsi (kNm:	9.7-184

Nomor model:	Rakitan penguncian TLK601
Bahan:	Baja bantalan GCr15
Bobot:	0.15-4.2
Ukuran lubang:	14-90mm
Diameter luar:	23-112mm
Ukuran:	M4 M6 M8 m 10
Torsi (kNm:	9.7-184

Deskripsi

Rakitan Penguncian Self Centering TLK601

Rakitan Penguncian TLK601 Self-Centering

TLK601 Series Lock Nut Bearing Standard Shaft Locking Device

Pengenalan Produk

Keuntungan

• Pusatkan poros ke hub

• Torsi yang dapat ditransmisikan tinggi

• Tinggi datar radial sangat cocok untuk

diameter luar hub kecil

• Tidak ada perpindahan aksial antara hub dan

poros selama prosedur penjepitan Karena

titik backstop tetap

• Torsi yang dapat ditransmisikan dari tujuh belas Nm hingga 18.000 Nm

• Untuk diameter poros antara 6 mm dan seratus dua puluh mm

Changzhou TIANNIU Transmisi Equipment Co, Ltd (Changzhou TIANNIU Clutch Factory) adalah pemasok bantalan kopling satu arah profesional, produk utamanya adalah kopling elektromagnetik mikro, kopling pembatas torsi, kopling poros geser, kopling poros baling-baling fleksibel, perakitan pengunci dan kopling poros, dll.

Kami telah berada di Sprag Clutch Bearing dan kopling industri bantalan satu arah selama lebih dari 10 tahun, bertahan dalam prinsip bisnis produk yang disesuaikan dengan persyaratan dari klien. Kami melayani melalui mendengarkan pelanggan kami, menerapkan inovasi dan membangun dengan keahlian untuk memenuhi semua kebutuhan mereka .

Fitur Produk

Model		Rakitan Penguncian RLK603
Nilai Beban (kN.m)	Memaksa	5-3500
	torsi	0,025-517
Ukuran Balap Dalam (mm)		14-360
Ukuran Balap Luar (mm)		38-590
Ketebalan (mm)		15-175
Berat (Kg)		0,1-186

Parameter Produk

dimensi dasar									baut berkepala segi enam internal		Nilai beban		Pf (N/mm2 ) A/B	M_A (N·m)	G (kg)
d	D	d₀	L₀	L	L₁	L₂	D₁	D₂	ukuran	jumlah	F_t(kN) A/B	M_t(kN·m) A/B
mm									ukuran	jumlah	F_t(kN) A/B	M_t(kN·m) A/B
14	23	28.5	23	14	26	30	38	33	M4		15.5/9.7	0.108/0.068	210/132	4.9	0.15
15	24	32	29	16	36	42	45	40	M6	4	35.5/22.4	0.285/0.179	307/193	17	0,25
16	24	32	29	16	36	42	45	40	M6		35.5/22.4	0.285/0.179	328/206	17	0,26
18	26	34					47	42				0.320/0.200	290/184		0.27
19	27	35	34	18	41	47	49	43	M6	4	35.5/22.4	0,335/0,212	276/174	17	0,30
20	28	36					50	44				0.350/0.224	262/165		0.31
22	32	40					54	48		6		0.353/0.231	155/101		0.38
24	34	42					56	50		6		0,636/0,400	237/149		0.38
25	34	42	41	25	48	54	56	50	M6	6	53.4/33.6	0.665/0.420	228/143	17	0,40
28	39	47	41	25	48	54	61	55	M6	6	53.4/33.6	0,745/0,470	204/128	17	0,41
30	41	49					61	57		6		0,795/0,500	189/119		0,47
32	43	51					65	59		8		1.136/0.715	237/149		0,48
35	47	54					69	62				1.160/0.735	152/99		0.63
38	50	58	45	32	52	58	72	66	M6	8	71.3/44.8	1.223/0.797	140/92	17	0,67
40	53	61	45	32	52	58	75	69	M6	8	71.3/44.8	1.287/0.840	133/87	17	0,74
42	55	63					78	71				1,352/0.881	127/82		0,78
45	59	69.5					86	80				2.677/1.745	155/102		1.23
48	62	71.5	64	45	72	80	87	81	M8	8	119/77.6	2.855/1.860	145/92	41	1.24
50	65	75.5					92	86				2.975/1.940	140/92		1.40
55	71	81.5					98	92				3.680/2.400	117/77		1.70
60	77	87,5	74	55	82	90	104	98	M8	9	133/87.2	4.015/2.620	107/70	41	1.90
65	84	94.5					111	105				4.350/2.840	100/65		2.20
70	90	101,5					119	113		9	212/139	7.440/4.850	123/81		3.05
75	95	107.0					126	119		9	212/139	7.970/5.200	114/75		3.32
80	100	112,5	87	65	97	107	131	125	M10	12	283/184	11.335/7.39	144/94	83	3.50
85	106	118.5					137	131		12	283/184	12.040/7.85	135/88		3.81
90	112	124.5					144	137		12	283/184	12.750/8.32	128/83		4.20
