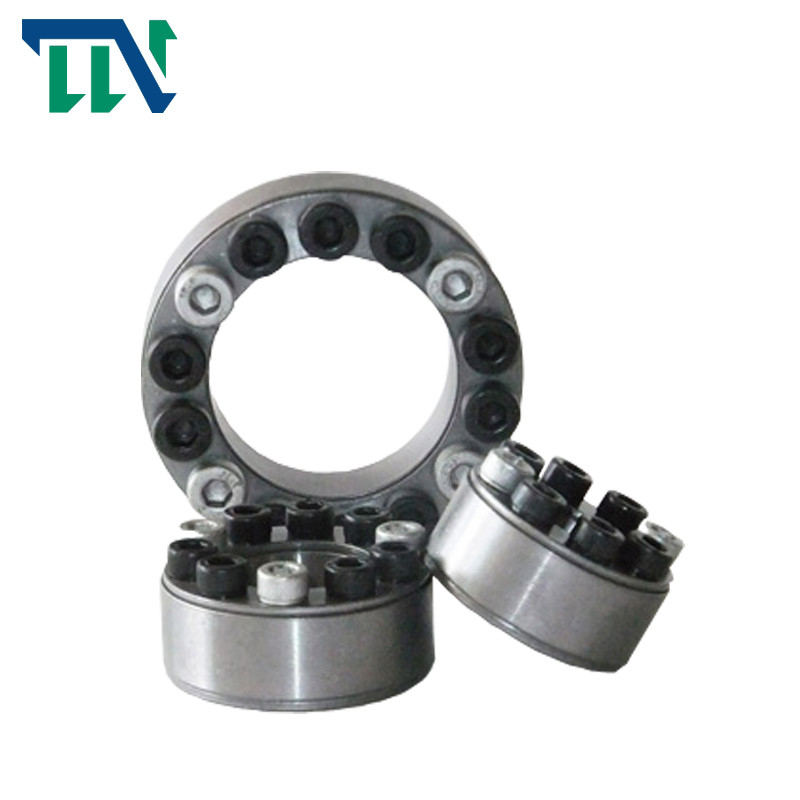

Perangkat pengunci poros tanpa kunci TLK200 Perakitan Self-Centering Clamping

TLK200 Perangkat pengunci Perakitan Self-Centering Keyless Clamping

TLK200 Series Lock Nut Bearing Perangkat Pengunci Poros Standar

perkenalan produk

Rakitan penguncian adalah komponen dasar lanjutan yang banyak digunakan dalam sambungan mekanis di bawah beban berat di dunia.Dalam sambungan roda dan poros, itu adalah perangkat sambungan tanpa kunci yang mewujudkan transmisi beban dengan mengencangkan baut kekuatan tinggi untuk membuat tekanan dan gesekan yang dihasilkan antara permukaan penahanan.

Cocok untuk acara beban tinggi

Sangat cocok untuk torsi bolak-balik

Aplikasi umum: roda gila, drum sabuk

Sistem torsi

Instalasi

Pasang 1 selongsong ekspansi 1xt

Pasang 2 selongsong ekspansi 1.9xt

Pasang 3 selongsong ekspansi 2,7xt

Pasang 4 selongsong ekspansi 3.6xt

Memilih rakitan penguncian harus memenuhi persyaratan berikut:

A. Torsi transmisi: MT M

B. Gaya aksial bantalan: ft FX

C. Gaya transmisi: ft f2x + (MD / 2x10-3) 2

D. Gaya radial bantalan: Pt FR / d1x103, di mana:

M torsi yang akan ditransmisikan, kn · m;

FX gaya aksial yang harus ditanggung, kn;

FT gaya radial yang harus ditanggung, kn;

Torsi terukur dari rakitan penguncian MT , kn · m;

Kekuatan aksial terukur dari rakitan penguncian FT ;KN;

d.| diameter dalam dan lebar cincin bagian dalam dari rakitan pengunci, mm;

Tekanan pada permukaan sambungan antara rakitan pengunci Pt dan poros, N / mm2

Fitur Produk

Parameter Produk
