Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: RLK402
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 2
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-7 hari kerja
Menyediakan kemampuan: 1000 per bulan
Nomor model: |
Rakitan penguncian RLK402 |
Bahan: |
Baja bantalan GCr15 |
Bobot: |
0.42-34.3KG |
Diameter luar: |
55-326mm |
Ketebalan (Mm): |
24-140mm |
Ukuran lubang: |
25-260mm |
Torsi (kNm: |
0,84-240 |
Nomor model: |
Rakitan penguncian RLK402 |
Bahan: |
Baja bantalan GCr15 |
Bobot: |
0.42-34.3KG |
Diameter luar: |
55-326mm |
Ketebalan (Mm): |
24-140mm |
Ukuran lubang: |
25-260mm |
Torsi (kNm: |
0,84-240 |

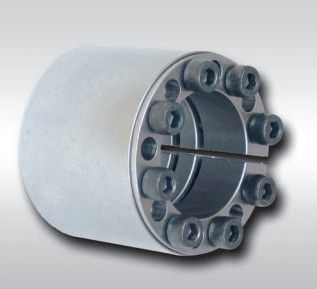

RLK402 Lock Nut Bearing Standard Shaft Locking Device
Pengenalan Produk
petunjuk Penggunaan
1. Harap baca instruksi ini dengan seksama sebelum digunakan;
2. Konfirmasikan apakah produk saat ini konsisten dengan model mesin yang dikonfigurasi;
3. Aditif yang mengandung molibdenum atau silikon tidak boleh digunakan dalam komponen rakitan pengunci;
4. Tingkat kinerja yang ditentukan dari produk ini adalah 1.2 baut Grade 9 harus diganti dengan baut lain;
5. Produk ini tidak memiliki fungsi pemosisian tengah.Jika Anda membutuhkan fungsi ini, silakan rancang sendiri di hub roda;
6. Jangan mengetuk secara paksa selama pemasangan rakitan penguncian;
7. Toleransi pemilihan poros dan hub adalah H8 / H8
Pusatkan hub ke poros.Slot ganda untuk akurasi pemusatan tinggi
Dapat dirakit beberapa kali
Torsi yang dapat ditransmisikan tertinggi
Untuk aplikasi tugas berat
Tidak ada perpindahan aksial antara hub dan poros selama prosedur penjepitan
Kualitas mesin tertinggi
Torsi yang dapat ditransmisikan 50.500 Nm hingga 1 701.000 Nm
Untuk diameter poros antara 130 mm dan 600 mm
Fitur Produk
| Model | Rakitan Penguncian RLK402 / Z12 | |
| Tekanan pada Poros (N/mm2) | 252-136 | |
| Tekanan pada Hub (N/mm2) | 88-130 | |
| Nilai Beban (kN.m) | Memaksa | 55-2400 |
| torsi | 0,7-362,3 | |
| Ukuran Balap Dalam (mm) | 25-300 | |
| Ukuran Balap Luar (mm) | 50-375 | |
| Ketebalan (mm) | 51-197 | |
| Berat (Kg) |
0,5-49,7 |
|
Parameter Produk
|
dimensi dasar |
baut berkepala segi enam internal |
Nilai beban |
Pf (N/mm2) |
MA
(N·m) |
G
(kg) |
||||||
| d | D | Saya | L | L1 |
ukuran |
jumlah |
Ft(kN) | Mt(kN·m) | |||
| mm | |||||||||||
| 25 | 0,84 | 297 | 0,42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0,94 | 265 | 17 | 0,44 |
| 30 | 1.00 | 248 | 0,47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2.90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | M8 | 145 | 3.26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6.75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11.5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14.5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17.8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31.8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842.8 896.8 |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223.5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23.8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427.5 | 143 | 172 | 355 | 24.9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29.6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31.9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
