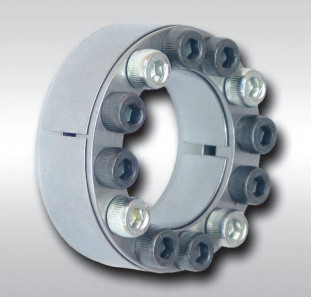

rlk 200 60x90 35x60 45x75 30x55 Elemen Penjepit Kerucut Rakitan Pengunci Poros

Name: rlk 200 60x90 35x60 45x75 30x55 Elemen Penjepit Kerucut Rakitan Pengunci Poros
Brand: Tianniu
SKU: RLK200
Rating: 4.7 (160 reviews)

Rincian produk

Tempat asal: CINA

Nama merek: Tianniu

Sertifikasi: ISO-9001

Nomor model: RLK200

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 2

Harga: Negotiable

Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang

Waktu pengiriman: 5-7 hari kerja

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Menyediakan kemampuan: 1000 per bulan

Dapatkan Harga Terbaik

Hubungi Sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            rlk 200 35x60, rlk 200 45x75, rlk 200 30x55


Nomor model:	Rakitan penguncian RLK200	Bahan:	Baja bantalan GCr15
bobot:	0.2-146 KG	Diameter luar:	47-1100mm
Ukuran:	M4 M6 M8 M10	Ukuran lubang:	19-1000mm
Torsi (kNm:	0,25-2000

Nomor model:	Rakitan penguncian RLK200
Bahan:	Baja bantalan GCr15
bobot:	0.2-146 KG
Diameter luar:	47-1100mm
Ukuran:	M4 M6 M8 M10
Ukuran lubang:	19-1000mm
Torsi (kNm:	0,25-2000

Deskripsi

rlk 200 60x90 35x60 45x75 30x55 Elemen Penjepit Kerucut Rakitan Pengunci Poros

RLK133 Lock Nut Bearing Standard Shaft Locking Device

Fitur Produk

Unit rakitan perangkat pengunci tipe Z2 terdiri dari empat bagian dengan dua cincin kerucut ganda di dalam melalui satu set sekrup pengencang.

Rakitan penguncian adalah komponen dasar lanjutan yang banyak digunakan dalam sambungan mekanis di bawah beban berat di dunia.Dalam sambungan roda dan poros, itu adalah perangkat sambungan tanpa kunci yang mewujudkan transmisi beban dengan mengencangkan baut kekuatan tinggi untuk membuat tekanan dan gesekan yang dihasilkan antara permukaan penahanan.

Cocok untuk acara beban tinggi

Sangat cocok untuk torsi bolak-balik

Aplikasi umum: roda gila, drum sabuk

Sistem torsi

Sambungan rakitan penguncian elastis adalah metode sambungan ekspansi dan pengencangan yang relatif baru.Ini banyak digunakan dalam pemrosesan roda gigi karena strukturnya yang sederhana, akurasi pemusatan yang tinggi, torsi transmisi yang besar, penjepitan yang andal, serta perakitan dan pembongkaran yang nyaman.Dalam proses pemrosesan roda gigi, karena metode desain empiris tradisional tidak memiliki hubungan antara tegangan rakitan pengunci elastis yang nyata dan jumlah ekspansi saat merancang rakitan pengunci elastis, tingkat skrap dari rakitan pengunci elastis tinggi dan masa pakai adalah pendek.Mengingat situasi ini, hubungan antara kekuatan rakitan pengunci elastis dan ekspansi dianalisis secara kualitatif dengan menggunakan perangkat lunak elemen hingga ANSYS, dan tiga skema diusulkan untuk meningkatkan selongsong ekspansi asli.Analisis contoh menunjukkan bahwa tegangan dan ekspansi rakitan pengunci elastis meningkat dengan meningkatnya perpindahan tubuh.Disarankan bahwa perluasan rakitan penguncian dapat diwujudkan dengan meregangkan mandrel sebesar 0,15mm dalam pemrosesan aktual, dan keamanan selongsong ekspansi dipastikan.Pada saat ini, faktor keamanan rakitan penguncian adalah 1,50 dan ekspansi maksimum rakitan penguncian adalah 0,032mm, yang memberikan

Model		Elemen Penjepit Kerucut Z2
Tekanan pada Poros (N/mm2)		120
Tekanan pada Hub (N/mm2)		92-108
Nilai Beban (kN.m)	Memaksa	31-1124
	torsi	0.298-257.399
Ukuran Balap Dalam (mm)		19-280
Ukuran Balap Luar (mm)		47-355
Ketebalan (mm)		26-84
Berat (Kg)		0.2-19.2

Parameter Produk

dimensi dasar					内六角螺钉baut berkepala segi enam internal		Nilai beban		Pf (N/mm2)	M_A (N·m)	G (kg)
d	D	aku	L	L₁	ukuran	jumlah	F₁ (kN)	M_t (kN·m)
mm					ukuran	jumlah	F₁ (kN)	M_t (kN·m)
19	47	17	20	27,5	M6×18	8	27	0,25	220	14	0,20
20								0.27	210		0,23
22								0,30	195		0.24
25	50					9	30	0.38	190		0,25
28	55					10	33	0,47	185		0,29
30	55					10	33	0,50	175		0,30
35	60					12	40	0,70	180		0.32
38	63					15	46	0,88	185		0.33
40	65					15	46	0,92	180		0.34
42	72	20	24	33.5	M8×22	12	65	1.36	200	35	0,48
45	75						71	1.62	210		0,57
50	80						72	1.77	190		0,60
55	85					15	83	2.27	200		0.63
60	90					15	83	2.47	180		0,69
65	95					16	93	3.04	190		0.73
70	110	24	28	39	M10×25	15	130	1.60	210	70	1.26
75	115						131	4.90	195		1.33
80	120						132	5.20	180		140
85	125					16	147	6.30	195		1.49
90	130					16	148	6.60	180		1.53
95	135					18	167	7.90	195		1.62

100	145	29	33	47.0	M12×30	15	190	9.60	195	125	2.01
105	150						191	9.98	185		2.10
110	155						192	10.50	180		2.15
120	165					16	218	13.10	185		2.35
125	170					18	220	13.78	180		2.95
130	180	34	38	52.0	M12×35	20	272	17.60	165	125	3.51
140	190					22	298	20.90	165		3.85
150	200					24	324	24.20	170		4.07
160	210					27	350	28.00	170		4.3
170	225	38	44	60	M14×40	22	386	32.80	160	190	5.78
180	235	38	44	60		24	420	37.80	165		6.05
190	250	46	52	68		28	490	46.50	150		8.25
200	260	46	52	68		30	525	52.50	150		8.65
210	275	50	56	74	M16×55	24	599	62.89	151	295	10.10
220	285					26	620	68.00	150		11.22
240	305					30	715	85.50	160		12.20
250	315					32	768	96.00	162		12.70
260	325					34	800	104.00	165		13.20
280	355	60	66	86,5	M18×60	32	915	128.00	145	405	19.20
300	375	60	66	86,5	M18×60	36	1020	153.00	150	405	20.50
320	405	72	78	100,5	M20×75		1310	210.00	150	580	29.60
340	425	72	78	100,5	M20×75		1310	224.00	145	580	31.10
360	455	84	90	116.0	M22×80		1630	294.00	145	780	42.20
380	475						1620	308.00	135		44.00
400	495						1610	322.00	130		46.00
420	515					40	1780	374.00	135		50.00
450	555	96	102	130	M24×90	40	2050	461.25	124	1000	65.00
480	585					42	2160	518.40	124		71.00
500	605					44	2240	560.00	123		72.60
530	640					45	2330	617.00	121		83,60
560	670					48	2440	680.00	120		85.00
600	710					50	2580	775.00	118		91.00
630	740					52	2680	844.00	117		94.00
670	780					56	2820	944.00	116		101.00
710	820					60	2970	1050.00	115		106.00
750	860					62	3130	1173.00	115		112.00
800	910					66	3260	1300.00	112		118.00
850	960					70	3500	1487.00	113		125.00
900	1010					75	3680	1650.00	112		132.00
950	1060					80	3870	1838.00	112		139.00
1000	1110					82	4000	20000.00	110		146
