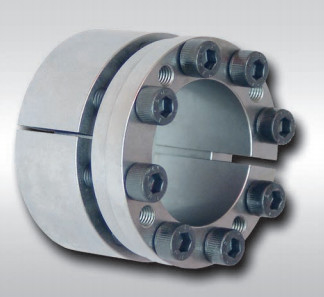

Rlk130 Kunci Daya Rakitan Kopling Poros Pengunci Tanpa Kunci

Name: Rlk130 Kunci Daya Rakitan Kopling Poros Pengunci Tanpa Kunci
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: RLK130
Price: 50.00 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	RLK130
MOQ:	2
harga:	negotiable
Delivery Time:	5-7 hari kerja
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Tempat asal:

CINA

Sertifikasi:

ISO-9001

Nomor model:

Rakitan penguncian RLK130

Bahan:

Baja bantalan GCr15

bobot:

0.4-9.5

Diameter luar:

47-200mm

Ketebalan (Mm):

24-140mm

Ukuran lubang:

20-150mm

Torsi (kNm:

30-380

Kemasan rincian:

Karton melalui pengiriman laut dengan pesawat terbang

Menyediakan kemampuan:

1000 per bulan

Menyoroti:

Rlk130 Rakitan Penguncian

Rakitan kopling poros pengunci tanpa kunci

Rlk130 kopling poros penguncian tanpa kunci

Product Description

RLK130 Lock Nut Bearing Standard Shaft Locking Device

Fitur Produk

Rakitan penguncian adalah komponen dasar lanjutan yang banyak digunakan dalam sambungan mekanis di bawah beban berat di dunia.Dalam sambungan roda dan poros, itu adalah perangkat sambungan tanpa kunci yang mewujudkan transmisi beban dengan mengencangkan baut kekuatan tinggi untuk membuat tekanan dan gesekan yang dihasilkan antara permukaan penahanan

Memilih rakitan penguncian harus memenuhi persyaratan berikut:

A. Torsi transmisi: MT M

B. Gaya aksial bantalan: ft FX

C. Gaya transmisi: ft f2x + (MD / 2x10-3) 2

D. Gaya radial bantalan: Pt FR / d1x103, di mana:

M torsi yang akan ditransmisikan, kn · m;

FX gaya aksial yang harus ditanggung, kn;

FT gaya radial yang harus ditanggung, kn;

Torsi terukur dari rakitan penguncian MT , kn · m;

Kekuatan aksial terukur dari rakitan penguncian FT ;KN;

d.| diameter dalam dan lebar cincin bagian dalam dari rakitan pengunci, mm;

Tekanan pada permukaan sambungan antara rakitan pengunci Pt dan poros, N / mm2

Model		Rakitan Penguncian Daya RLK130
Tekanan pada Poros (N/mm2)		174-309
Tekanan pada Hub (N/mm2)		112-184
Nilai Beban (kN.m)	Memaksa	53-640
	torsi	0,53-57,5
Ukuran Balap Dalam (mm)		20-180
Ukuran Balap Luar (mm)		47-235
Ketebalan (mm)		48-90
Berat (Kg)		0.4-11

Parameter Produk

基本尺寸 dimensi dasar					baut kepala segi enam internal		额定负荷 Nilai beban		Pf (N/mm2)	M_A (N·m)	G (kg)
d	D	L	L₁	L₂	规格 ukuran	数量 jumlah	F₁(kN)	M_t(kN·m)
mm					规格 ukuran	数量 jumlah	F₁(kN)	M_t(kN·m)
20	47	37	31	21.7	M6	4	30	0,30	287	17	0.27
22	47					4	30	0.33	260		0,29
25	50					5	35	0,44	287		0,30
28	55							0,49	256		0.36
30	55							0,53	239		0.34
35	60					6	45	0,81	246		0.38
40	65						45	0,94	215		0,41
45	75	46	38	25.3	M8		80	1.86	283	41	0,70
50	80						80	2.07	255		0,76
55	85					8	90	2.54	270		0.82
60	90						90	2.77	247		0,88
65	95						105	3.58	261		0,94
70	110	60	50	33.4	M10		140	5.10	244	83	2.10
75	115							5.46	228		2.20
80	120							5,85	214		2.30
85	125						175	7.45	230		2.40
90	130						175	7.90	217		2.60
95	135					10	205	9.90	257		2.70
100	145	68	58	40.8			220	11.00	192		3.70
105	150							11.55	210		3.90
110	155							12.10	175		4.00
120	165					12	260	15.70	192		4.30
125	170				M12	10	320	17.50	189	145	4.80
130	180							20.70	188		5.90
140	190							22.50	175		6.30
150	200	77	65	45.4		12	380	28.50	196		6.70
