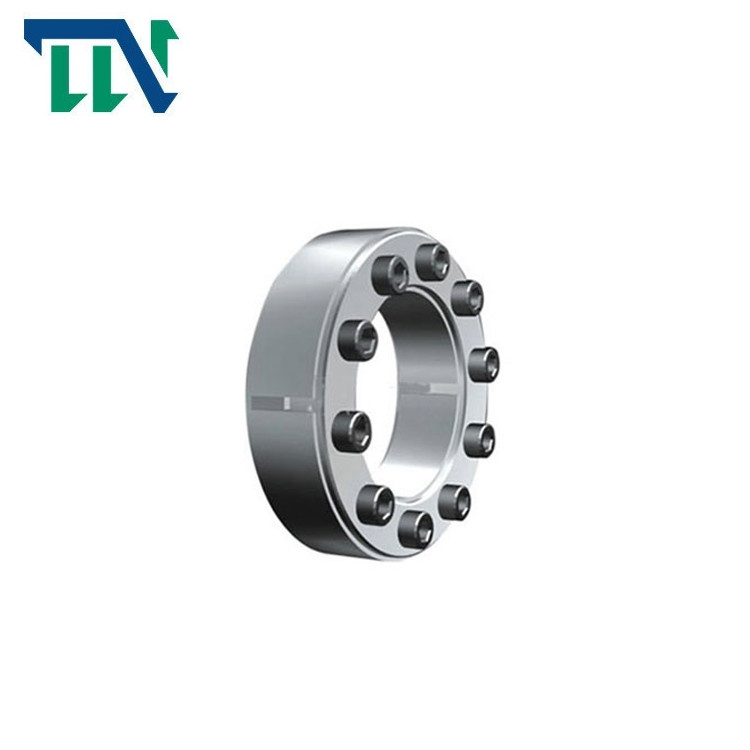

Rakitan Pengunci Poros Z20 Ukuran Bore 25-160mm

Name: Rakitan Pengunci Poros Z20 Ukuran Bore 25-160mm
Brand: Tianniu
SKU: Z20
Rating: 5 (137 reviews)

Rincian produk

Tempat asal: CINA

Nama merek: Tianniu

Sertifikasi: ISO-9001

Nomor model: Z20

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 2

Harga: Negotiable

Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang

Waktu pengiriman: 5-7 hari kerja

Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Menyediakan kemampuan: 1000 per bulan

Dapatkan Harga Terbaik

Hubungi Sekarang

Spesifikasi

Deskripsi

Spesifikasi

Menyoroti:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            Z20 Shaft Locking Assembly 25-160mm, Z20 Shafts Locking Assembly 25-160mm, 25-160mm Z20 Locking Assembly


Nomor model:	Rakitan penguncian Z20	Bahan:	Baja bantalan GCr15
Bobot:	0.37-9.2KG	Diameter luar:	60-260mm
Ketebalan (Mm):	72-197mm	Ukuran lubang:	25-160mm
Torsi (kNm:	17-145

Nomor model:	Rakitan penguncian Z20
Bahan:	Baja bantalan GCr15
Bobot:	0.37-9.2KG
Diameter luar:	60-260mm
Ketebalan (Mm):	72-197mm
Ukuran lubang:	25-160mm
Torsi (kNm:	17-145

Deskripsi

Rakitan Pengunci Poros Z20 Ukuran Bore 25-160mm

Perangkat Penguncian Tanpa Kunci Z20 Rakitan Kunci Daya

Fitur Produk

Rakitan penguncian seri-z yang diproduksi oleh perusahaan transmisi tianniu Changzhou adalah struktur koneksi tanpa kunci.Di bawah aksi gaya aksial, selongsong dalam dan luar menyusut dan mengembang erat dengan poros dan hub untuk menghasilkan gesekan yang cukup untuk mentransmisikan torsi dan gaya aksial, sehingga mencapai tujuan operasi mekanisme.

Fitur: kinerja koneksi pemusatan yang baik;Tidak diperlukan pemanasan selama perakitan;Lebih mudah untuk membongkar atau menyesuaikan posisi relatif antara poros dan hub;Tidak ada konsentrasi stres;Daya dukung yang kuat.Penggunaan: ketika hub terhubung dengan poros, itu memainkan peran penutupan yang ketat setelah dikencangkan oleh baut.Karena produk adalah permukaan kerucut atau struktur kerucut, itu berubah menjadi gaya radial melalui gerakan gaya aksial, menghasilkan gesekan dan memenuhi persyaratan torsi.Saat membongkar, kendurkan semua baut.Tidak perlu melepas baut.Kemudian kencangkan baut yang sesuai ke dalam lubang pembongkaran dengan kunci Allen dan kendurkan bagian yang dibongkar
Parameter Produk

dimensi dasar						baut berkepala segi enam internal			Nilai beban		G (kg)
d	D	D₁	L₁	L	L₂	ukuran	jumlah	M_SEBUAH (N·m)	M_t(kN·m)	F₁(kN)
mm						ukuran	jumlah	M_SEBUAH (N·m)	M_t(kN·m)	F₁(kN)
25	60	37.5	27,5	20	17	M6 × 18	9	17	0,20	22	0.37
30	65	42,5					9		0,30	24	0,42
35	72	47,5					12		0,50	35	0,48
40	78	52.5					15		0,60	40	0,54
45	92	60	33.5	24	20	M8 × 22	12	41	1.0	55	0,92
50	98	65					12		1.2	60	1.0
55	105	70					14		1.5	70	1.1
60	110	75					14		1.7	72	1.2
70	138	90	39.5	28	24	M10 × 25	14	83	3	110	2.3
80	145	100					14		4	120	2.4
90	160	110					16		5	130	2.8
100	180	122.5	47	33	26	M12 × 30	14	145	6.5	150	3.8
110	190	132.5					14		7	160	4.1
120	205	142,5					16		9	190	4.7
140	230	165	52	38	34	M12 × 35	22		14	240	7.4
160	260	185	52	38	34	M12 × 35	26		20	310	9.2
