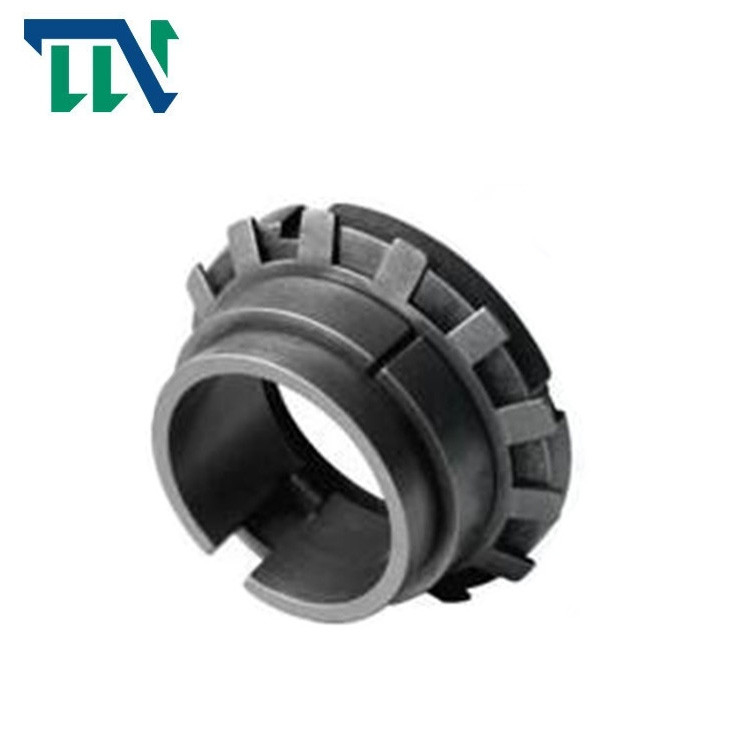

Perangkat Pengunci Z19 Keyless Clamping Locking Assembly Locking Shaft

Brand Name:	Tianniu
Model Number:	Z19
MOQ:	2
harga:	negotiable
Delivery Time:	5-7 hari kerja
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Tempat asal:

CINA

Sertifikasi:

ISO-9001

Nomor model:

Rakitan penguncian Z19

Bahan:

Baja bantalan GCr15

bobot:

4.5-179.5KG

Diameter luar:

145-710mm

Ketebalan (Mm):

72-197mm

Ukuran lubang:

100-600

Torsi (kNm:

3.9-470

Kemasan rincian:

Karton melalui pengiriman laut dengan pesawat terbang

Menyediakan kemampuan:

1000 per bulan

Menyoroti:

Penguncian poros Penguncian perakitan

Z19 Penguncian

Penguncian Clamping tanpa kunci

Product Description

Perangkat Penguncian Tanpa Kunci Z19 Rakitan Kunci Daya

Fitur Produk

Rakitan penguncian adalah komponen dasar lanjutan yang banyak digunakan dalam sambungan mekanis di bawah beban berat di dunia.Dalam sambungan roda dan poros, itu adalah perangkat sambungan tanpa kunci yang mewujudkan transmisi beban dengan mengencangkan baut kekuatan tinggi untuk membuat tekanan dan gesekan yang dihasilkan antara permukaan penahanan.

Pertukaran yang baik dan pembongkaran yang mudah.Saat membongkar, pertama-tama kendurkan sekrup kompresi, lalu gunakan sekrup ejektor untuk mendorong pelepasan muatan untuk melepaskan status sambungan dan pisahkan Rakitan Pengunci dari bagian sambungan.

Sambungan Rakitan Pengunci dapat menahan beban berat.Strukturnya dapat dibuat menjadi berbagai gaya.Untuk memenuhi persyaratan beban instalasi, satu Rakitan Penguncian tidak cukup, dan beberapa seri dapat digunakan dalam kombinasi

Dengan pengembangan energi baru, pembangkit listrik tenaga angin dipromosikan secara luas di Cina dan telah menjadi industri yang sedang berkembang.Sebagai bagian penting dari kipas, selongsong ekspansi dicocokkan secara luas pada peredam kecepatan dan peredam yaw kipas.

Parameter Produk

基本尺寸 dimensi dasar					螺母 kacang		额定负荷 Nilai beban		Pf (N/mm2)	G (kg)
d	D	E	H	B	规格 ukuran	M_A N·m	F_t(kN)	M_t(N·m)
mm					规格 ukuran	M_A N·m	F_t(kN)	M_t(N·m)
14	25				M20 × 1		5.10	38	200	0,04
15	25				M20 × 1		5.50	41	185	0,05
16	25	32	16,5	6.5	M20 × 1	95	5.45	43	174	0,06
17	26				M20 × 1		5.50	47	164	0,07
18	26				M22×1		5.40	49	155	0,08
18	30							58	185	0,09
19	30	38	18	6.5	M25 × 1,5	160	6.60	62	176	0,10
20	30	38	18	6.5	M25 × 1,5	160	6.60	66	167	0.11
22	32							73	152	0.12
24	35				M30 × 1,5		8.75	105	185	0.13
25	35	45	18	6.5	M30 × 1,5	220	8.80	110	178	0.14
28	36				M32 × 1,5		8.55	120	159	0.15
28	40			7	M32 × 1,5			149	188	0.17
30	40	52	19.5	8	M35 × 1,5	340	10.60	160	164	0.18
32	42			8	M35 × 1,5			170	154	0.19
35	45				M40 × 1,5			230	153	0.21
36	45	58	21.5	8	M40 × 1,5	480	13.10	240	149	0,23
38	48	58	21.5	8	M42 × 1,5	480	13.10	250	141	0.24
38	50				M42 × 1,5			250	141	0,25
40	50		24.5		M42 × 1,5		15.50	310	124	0,28
40	52	65	25.5	10	M45 × 1,5	680	15.50	310	120	0,30
42	55		25.5		M48 × 1,5		15.20	320	114	0.31
45 45	55 57	70	25.5	10	M50 × 1,5	870	17.70	400	122	0.35 0.36
48	60							500	135	0.38
50	60	75	25.5	10	M55×2	970	20.80	520	130	0,40
50	62							520	130	0,42

基本尺寸 dimensi dasar					tidak	t	额定 Dinilai		负荷 memuat	Pf (N/mm2)	G (kg)
d	D	E	H	B	规格 ukuran	M_A N·m	F_t(kN)	M_t(N·m)
mm					规格 ukuran	M_A N·m	F_t(kN)	M_t(N·m)
14	25		30		M20 × 1			64		85	0,07
15	25		30		M20 × 1			70		80	0,08
16	25	32	30		M20 × 1	95	9.1	73		75	0,09
17 18	25 30		32 32	20	M22×1 M22×1			80 83		70 65	0,10 0.11
19 20	30	38	32		M25×1.5 M25×1.5	160	11.0	105 112		75 70	0.12 0.13
22								163		70	0.14
24	35	45	36	25	M30 × 1,5	220	14.5	178		65	0.15
25								185		60	0.17
28 30	40	52	42		M35 × 1,5	340 340	14.5 17.5	250 270		55 50	0.19 0,20
32	42	52			M36 × 1,5	340		350		60	0,22
32	45	58	44		M40 × 1,5	480	21.5	350		60	0,25
35	45	58			M40 × 1,5	480		390		55	0.27
38 40	50	65	45	30	M45 × 1,5	680	26.0	500 520		60	0,30 0.32
45	55	70			M50 × 1,5	870	30.0	680			0.33
48 50	60 60	75 75	46		M55×2 M55×2	970 970	35.0 35.0	840 880		60	0.34 0.36
55	65	80			M60 × 2	1100	37.5	1030			0.38
60	70	85	52		M65 × 2	1300	45.0	1360		65	0,42
