Rincian produk
Tempat asal: CINA
Nama merek: Tianniu
Sertifikasi: ISO-9001
Nomor model: Z18
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 2
Harga: Negotiable
Kemasan rincian: Karton melalui pengiriman laut dengan pesawat terbang
Waktu pengiriman: 5-7 hari kerja
Menyediakan kemampuan: 1000 per bulan
Nomor model: |
Rakitan penguncian Z18 |
Bahan: |
Baja bantalan GCr15 |
bobot: |
1.5-71KG |
Diameter luar: |
75-405mm |
Ketebalan (Mm): |
72-197mm |
Ukuran lubang: |
45-320mm |
Torsi (kNm: |
3.9-470 |
Nomor model: |
Rakitan penguncian Z18 |
Bahan: |
Baja bantalan GCr15 |
bobot: |
1.5-71KG |
Diameter luar: |
75-405mm |
Ketebalan (Mm): |
72-197mm |
Ukuran lubang: |
45-320mm |
Torsi (kNm: |
3.9-470 |

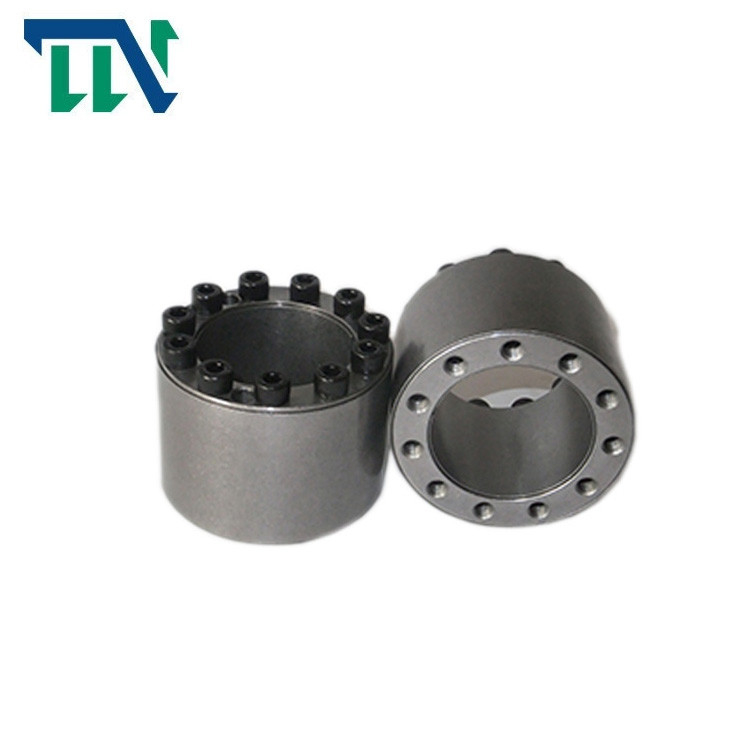

Perangkat Penguncian Tanpa Kunci Z18 Rakitan Kunci Daya
Fitur Produk
Locking Assembly adalah basis mekanis canggih yang banyak digunakan di dunia untuk kopling mekanis di bawah berbagai beban.Amerika Serikat, Jerman, Jepang, dan negara-negara dengan industri yang lebih maju pertama kali menggunakan teknologi baru ini dalam mesin tugas berat.Ini telah diperluas ke berbagai industri mesin lainnya.Locking Assembly dimulai secara internasional pada awal 1970-an.China mengembangkan produk pada awal 1980-an, dan pertama kali mempromosikan dan menerapkannya di berbagai mesin berat
Rakitan penguncian seri-z yang diproduksi oleh perusahaan transmisi tianniu Changzhou bergantung pada standar teknis resmi di Eropa, dan telah membuat beberapa peningkatan kreatif pada produk secara ilmiah.Perusahaan ini terutama memproduksi standar euro, JB (GB), standar AS, dan berbagai produk seri perakitan penguncian non-standar.Produk yang diekspor ke Uni Eropa, Amerika Serikat, Australia, Asia Tenggara, Hong Kong dan Taiwan dan negara-negara lain dan wilayah.Saat ini, perusahaan meliputi area seluas 1000 meter persegi dan memiliki berbagai peralatan mesin CNC, alat ukur presisi tinggi, dan peralatan pengukuran khusus.Perusahaan telah berturut-turut mengembangkan dan memproduksi lebih dari 30 seri standar dan ribuan spesifikasi rakitan penguncian.Ini adalah produsen perakitan penguncian profesional skala besar di Cina
Model | Elemen Penjepit Kerucut Z18 | |
Tekanan pada Poros (N/mm2) | 120 | |
Tekanan pada Hub (N/mm2) | 92-108 | |
Nilai Beban (kN.m) | Memaksa | 174-2930 |
torsi | 3.9-470 | |
Ukuran Balap Dalam (mm) | 45-320 | |
Ukuran Balap Luar (mm) | 75-405 | |
Ketebalan (mm) | 72-197 | |
Berat (Kg) | 1,5-71 |
Parameter Produk
基 本 尺 寸 dimensi dasar |
内 六 角 螺 钉 baut berkepala segi enam internal |
额 定 Dinilai |
负 荷 memuat |
Pf (N/mm2) |
G
(kg) |
||||||
d | D | Saya | L |
规 格 ukuran |
数 量 jumlah |
MA N·m |
Ft(kN) | Mt(kN·m) | |||
mm | |||||||||||
45 | 75 | 9 | 174 | 3.9 | 185 | 1.5 | |||||
48 | 80 | 9 | 174 | 4.1 | 170 | 1.6 | |||||
50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4.3 | 165 | 1.7 | |
55 | 85 | 9 | 174 | 4.8 | 150 | 1.8 | |||||
60 | 90 | 11 | 213 | 6.4 | 170 | 1.9 | |||||
65 | 95 | 11 | 213 | 6.9 | 155 | 2.0 | |||||
70 | 110 | 11 | 338 | 11.8 | 185 | 3.6 | |||||
75 | 115 | 11 | 338 | 12,7 | 170 | 3.8 | |||||
80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14.7 | 175 | 4.0 | |
85 | 125 | 12 | 369 | 15.7 | 165 | 4.3 | |||||
90 | 130 | 13 | 400 | 18.0 | 170 | 4,5 | |||||
95 | 135 | 13 | 400 | 19.0 | 160 | 4.7 | |||||
100 | 145 | 12 | 538 | 26.9 | 160 | 7.2 | |||||
110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32.0 | 155 | 7.7 | |
120 | 165 | 15 | 673 | 40.3 | 165 | 8.3 | |||||
130 | 180 | 13 | 800 | 52.0 | 155 | 11.7 | |||||
140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64.6 | 170 | 12.5 | |
150 | 200 | 16 | 985 | 73.8 | 165 | 13.2 | |||||
160 | 210 | 17 | 1045 | 83.7 | 165 | 14.0 | |||||
170 | 225 | 15 | 1283 | 109 | 150 | 20.6 | |||||
180 | 235 | 16 | 1369 | 123 | 150 | 21.6 | |||||
190 | 250 | 17 | 1454 | 138 | 150 | 25.0 | |||||
200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26.2 | |
220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
240 | 305 | 22 | 1880 | 225 | 155 | 33.6 | |||||
260 | 325 | 22 | 1880 | 244 | 145 | 36.1 | |||||
280 | 355 | 20 | 2670 | 373 | 155 | 54.9 | |||||
300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58.3 | |
320 | 405 | 22 | 2930 | 470 | 145 | 71.0 |
